Схема "звезда" обычно содержит одну большую таблицу, называемую таблицей факта (fact table), помещенную в центр, и окружающие ее меньшие таблицы, называемые таблицами размерности (dimensional table), соединенные с таблицей факта в виде звезды радиальными связями. В этих связях таблицы размерности являются родительскими, таблица факта - дочерней. Схема "звезда" может иметь также консольные таблицы (outrigger table), присоединенные к таблице размерности. Консольные таблицы являются родительскими, таблицы размерности - дочерними.
В размерной модели иконка показывает роль таблицы в схеме "звезда":
Прежде чем создать БД со схемой типа звезды, необходимо проанализировать бизнес-правила предметной области с целью выяснения центрального вопроса, ответ на который наиболее важен. Все прочие вопросы должны быть объединены вокруг этого основного вопроса, и моделирование должно начинаться с этого основного вопроса. Данные, необходимые для ответа на этот вопрос, должны быть помещены в центральную таблицу модели - таблицу факта. Например, если необходимо создавать отчеты об общей сумме дохода от продаж за определенный период как по типу товара, так и по продавцам, следует разрабатывать модель так, чтобы каждая запись в таблице факта представляла сумму продаж, осуществленных тем или иным продавцом, с указанием доходов по каждому покупателю и типов проданных товаров (рис. 2.87). В примере таблица факта содержит суммарные данные о продажах (SALE), а таблицы размерности содержат данные о заказчике и заказах (CUSTOMER), продуктах (PRODUCT), продавцах (SALESPEOPLE) и периодах времени (TIME).

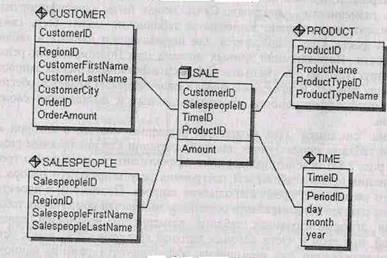

Рис. 2.87. Схема звезда
Таблица факта является центральной таблицей в схеме "звезда". Она может состоять из миллионов строк и содержать суммирующие или фактические данные, которые могут помочь ответить на требуемые вопросы. Она соединяет данные, которые хранились бы во многих таблицах традиционных реляционных БД. Таблица факта и таблицы размерности связаны идентифицирующими связями, при этом первичные ключи таблицы размерности мигрируют в таблицу факта в качестве внешних ключей. В размерной модели направления связей явно не показываются - они определяются типом таблиц. Первичный ключ таблицы факта целиком состоит из первичных ключей всех таблиц размерности. В примере (таблица факта SALE) первичный ключ составлен из четырех внешних ключей: Customer ID, SalespeopleID, TimeID и ProductID.
Таблицы размерности имеют меньшее количество строк, чем таблицы факта, и содержат описательную информацию. Эти таблицы позволяют пользователю быстро переходить от таблицы факта к дополнительной информации.
В примере на рис. 2.87 таблица SALE - таблица факта; CUSTOMER, TIME, SALESPEOPLE и PRODUCT - таблицы размерности, которые позволяют быстро извлекать информацию о том, кто и когда сделал покупку, какой продавец и на какую сумму продал и какие именно товары были проданы.
ERwin поддерживает использование вторичных таблиц размерности, называемых консольными таблицами (outrigger), хотя они не требуются для схемы "звезда". Консольные таблицы могут быть связаны только таблицами размерности, причем консольная таблица в этой связи родительская, а таблица размерности - дочерняя. Связь может быть идентифицирующей или неидентифицирующей. Консольная таблица не может быть связана таблицей факта. Она используется для нормализации данных в таблицах размерности. Нормализация данных полезна при моделировании реляционной структуры, но она уменьшает эффективность выполнения запросов к хранилищу данных. В размерной модели главной целью является обеспечение высокой эффективности просмотра данных и выполнения сложных запросов.

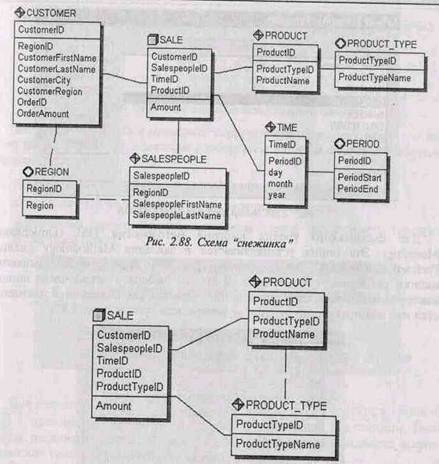

Схема "снежинка" (так называется размерная модель, в которой консольные таблицы используются для нормализации каждой таблицы размерности, рис. 2.88) обычно препятствует эффективности, потому что требует объединения многих таблиц для построения результирующего набора данных, что увеличивает время выполнения запроса. Поэтому при проектировании не следует злоупотреблять созданием множества консольных таблиц.
Если денормализованная таблица размерности получается слишком большой, при этом к части колонок запросы делаются чаще, чем к остальным, целесообразно для повышения эффективности разбить одиночную таблицу размерности на две отдельные таблицы размерности. Две полученные таблицы можно связать неидентифицирующей связью. В примере на рис. 2.87 таблица размерности PRODUCT'содержит как информацию о конкретном товаре, так и информацию о типах товаров. Если запросы, связанные с типами товаров, делаются чаще, чем по отдельным товарам, можно создать новую таблицу PRODUCT_TYPE и перенести в нее информацию о типах (рис. 2.89). В этом случае за счет того, что колонки, к которым наиболее часто обращаются запросы, переносятся в новую таблицу, уменьшается время выполнения запроса.
Рис. 2.89. Нормализация таблиц размерности
ERwin поддерживает методологию размерного моделирования благодаря использованию специальной нотации для физической модели -Dimensional. Наиболее простой способ перейти к нотации Dimensional -при создании новой модели (меню File/New) в диалоге ERwin Teamplate
Selection выбрать из списка предлагаемых шаблонов DIMENSION (рис. 2.90).
В шаблоне DIMENSION сделаны все необходимые для поддержки нотации размерного моделирования настройки, которые, впрочем, можно
установить вручную, преобразовав обычную диаграмму в размерную модель:

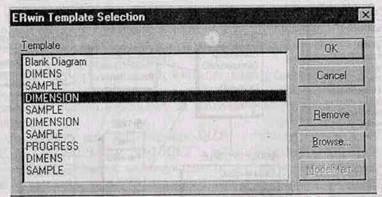

Рис. 2.90. Выбор шаблона DIMENSION
Для физического уровня выбрана методология DM (Dimensional Modeling). Эта опция устанавливается в закладке Methodology диалога Preferences (меню Option/Preferences), рис. 2.91. При этом показываются иконки размерности для таблиц. В списке выбора в левой части панели инструментов физический уровень показывается как Dimensional и изменяется вид палитры инструментов на физическом уровне (рис. 2.92).
Рис. 2.91. Выбор нотации DM
Установлена опция отображения связей диагональными линиями (Orthogonal). (Устанавливается в группе Relationship lines закладки General диалога Stored Display Editor, меню Edit/Stored Display.)
Отображаются типы данных для колонок и обозначения внешних ключей.
Рис. 2.92. Палитра инструментов размерной модели
ERwin автоматически проверяет корректность размерной модели и выдает диалог с предупреждающим сообщением в случае следующих нарушений синтаксиса:
таблица факта не является в связи дочерней (рис. 2.93);
консольная таблица не является в связи родительской;
установлена идентифицирующая связь между консольной таблицей и таблицей факта.

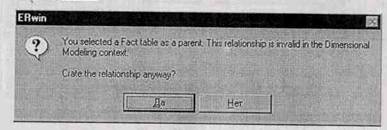

Рис. 2.93. Предупреждение о нарушении синтаксиса
Для внесения новой таблицы в модель можно воспользоваться кнопкой
