Но вернемся к примеру с неудачной заменой предохранителей. Следует помнить, что замену сгоревшего предохранителя или повторное включение автоматической защиты можно производить только после устранения причины, вызвавшей короткое замыкание или перегрузку линии. Если включение в сеть прибора вызвало мгновенное отключение защиты, то почти наверняка неисправен этот прибор, кроме случая, если потребляемая им мощность, добавившись к имевшейся нагрузке линии, превысила защищаемый уровень. Если же защита сработала неожиданно и без явной причины, придется отключить все приборы и только тогда включать защитные устройства. При их повторном срабатывании неисправность следует искать в электропроводке.
Обрывы проводов при скрытой проводке бывают очень редко, и обычно они возникают в виде взломов у многократно изгибаемых в одном месте одножильных проводов. Например, у плохо закрепленных розеток и выключателей, в месте выхода проводов из канала потолочного перекрытия у люстры из-за ее частого качания при протирке от пыли, от смены ламп. Концы проводов, выходящие из каналов строительных конструкций, имеют запас, который позволяет после излома на конце один-два раза провести повторную зачистку изоляции для укрепления провода в контактном зажиме. Если после излома провод не доходит до зажима, его нужно нарастить отрезком другого провода. Соединение медных жил проводят пайкой, алюминиевые жилы можно соединить трубкой, имеющей у концов винтовые зажимы. Трубка должна быть стальной с антикоррозийным покрытием. Места соединений изолируются хлорвиниловой трубкой или липкой лентой.
Провода, кабели, шнуры. Провод – одна или несколько голых или изолированных жил (проволок). Шнур отличается от провода гибкостью (жила обязательно многопроволочная); кроме того, жилы шнура соединены между собой скруткой или общей оплеткой. Кабель – несколько изолированных проводов в защитной герметичной оболочке.

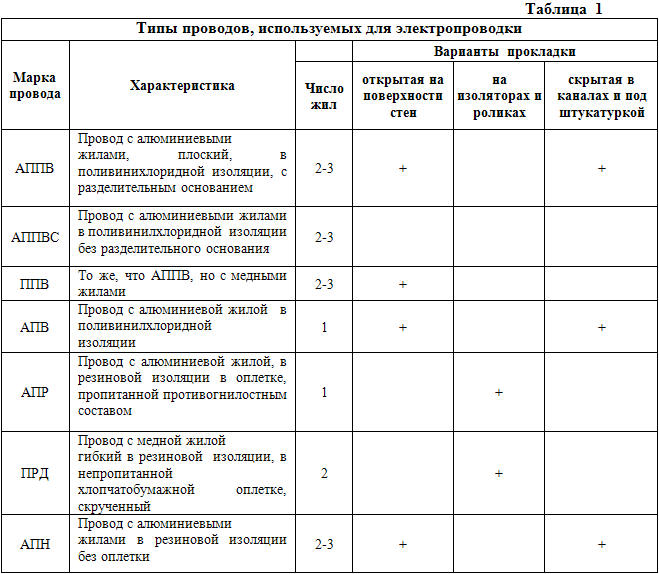

В электропроводке в основном применяются алюминиевые жилы, которые дешевле медных, хотя последние допускают в 1,5 раза большую плотность тока, в 2–3 раза прочнее при растяжении, не «текут» в контактных зажимах и устойчивее к коррозии. Для проводки в сухих помещениях рекомендуются марки проводов, приведенные в табл. 1. Как уже говорилось, провода марок АППВ, АПВ, ППВ, АППВС удобно на открытой поверхности крепить скобками, алебастровым раствором, в желобах панелей заливать цементным раствором, покрывать слоем штукатурки; провода марок АППВ. ППВ можно прибивать гвоздями.
Большинство бытовых электроприборов (кроме утюгов и плиток) выпускается со шнурами в поливинилхлоридной изоляции с опрессованной (неразборной) вилкой. Для замены вышедших из строя шнуров можно применять шнуры марок ШВ-1 и ШВ-2 (без защитной оболочки) и ШВВП (с оболочкой). Для утюгов и плиток выпускаются шнуры в резиновой изоляции, например ШPC и ШТР. Для подвески легких светильников применяют специальный грузонесущий шнур марки ШПС.

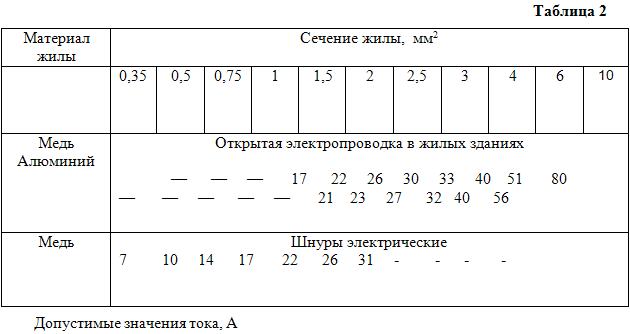

Выбор сечения жилы провода определяется длительным значением максимального тока, нагревающего изоляцию, и механическими нагрузками на провод, в том числе в контактных зажимах оконечных устройств электропроводки. Рабочая температура проводов и шнуров в резиновой изоляции не должна превышать 65° С, в пластмассовой – 70° С. Следовательно, при комнатной температуре в 25° допустимый перегрев изоляции не должен быть больше 40–45°. Для этих условий допустимое значение тока в зависимости от сечения жилы для проводов и шнуров приведены в таблице 2.
При расположении нескольких проводов в общей трубе, в канале скрытой проводки условия охлаждения их ухудшаются, они также нагревают друг друга, поэтому допустимый ток для нихдолжен быть уменьшен на 10–20 %.
Сечение жилы S определяется через ее диаметр d по формуле S = 0,78d. Диаметр удобно замерять штангенциркулем (штангелем), дающим ошибку не более 0,1 мм. Чтобы узнать диаметр жилы при отсутствии штангеля, 10–20 витков очищенной от изоляции жилы следует намотать на толстый гвоздь, отвертку или другой стержень, плотно сжать витки провода и замерить обычной линейкой длину спирали. Разделив эту длину на число витков, получим искомый диаметр жилы. Для определения сечениямногожильных гибких проводов и шнуров нужнозамерить диаметр одной жилки, вычислить ее сечение, которое умножить на число жилок в проводе.
При относительно малых токах сечение жил определяется механической прочностью проводника, особенно в винтовых контактных зажимах. Исходя из этого сечение медной жилы не должно быть меньше 1 мм2, алюминиевой – 2 мм2. Для открытой стационарной внутренней проводки па роликах сечение алюминиевой жилы не должно быть меньше 2,5 мм2.
По сечению проводов в своей квартире полезно проверить, согласуются ли они с максимальной фактической нагрузкой, а также током защитных предохранителей или автоматического выключателя.
Освещение, светильники. Рациональнос освещение – это получение достаточной освещенности путем наиболее выгодного выбора мест размещения светильников, их числа и мощности ламп при эстетическом световом оформлении помещения.
Электрическое освещение подразделяется на общее, местное и комбинированное. При общем освещении требуется равномерно осветить все помещение. Для этого обычно наиболее мощные подвесные светильники подвешиваются в центре потолка. Светильники с направленным вниз световым потоком обычно используют для освещения главной зоны комнаты. Световой поток может быть направлен и вверх. Отражаясь от потолка, он создает мягкое освещение всей комнаты. Такое освещение часто применяют для комнаты отдыха, спальни.
В светильниках общего освещения может применяться одна мощная лампа (100–200 Вт) или несколько ламп с общей мощностью 200–300 Вт. Многоламповые светильники имеют, как правило, две группы ламп, каждая из которых выводится на свой выключатель. При этом нужно распределить лампы такого светильника между группами так, чтобы получить при двух группах три разных режима по суммарной мощности. Например, при пятирожковой люстре (5 ламп по 60 Вт) можно на время отдыха включить группу из двух ламп, во время еды – группу из трех ламп, при приеме гостей – все пять ламп (рис. 13).
Рис. 13. Схема выключения ламппятирожкового светильника
В ванных комнатах, в прихожей используются одноламповые светильники. Отметим, что люминесцентные лампы значительно экономичнее ламп накаливания, а одна лампа накаливания дает больший световой поток, чем несколько ламп той же суммарной мощности. Например, эффективнее включить две лампы по 60 Вт, чем три по 40 Вт.

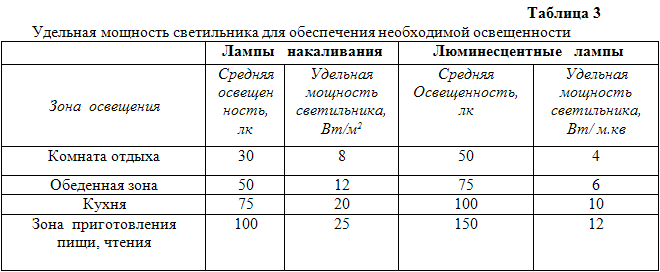

Определить общую мощность ламп при общем освещении можно, умножив площадь помещения на необходимую для требуемых условий удельную мощность светильников, приведенную в таблице 3.
Общее освещение всего помещения не рационально доводить до уровня освещенности, требуемого на небольшом участке для чтения, черчения, вышивания, приготовления пищи и т. п. В этом случае эффективнее местное освещение с одноламповым светильником, но расположенным вблизи рабочего места. Например, для чтения, письма, технического творчества достаточно лампы накаливания 60–75 Вт на расстоянии 50–60 см, для черчения – 100 Вт на том же расстоянии или 150 Вт на расстояний 80–90 см.
Подготовка отверстий, гнезд, канавок в строительных конструкциях под электропроводку.Перед проведением подобных работ необходимо провести предварительную разметку. Красный и силикатный кирпич, шлакобетон, сухая штукатурка обрабатываются относительно легко. Отверстия в этих материалах сверлятся обычной электродрелью сверлами с твердосплавными режущими кромками или пробиваются шлямбуром. Бетон с наполнителем из гранитного щебня илигальки отличается высокой твердостью и сверлится специальной электрической машиной ударно-вращательного действия, режущий инструмент в которой способен дробить наполнитель и высверливать бетонную связку. Небольшое число отверстий можно получить чередованием сверления обычной электродрелью с пробивкой отверстий скарпелью. Твердые включения можно дробить и стальным закаленным дюбелем. Держать такой дюбель под ударами молотка удобно ручкой из проволоки.
