В качающемся механизме с пружиной сжатия (рис. 18. а) при нажатии па клавишу 1 шарик 3, сжимая пружину 2, проходит через ось качания коромысла 4, после чего под действием пружины скользит по плечу коромысла, перекидывая его в противоположное положение.

В качающемся механизме с пружиной растяжения (рис. 18.6) рамка 2, механически закрепленная на клавише выключателя и прижимаемая к основанию 5 пружиной 4, может качаться вокруг оси, вступая в контакт с пластиной 2 или размыкая этот контакт. Пружина 4 посредством детали 3 при переходе рамки 2 через вертикальную плоскость перекидывает рамку из положения «включено» в положение «выключено» или обратно, в зависимости от нажима на верхнюю или нижнюю часть клавиши. Механизм применяется в выключателях с плоским корпусом с одной, двумя или тремя крупными клавишами в одном блоке. Выключатели эстетичны, удобны для пользования, пригодны для скрытой и открытой проводки. Металлокерамический контакт, содержащий серебро, обеспечивает надежную работу выключателя, рассчитанного на ток до 4 А.

Принцип работы кулачкового механизма с плоской пружиной ясен из рис. 18, в.

В бытовых приборах применяются выключатели и переключатели тумблерного и кулачкового типов (рис. 19).

Рис. 19. Механизм выключателей (переключателей) кулачкового (а) и тумблерного (б) типа

Механический износ контактов и выключателей происходит из-за их расклепывания, истирания, оплавления вольтовой дугой, возникающей в момент разрыва контактов или вибрации контактной пластины после удара контакта о контакт. Наибольший износ возникает при медленном разведении контактов, когда вольтова дуга продолжается значительное время. Поэтому при выборе нового выключателя следует предпочесть конструкцию, обеспечивающую более быстрое разведение контактов на расстояние, не поддерживающее горения дуги.

Но самым опасным для выключателя является образование между контактами постоянного искрения из-за ненадежного прилегания контактов во включенном состоянии. Это может быть следствием недостаточного усилия перекидной пружины, окисления, загрязнения контактов. Неисправность обнаруживается по миганию лампы, в цепи которой стоит выключатель. Неисправность нужно немедленно устранить, иначе выключатель полностью выйдет из строя.

Кулачковый механизм, применяемый в блоках на 3 выключателя, устанавливаемых на наружной стене санузла типовых многоэтажных домов, является самой неудачной конструкцией, не обеспечивающей быстрого разрыва цепи, стабильного и достаточного усилия на контакт. Такой блок при первой же неисправности полезно заменить целиком на блок с крупными клавишами и качающимся механизмом с пружиной растяжения.

Из всех типов розеток следует отдать предпочтение конструкции с прижимной пружиной (рис. 20), которая обладает наибольшей надежностью.

Рис. 20. Основание унифицированной розетки (а), контактный узел с прижимной пружиной (б)

Непосредственно у плинтуса устанавливаются розетки с перемещающейся заслонкой, предохраняющей от попадания внутрь розетки посторонних предметов.

Конструкция выключателей и розеток для скрытой электропроводки предусматривает присоединение к ним проводов после закрепления выключателя или розетки в гнезде на стеновой панели – это предохранит провода от лишних изгибов.

При открытой электропроводке выключатели и розетки устанавливаются на деревянных подрозетниках и крепятся к ним двумя шурупами. Удобно пользоваться выключателем с вмонтированной в его корпус неоновой лампочкой, позволяющей находить выключатель в темноте. Вмонтировать неоновую лампочку можно практически в любой тип выключателя. К выводам лампочки подпаиваются отрезки изолированного провода, которые последовательно с гасящим сопротивлением (резистор R = 1–5 МОм) подсоединяются к выводам выключателя (рис. 21). Лампочку можно расположить непосредственно у крышки выключателя в любом свободном месте или под клавишей. Если крышка выключателя из непросвечивающего материала, в ней нужно просверлить отверстие диаметром 5–6 мм, в которое вклеить пробочку из оргстекла с полукруглой головкой (подобно заклепке). К этой пробочке внутри корпуса выключателя прижать баллончик неоновой лампочки.

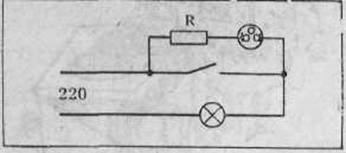

Рис. 21. Включение неоновой лампочки в цепь выключателя

Неприятно, когда на обоях около выключателя появляются пятна от рук. Этого можно избежать, если между крышкой выключателя и обоями проложить тонкую (1–1,5 мм) пластинку из оргстекла с отверстием под механизм выключателя. Размер пластинки приблизительно 130х180 мм.

Резьбовые патроны. Из всей группы установочных устройств резьбовые патроны работают в наиболее тяжелых тепловых режимах. Их нагрев может достигать 200° С и более, что приводит к ускоренному выходу из строя.

Для ламп накаливания с диаметром резьбы на цоколе 14 мм предназначен патрон типа Е14, на лампы с резьбой 27 мм рассчитана серия Е27, в которую входят прямой подвесной патрон, патрон с резьбовыми кольцами для крепления рассеивателя, потолочный патрон с фланцем и настенный патрон с наклонным фланцем. Корпуса патронов для работы в условиях повышенной температуры (для Е14 – более 110°, для Е27 – более 140° С) выполняются из керамики или жаростойкой пластмассы. Обычно такая температура создается при применении ламп с верхними значениями мощности внутри небольших закрытых плафонов.

Основной причиной повреждения патронов является плохой контакт либо зажимов провода, либо лампы с контактным лепестком патрона (часто возникающая в контактном соединении искра повреждает лепесток). Чтобы снять патрон с трубки светильника, нужно его разобрать на месте, отсоединить провода, ослабить стопорный винт внутри корпуса (в резьбе донышка) или отвернуть контргайку с резьбовой трубки. Без этих операций попытка отвернуть патрон приводит к порче резьбы на трубке или поломке патрона.

Предохранители. Предохранители с плавкими вставками состоят из пустотелого керамического корпуса с резьбой на цоколе и сменной трубчатой вставки, в которую впаяна тонкая проволочка. Автоматические предохранители (рис. 22) и автоматические выключатели содержат электромагнитный расцепитель, защищающий сеть от коротких замыканий, и биметаллический расцепитель – от длительных перегрузок по току.

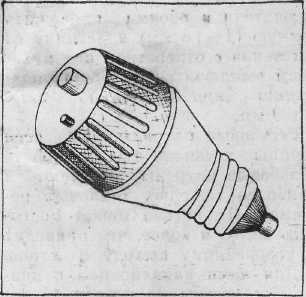

Рис. 22. Автоматический предохранитель

Автоматические резьбовые предохранители применяются в старых домах для замены плавких предохранителей. В новых домах на групповых щитках устанавливают автоматические выключатели. Устройства защиты всех типов самостоятельно ремонтировать и регулировать запрещается. Они опломбированы на заводе. При сгорании плавкой вставки ее можно заменить только на вставку заводского производства. Применение «жучков на пробках» – гарантия пожара.
