Танк Гроте, вид спереди. Военная академия механизации и моторизации, предположительно 1939-40 год. Хорошо видно, что обрезинка направляющего колеса не сплошная, а из отдельных фрагментов (РГАЭ).

Следует сказать, что по первоначальному проекту 76-мм орудие предполагалось установить во вращающейся башне. Однако ввиду отсутствия необходимого оборудования и опыта при изготовлении башенный погон оказался деформированным. Поэтому для ускорения сборки танка и проведения его испытаний руководство АВО-5 по согласованию с УММ РККА решило приварить башню намертво. При этом конструкторы обещали, что при изготовлении эталонного образца ТГ для серийного производства этот недостаток будет устранен и большая башня сможет вращаться без помех.

Ходовая часть ТГ, применительно к одному борту, состояла из пяти катков большого диаметра, четырех поддерживающих катков среднего и двух — малого диаметра. Независимая подвеска опорных катков на спиральных пружинах вместе с полупневматическими шинами типа «Эластик» обеспечивала танку чрезвычайно мягкий ход. Гусеница оригинальной конструкции, изготовленная из штампованных деталей, имела большое сопротивление на разрыв. Любопытно отметить, что все опорные катки снабжались тормозами, предназначенными для экстренной остановки танка при обрыве гусеницы.

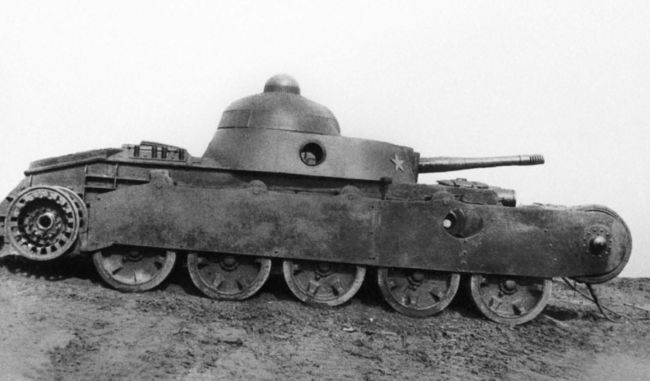

Танк Гроте в парке Военной академии механизации и моторизации, общий вид и вид справа. Предположительно 1939-40 год (РГАЭ).

В задней части корпуса был открыто установлен авиационный двигатель М-6 (впоследствии предполагалось заменить его танковым двигателем Э. Гроте и закрыть броневым капотом), а непосредственно вблизи него — шестиступенчатая коробка перемены передач. Управление танком осуществлялось при помощи сервоприводов, а благодаря наличию специального реверса ТГ мог двигаться вперед и назад с одинаковой скоростью.

Наблюдение за полем боя экипаж танка, состоявший из пяти человек, мог вести через смотровые щели и стробоскоп на крыше малой башни.

Испытания построенного образца ТГ начались 27 июня 1931 года и продолжались с перерывами до 1 октября. В ходе их была достигнута максимальная скорость движения 34 км/ч. Танк продемонстрировал неплохую проходимость и маневренность. Хорошо зарекомендовала себя в работе трансмиссия ТГ, которая благодаря примененным шевронным шестерням и кулачковым муфтам, оказалась весьма прочной и надежной.

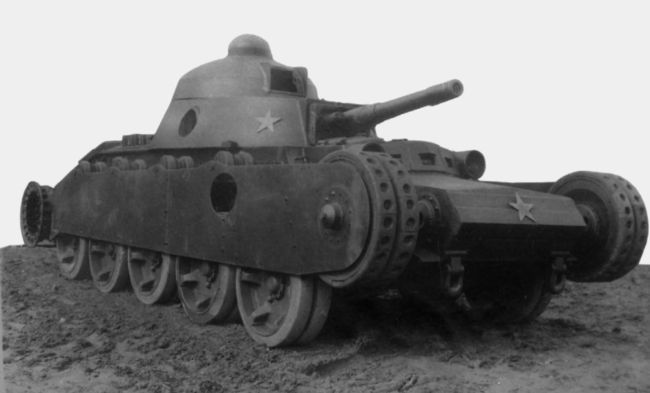

Танк Гроте в парке Военной академии механизации и моторизации, вид спереди со снятыми гусеницами (РГАЭ).

Использование же пневматических приводов делало процесс управления машиной такого веса необычайно легким. Правда, воздушные магистрали иногда выходили из строя из-за плохого качества резины в уплотнениях, но этот дефект сочли устранимым.

Вместе с тем отмечалось множество конструктивных недоработок: теснота боевого отделения, неудобство доступа к узлам и агрегатам трансмиссии, недостаточное сцепление гусеничной цепи с грунтом и ряд других.

По завершении испытаний был накоплен большой опыт, который требовал обобщения. По распоряжению правительства 4 октября 1931 года создается специальная комиссия по тщательному изучению танка Э. Гроте. В нее вошли представители УММ РККА, АВО-5 и представители промышленности.

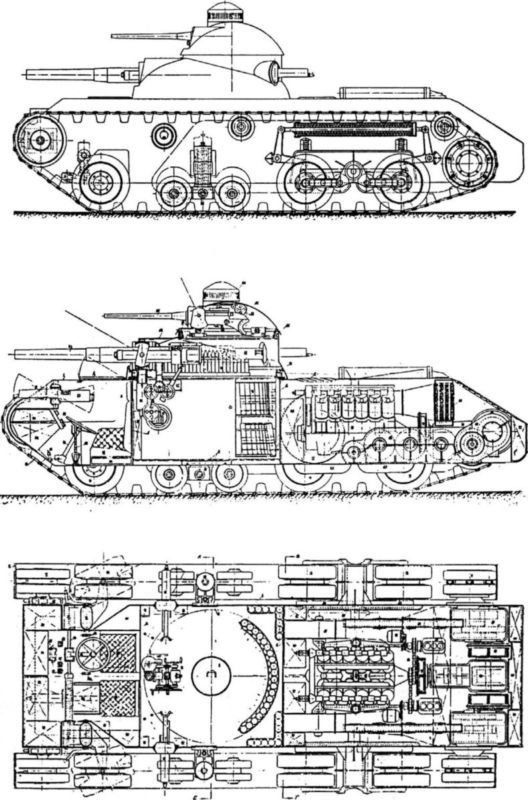

Проект колесно-гусеничного танка ТА-2, вид слева, продольный разрез и разрез в плане (копия заводского чертежа).

Проект танка TA-1, вид слева, продольный разрез и разрез в плане (копия заводского чертежа).

Ознакомившись с машиной и заслушав доклад конструктора, комиссия решила: «Считать, что танк ТГ в данном виде является чисто экспериментальным типом танка, на котором должны быть опробованы в работе все механизмы, представляющие практический интерес».

Из-за чрезвычайно высокой стоимости, составлявшей даже с учетом всех удешевлений свыше 1,5 млн. рублей (для сравнения: БТ-2 обходился «казне» всего в 60 тыс. рублей), ТГ даже при устранении всех отмеченных недостатков не мог быть принят для серийного производства. Что касается самого Гроте и его инженеров, то еще в августе 1931 года советское правительство отказалось от их услуг, и они вернулись в Германию.

Помимо танка ТГ, разработанного непосредственно немецкими инженерами группы Гроте, существовало и несколько проектов так сказать «гротеподобных» машин. Эти танки были спроектированы отечественными конструкторами после ознакомления с материалами по ТГ.

В начале 1931 года по заданию ЭКО ОГПУ Ленинградского военного округа специальное конструкторское бюро в составе Инженеров Асафонова, Алексеева и Скворцова начало проектирование маневренного (среднего) танка, используя опыт работ по ТГ. К осени того же года конструкторы представили на рассмотрение несколько проектов.

Первый вариант, получивший обозначение Т-1001 или ТА-1, имел классическую схему компоновки — отделение управления впереди, боевое в центре и моторно-трансмиссионное сзади.

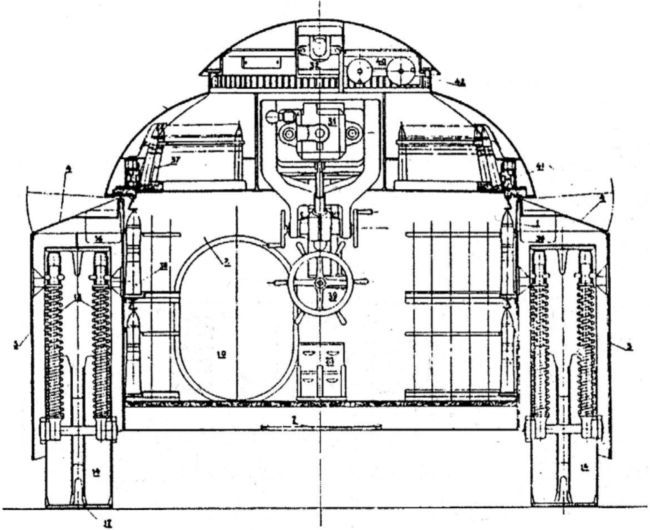

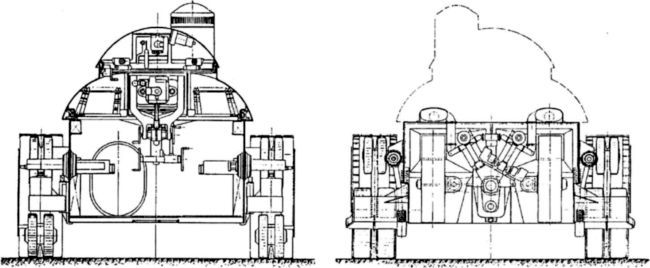

Проект колесногусеничного танка ТА-2, поперечные разрезы по боевому и моторному отделениям (копия заводского чертежа).

Машина имела двухъярусное размещение вооружения в верхней башне 37-мм, а в нижней — 76-мм орудия. Башни куполообразной формы вращались независимо друг от друга. 37-мм пушка с углом обстрела по вертикали +65 градусов, что обеспечивало возможность ведения огня по самолетам. Кроме того, ТА-1 вооружался тремя пулеметами Максима в шаровых установках — один в отделении управления, слева от механика-водителя, и два в кормовой части нижней башни с 76-мм орудием. Согласно пояснительной записке, возимый боекомплект был рассчитан «на 10 минут непрерывной стрельбы».

Броневая защита выполнялась из 13–20 мм бронелистов, для сборки которых предполагалось широкое использование электросварки. В качестве силовой установки планировалось использовать двигатель BMW-VI, производство которого под индексом М-17 велось в то время в Советском Союзе. Трансмиссия включала коробку перемены передач, два бортовых фрикциона и два бортовых редуктора. В ТА-1 планировалось использовать сервоприводы для управления трансмиссией.

В ходовой части использовалось пять опорных и три поддерживающих катка, ленивец и звездочка (на борт). Все катки имели наружную резиновую амортизацию. В качестве упругого элемента подвески использовались спиральные пружины, гусеницы планировалось изготавливать из штампованных траков.

Экипаж ТА-1 состоял из пяти человек — механика-водителя, пулеметчика, командира, заряжающего и артиллериста 37-мм орудия. Расчетная масса ТА-1 составляла 18,2 т, а максимальная скорость — 50 км/ч.

Еще в ходе работ по ТА-1 конструкторы приступили к проектированию второго варианта танка, получившего обозначение Т-1002 или ТА-2. Эта машина, представляла дальнейшее развитие ТА-1, но в отличие от него имела колесно-гусеничный ход. Силовая установка, а также артиллерийское вооружение и его размещение осталось прежним. А количество пулеметов увеличилось до пяти — еще два Максима в шаровых установках смонтировали в бортах корпуса.

В ходовой части ТА-2 использовались три пары обрезиненных опорных катков большого диаметра, а между первым и вторым имелась тележка с двумя малыми опорными катками. При движении на колесах, тележка поднималась, передняя пара катков была управляемой, а две задних пары были ведущими.
