2. Масло вытекает по верхнему торцу корпуса сальника. Причиной является нарушение уплотнения в узле сальника. Прежде всего затяните гайку сальника 23 (см. рис. 80). Если желаемый результат не достигнут, снимите корпус сальника, проверьте наличие пружины на манжете и состояние рабочих кромок манжеты. Состояние кромок рекомендуем проверять, вывернув манжету кромками наружу. Манжету с изношенными или поврежденными кромками следует заменить новой. Если износ кромок манжеты небольшой, желаемый результат можно получить путем уменьшения длины пружины (надфилем или наждачным бруском) на 15–20 мм.
Это приведет к более плотному прилеганию кромок манжеты к несущей трубе. В случае установки новой манжеты ее рабочие кромки следует смазать литолом или маслом М-8В1.
Определенный положительный эффект при течи масла через сальник можно получить, просверлив в несущей трубе отверстие 0,5 мм между имеющимися там двумя отверстиями. Обязательно снимите заусенцы.
85. Как устроен амортизатор задней подвески мотоцикла MMB3.3.112?
Амортизатор (рис. 82) состоит из корпуса 1, выполняемого заодно с нижним наконечником, посредством которого амортизатор соединяется с маятником; цилиндра амортизатора 21, установленного снизу в расточке нижнего наконечника и сверху сориентированного относительно корпуса направляющей 7; крышки амортизатора 11, фиксирующей направляющую.

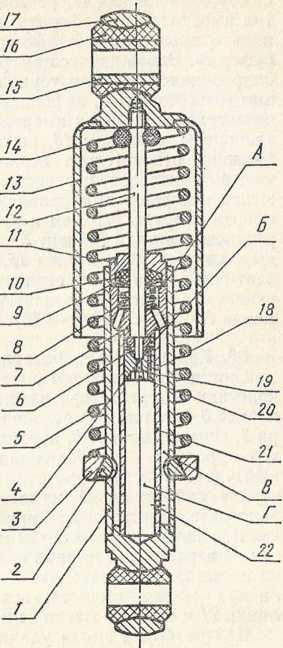

Рис. 82. Амортизатор подвески заднего колеса: А — полость в направляющей (под сальником); Б — полость между направляющей и поршнем; В — полость между корпусом амортизатора и цилиндром; Г — полость в цилиндре; 1 — корпус амортизатора; 2 — сухарь; 3 — кольцо; 4— клапан амортизатора; 5 — пружина; 6— ограничитель хода; 7 — направляющая; 8 — пружина; 9 — кольцо; 10 — сальник; 11 — крышка амортизатора; 12 — шток; 13 — стакан; 14 — буфер; 15 — втулка распорная; 16 — втулка сайлент-блока; 17 — наконечник верхний; 18 — отверстие в цилиндре амортизатора (ф1,2 мм); 19 — поршень; 20 — гайка; 21 — цилиндр; 22 — отверстие в цилиндре амортизатора (ф2 мм).
В пространстве между направляющей и крышкой корпуса установлен сальник 10, который через опорную шайбу поджимается пружиной 8, что предотвращает перемещение сальника в крышке амортизатора, а также обеспечивает более плотное прилегание кромок сальника к штоку. Между направляющей и крышкой амортизатора установлено уплотнительное резиновое кольцо 9, обеспечивающее герметичность резьбового соединения корпуса амортизатора с крышкой. В цилиндре амортизатора перемещается поршень 19, зафиксированный на штоке 12 гайкой 20. На проточке штока установлен клапан 4, который предохранен от соприкосновения с направляющей при максимальном разжатии амортизатора ограничителем хода 6. На верхнем конце штока на резьбе (М10х1,25) установлен наконечник верхний 17. Наконечник верхний и гайка 20 после сборки штока раскернены в трех местах для предотвращения самоотворачивания по резьбе. Чтобы при максимальном сжатии амортизатора избежать жесткого удара верхнего наконечника о крышку амортизатора, на штоке установлен резиновый буфер 14. Вдоль корпуса амортизатора установлена пружина 5, опирающаяся верхним торцом на верхний наконечник, а нижним — на кольцо 3, зафиксированное на корпусе при помощи двух сухарей 2. Шток амортизатора и верхняя часть пружины защищены стаканом 13, который центрирует верхний торец пружины относительно верхнего наконечника. Чтобы исключить возникновение перекосов (и, как следствие, заклинивание) штока и поршня в направляющей или цилиндре при работе амортизатора, в верхнем и нижнем наконечниках установлены резиновые втулки сайлент-блоков 16. В верхнем сайлент-блоке имеется распорная втулка 15, функции которой в нижнем сайлент-блоке выполняет ступенчатый палец маятника. Во внутреннюю полость амортизатора залито 52 -0,5 см3 веретенного масла АУ (ГОСТ 1642 — 75).
86. Как правильно разобрать и собрать амортизатор?
Снимите амортизатор с мотоцикла. Установите верхний наконечник амортизатора на какую-либо опору, нажатием на кольцо 3 (см. рис. 82) освободите и извлеките из канавки сухари 2, снимите кольцо 3, пружину 5 и стакан 13. При этом будьте осторожны — освободившаяся пружина может нанести сильный удар. Очистите амортизатор от грязи и пыли. Извлеките втулку сайлент-блока из нижнего наконечника, вертикально закрепите амортизатор за нижний наконечник (например, в тисках), ключом с зевом S = 22 мм выверните крышку 11 и, потянув за верхний наконечник вверх, медленно извлеките поршень из цилиндра. Помните, что при резком выходе поршня из цилиндра может выплеснуться масло. Затем извлеките цилиндр 21 и вылейте масло из корпуса.
Для разборки штока удалите распорную втулку 15 и втулку сайлент-блока 16 из верхнего наконечника 17. Закрепите верхний наконечник в тисках, сместив буфер 14 и, захватив лыски штока ключом, выверните шток из верхнего наконечника, при этом потребуется некоторое усилие, так как резьба в верхнем наконечнике раскернена. Снимите со штока буфер 14, крышку корпуса 11, сальник 10, кольцо 9, опорную шайбу и пружину 8, направляющую 7. Снимать поршень со штока без особой надобности не следует, так как на заводе эти детали обрабатываются в сборе и при разборке будет нарушена их соосность. Но если такая необходимость появится, отверните торцовым ключом S=10 мм гайку 20, снимите со штока поршень 19, клапан 4 и ограничитель хода 6 После разборки все детали амортизатора тщательно промойте в керосине и высушите.
Сборку амортизатора производите в обратной последовательности При этом имейте в виду, что после сборки штока с поршнем и установки гайки 20 резьбу М6 на штоке следует раскернить в трех точках Это же следует сделать после заворачивания штока 12 в наконечник 17. При сборке цилиндр устанавливайте так, чтобы малое отверстие в стенке цилиндра было вверху. Сальник должен быть установлен надписью «низ» в сторону направляющей. Кольцевые канавки сальника заполните литолом с графитом или графитной смазкой. Перед заправкой амортизатора масло предварительно профильтруйте, чтобы удалить механические примеси. При заправке амортизатора маслом и во время заворачивания крышки амортизатора шток с поршнем должен быть полностью опущен в цилиндр. Установку пружины 5 производите таким образом, чтобы участок с меньшим шагом витков был обращен к кольцу 3.
87. Как работает амортизатор мотоцикла MMB3.3.112?
При наезде мотоцикла на препятствие заднее колесо вместе с задней частью маятника перемещается по дуге вверх. В результате сжимается пружина 5 (см рис. 82), а корпус амортизатора 1 с деталями узла уплотнения штока, направляющей 7 и цилиндром 21 перемещаются вверх относительно штока 12 с поршнем 19. Жидкость, находящаяся в полости Г, приподнимает клапан 4 и через три отверстия в поршне перетекает в полость Б. Небольшая часть жидкости перетекает в этом же направлении через кольцевой зазор между поршнем и цилиндром Часть жидкости из полости Г перетекает в полость В через нижнее отверстие 22 в цилиндре. Так как освобождающийся объем в полости Б несколько меньше объема жидкости, выдавливаемой из полости Г (на величину объема, занимаемого штоком), часть жидкости из полости Б перетекает в полость В через верхнее отверстие 18 в стенке цилиндра, а остальная (по более сложному пути) через кольцевой зазор между направляющей и штоком в полость А и лишь затем по наклонным отверстиям в направляющей — в полость В. Если колесо восприняло очень сильный толчок, цилиндр амортизатора с корпусом стремится переместиться на весь ход, и тогда вступает в работу резиновый буфер 14, предотвращая жесткий удар крышки 11 о верхний наконечник 17.
После преодоления препятствия колесо под действием пружины 5 стремится занять исходное положение. При этом корпус амортизатора со связанными с ним деталями перемещается вниз относительно штока с поршнем (ход отбоя). Жидкость начинает выдавливаться из уменьшающей полости Б. Клапан закрывает отверстия в поршне и часть жидкости перетекает из полости Б в полость Г через кольцевой зазор между поршнем и цилиндром, часть из полости Б в полость В через верхнее отверстие 18 в стенке цилиндра, а остальная через кольцевой зазор между штоком и направляющей перетекает в полость А, откуда через сверления попадает в полость В. Это направление движения масла важно для работы амортизатора, так как, во-первых, обеспечивает смазку трущихся поверхностей штока и направляющей, во-вторых, создает повышенное давление в полости А, что способствует лучшему прилеганию кромок сальника к штоку. Определенная часть жидкости из полости В в полость Г поступает через нижнее отверстие 22 в стенке цилиндра амортизатора.
