– 22.10. F-105 фирмы «Рипаблик». Истребитель-бомбардировщик, приспособленный для несения ядерного оружия. На самолете применены крыльевые регулируемые воздухозаборники со скошенными острыми передними кромками.
– 25.10. «Дракен» фирмы «SAAB- Скания» (рис. 1.77). Крыло треугольное с переменной стреловидностью по передней кромке. Вблизи корневого сечения угол стреловидности максимальный. На нижней поверхности крыла установлены тройные аэродинамические направляющие. Шасси самолета выполнено по нормальной трехопорной схеме с дополнительной двухколесной убираемой задней стойкой. Используется система управления подачей топлива, обеспечивающая требуемое положение центра тяжести самолета.

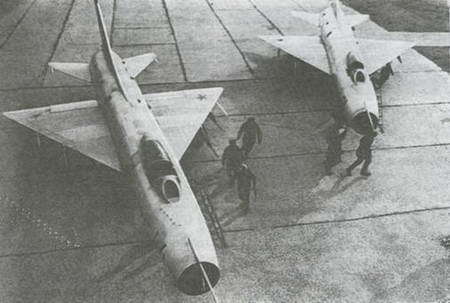

Рис. 1.78. Истребитель-перехватчик конструкции П. О. Сухого.
– (?). Истребитель-перехватчик конструкции П. О. Сухого. Самолет выполнен по классической схеме с треугольным крылом и стреловидным нормальным оперением. Воздухозаборник регулируемый, лобового типа с острой передней кромкой.
1956-20.04. S.E.212 фирмы «Сюд-Эст». В передней части самолета имеется подфюзеляжный аэродинамический киль. Применен встроенный несъемный стартовый ракетный ускоритель на жидком топливе.
– (?).07. Ла-250 конструкции С. А. Лавочкина. Двухместный истребитель-перехватчик. Силовая установка состоит из двух двигателей. Воздухозаборники боковые, нерегулируемые.
– 10.09. YF-107A фирмы «Норт Америкен». На самолете использована система поперечного управления с помощью интерцепторов. Воздухозаборник надфюзеляжный, регулируемый с подвижным клином.
– 26.10. «Ледюк» 022 фирмы «Ледюк». Самолет отличается применением турбопрямоточного реактивного двигателя, состоящего из соосно расположенных турбореактивного и прямоточного воздушно-реактивного двигателей. Полеты с работающим прямоточным двигателем были начаты в 1957 г. (подобной силовой установкой был оборудован самолет «Гриффон» II, испытанный 23.01.1957 г.). Кабина самолета конусообразная. Пилот в кабине занимает положение лежа.
– 11.11. В-58 фирмы «Конвэр». Силовая установка самолета состоит из четырех двигателей, установленных под крылом на пилонах. Спасение экипажа в аварийных ситуациях осуществляется с помощью индивидуальных герметизированных капсул для каждого члена экипажа. Главные стойки шасси оборудованы восьмиколесными тележками. Бомбовый отсек выполнен в виде смонтированного на фюзеляже специального контейнера. На самолете применена топливная система, использующая балансировочные баки, предназначенные для перемещения положения центра тяжести самолета путем перекачки топлива при изменении скорости полета от дозвуковой до сверхзвуковой и наоборот. В конструкции планера самолета широко используются клееные элементы.
Рис. 1.79. «Эрроу» CF-105 фирмы («AVRO Канада»).
– 17.11. «Мираж» III фирмы «Дассо». Самолет выполнен по схеме «бесхвостка» с треугольным крылом, оборудованным элевонами и закрылками. Для управления работой закрылков в режиме автоматической балансировки самолета использована электрическая система.
1958-25.03. CF-105 фирмы «AVRO Канада» (рис. 1.79). На самолете применено крыло с уступом передней кромки, выполненное с применением профилей, имеющих отклоненный вниз носок. Главные стойки шасси оборудованы двухколесными тележками типа «тандем».
– 27.05. «Фантом» F-4 фирмы «Макдоннел». Крыло самолета стреловидное с отогнутыми вверх концевыми частями. Механизация крыла включает щитки-закрылки и носовые щитки. Для повышения эффективности управления самолетом применена система сдува пограничного слоя с поверхности крыла. Кроме указанных средств механизации, на крыле расположены интерцепторы и работающие совместно с ними, отклоняемые только вниз элероны. Стабилизатор самолета выполнен с отрицательным поперечным V. Нижняя часть фюзеляжа плоская.
– (?).07. F8U-3 фирмы «Чанс-Воут». Особенностью самолета является применение на нем двух подфюзеляжных управляемых аэродинамических килей. При дозвуковом полете кили занимают горизонтальное положение (убраны), а при сверхзвуковом-почти вертикальное.
– 31.08. А-5 фирмы «Норт Америкен». Управление самолетом по крену и тангажу осуществляется с помощью интерцепторов и управляемых стабилизаторов двойного действия. Воздухозаборники боковые, регулируемые с прямоугольным сечением и острой, вытянутой вперед подвижной верхней кромкой.
– (?). Е-150 конструкции А. И. Микояна. Рекордный самолет с двумя двигателями и одним лобовым воздухозаборником с острой входной кромкой.
1959-10.04. Т-38 фирмы «Нортроп». Двухместный учебно-тренировочный самолет с несущим фюзеляжем. Фонарь кабины открывается вперед вверх.
– 30.07. F-5 фирмы «Нортроп». На самолете применено прямое крыло с резким переходом в стреловидное по передней кромке вблизи корневого сечения (прямое крыло с наплывом и переменной стреловидностью по передней кромке).
– 17.09. Х-15 фирмы «Норт Америкен». Система управления самолетом комбинированная, состоящая из обычной аэродинамической и струйной-реактивной, использующей сжатый воздух. Применено крестообразное хвостовое оперение с отделяемым подфюзеляжным килем клиновидного сечения. Фонарь кабины пилота выполнен в виде неразъемной конструкции. Используются дополнительные подвесные баки, сбрасываемые на парашютах после выработки из них горючего.
1960-(?). М-50 конструкции В.М. Мясищева. Самолет оборудован четырехдвигательной силовой установкой. Двигатели расположены в индивидуальных гондолах под крылом и в концевых сечениях консолей крыла.
1962-14.04. Т-188 фирмы «Бристоль». Особенностью самолета является применение прямого крыла с переменной кривизной передней кромки и элеронов, расположенных в концевых частях консолей крыла.
– 26.04. VF-12A фирмы «Локхид». Самолет без горизонтального классического оперения с разнесенным двойным вертикальным оперением. Применены две подкрыльевые аэродинамические направляющие и один убираемый подфюзеляжный киль. Концевые части крыла прикреплены к гондолам двигателей. Главные стойки трехопорного шасси оборудованы строенными соосными колесами.
1963-(?).03. «Мираж-Бальзак» фирмы «Дассо». Самолет с вертикальным взлетом и посадкой выполнен по схеме «бесхвостка». Для создания вертикальной и горизонтальной тяги применены отдельные двигатели. В качестве подъемных используется 8 турбореактивных двигателей, установленных вертикально в средней части самолета. Управление самолетом в режиме ви- сения осуществляется с помощью реактивной системы, использующей сжатый воздух, поступающий от компрессоров подъемных двигателей.
– 10.04. VJ-101C фирмы «EWR-Зюд». Самолет с вертикальным взлетом и посадкой, выполненный по классической схеме. Силовая установка состоит из шести двигателей (четыре расположены в двух поворотных гондолах на концах крыла, а два дополнительных вертикальных – в фюзеляже). Управление самолетом на малых скоростях и в режиме висения осуществляется изменением силы тяги двигателей.
– (?). Е-266 конструкции А.И.Микояна. Самолет выполнен по классической схеме с двойным разнесенным вертикальным оперением.
1964-17.04. «Лайтнинг» фирмы «Бритиш эркрафт». Самолет оборудован дополнительными пилонами для установки дополнительных топливных баков, кассет неуправляемых реактивных снарядов (НУРС) или другой требуемой нагрузки на верхней поверхности крыла.
– 1.05. ВАС-221 фирмы «Бритиш эркрафт». Отличительной чертой самолета является использование на нем треугольного оживального крыла.
– 23.09. ХВ-70А фирмы «Норт Америкен». Самолет выполнен по схеме «бесхвостка» с дополнительным передним де- стабилизатором, плоскости которого оборудованы закрылками. Концевые части консолей крыла во время полета отклоняются вниз от горизонтального положения. Форма и конструкция планера позволяют использовать носовой скачок уплотнения при сверхзвуковом полете для создания дополнительной подъемной силы. Силовая установка состоит из шести двигателей. Специальная электрическая система обеспечивает гашение вибраций по всем трем осям путем соответствующего отклонения рулей управления и автоматической загрузки штурвала в зависимости от условий полета.
