Танк Т-26 выпуска 1938 года на испытаниях. НИБТ полигон, лето 1938 года. Машина преодолевает болото (РГАЭ).

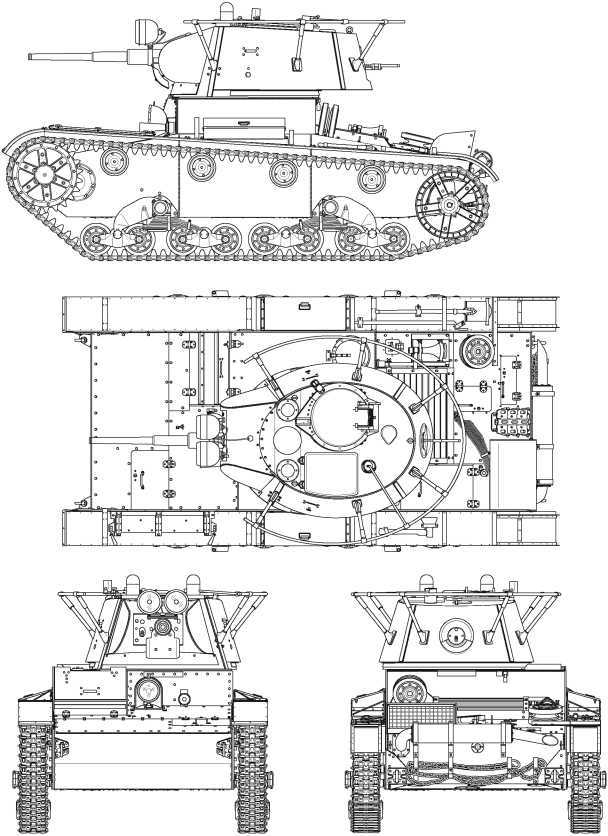

Радийный танк Т-26 выпуска 1938 года. Машина имеет коническую башню со сварной маской пушки, фарами боевого света, люком для турели П-40, командирским перископом ПТК и установкой пулемета в кормовой нише.

Танк получил, наконец, подбашенную коробку с наклонными бортами, а также усиленные рессоры с пятью коренными листами (вместо трех). Кроме того, для облегчения ремонта вышедших из строя резиновых бандажей опорных колес, крепление съемного бандажа начали осуществлять болтами вместо шпилек. Толщину бортовых листов подбашенной коробки увеличили до 20-мм, правда броневая защита осталась примерно на прежнем уровне, так как вместо цементованных листов на изготовление корпуса теперь шли листы гомогенной брони. Лобовой щиток башни теперь изготавливался штамповкой. Также штамповкой начали изготавливать щиток механика-водителя. Но не удалось поднять боекомплект танка до 204 выстрелов 45-мм пушки и 58 дисков к пулеметам. За счет изъятия укладки дополнительного пулемета и исключения установки кормового пулемета боекомплект линейного танка удалось довести до 186 выстрелов и 56 пулеметных дисков (в радийном танке — до 165 выстрелов и 49 пулеметных дисков). Вместо радиостанции 71-ТК-1 на оснащение радийных танков начали поступать радиостанции 71-ТК-1 с дополнительным емкостным блоком и переговорным устройством ТПУ-2 (вместо ТПУ-3), а с начала 1940 года радиостанцию сменили на 71-ТК-З. С конца 1939 года на танке начали устанавливать бакелитовые топливные баки, которые меньше страдали от пробития пулей. По опыту войны в Испании с 1 февраля 1939 года ввели надмоторные жалюзи с решетками типа «елочка», которые «предохраняли радиатор от прострела пулей и прокола штыком». Параллельно с этим шли работы по испытанию жалюзи «предохраняющих от заливания горючей жидкостью сверху».

Данная конструкция, представлявшая собой специальную двугорбую крышку (некоторые ветераны-танкисты называли ее «задница»), стала устанавливаться на Т-26 с лета 1939 года. Также на некоторых танках Т-26 установили компасы для слепого вождения, которые вскоре были сняты из-за несовершенства конструкции. В январе 1939 года была упразднена пулеметная установка в кормовой нише башни и установке фар боевого света, а поручневая антенна заменена на штыревую. Кроме того, на линейных танках была введена установка прибора ПТК на башне (до этого ПТК устанавливался только на радийных машинах.

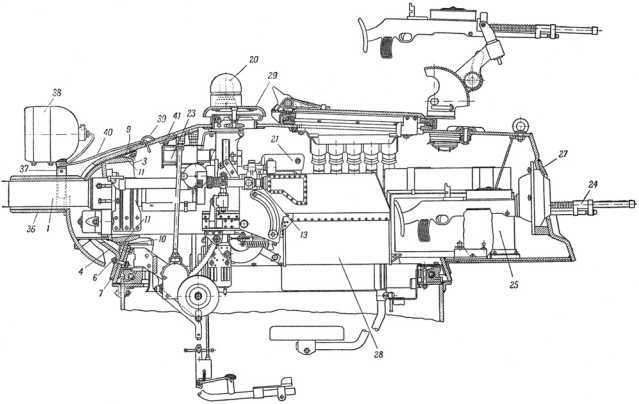

Продольный разрез конической башни танка Т-26 выпуска 1939 года (из книги «Танк Т-26. Руководство службы» издания 1940 года).

Поперечный разрез конической башни танка Т-26 выпуска 1939 года (из книги «Танк Т-26. Руководство службы» издания 1940 года).

Естественно, что все эти конструктивные изменения привели к увеличению массы танка, которая у Т-26-1 составила 10,3 т. Несмотря на усиление конструкции, ходовая часть машины работала на пределе. Значительно снизилась плавность хода, часто соскакивала гусеница, особенно на поворотах. Поэтому первоочередной задачей инженеров являлась разработка новой конструкции подвески для Т-26. Летом 1939 года в КБ завода № 185 под руководством С. Гинзбурга был разработан проект танка Т-26М с усиленным вариантом подвески. Она была выполнена по несколько переработанной схеме подвески чехословацкого танка Skoda IIа (эта машина в 1938 году проходила испытания в СССР и советское правительство рассматривало вопрос о ее покупке).

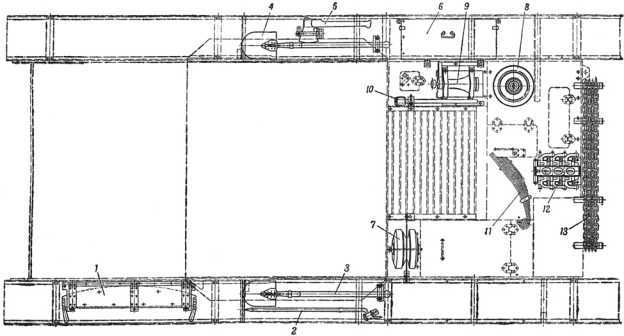

Вариант укладки ЗИП на корпусе танка Т-26 выпуска 1939–1940 годов с наклонной подбашенной коробкой (из книги «Танк Т-26. Руководство службы» издания 1940 года).

В конструкции новой подвески использовались опорные катки танка Т-28 и уширенная до 350 мм гусеница с увеличенной высотой гребней траков. За время испытаний танк прошел 655 км со средней скоростью 26,74 км/ч. Выводы комиссии, проводившей испытания, были следующими:

«Ходовая часть Т-26М прочна, надежна и дает значительно лучшую плавность хода, что позволяет применить на танке также более мощный двигатель. Гусеницы обеспечены от спадания, в том числе и при поворотах с креном до 40 градусов, что невозможно на других типах танков.

Сцепные качества гусеницы Т-26М выше, чем гусеницы серийного танка. Уширенные гусеницы, хоть и требуют затраты несколько больших усилий на поворотах, но улучшают проходимость на слабых грунтах и сцепление траков при преодолении препятствий».

Еще в ходе работ над Т-26М завод № 185 приступил к проектированию машины Т-26-5. В отличие от своего предшественника, новый танк должен был иметь форсированный до 130 л. с. двигатель и увеличенную до 20-мм броню бортов корпуса. Кроме того, на Т-26-5 предполагалось установить подвеску, испытанную на Т-26М и несколько модернизированную. Кроме того, на Т-26-5 планировалось опробовать подвеску конструкции инженера Переверзева с цилиндрическими пружинами (это подвеска была испытана на обычном Т-26-1. — Прим. автора).

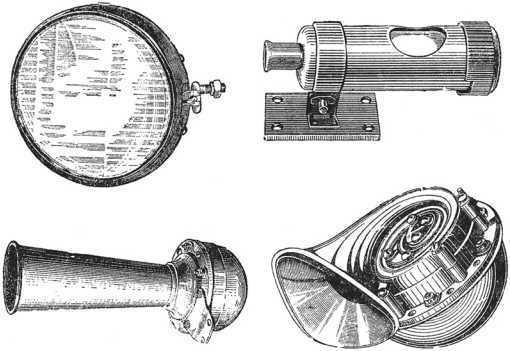

Общий вид передней фары, заднего фонаря (стоп-сигнала), звукового сигнала старого (до 1938 года) и нового образцов (из книги «Танк Т-26. Руководство службы» издания 1940 года).

Общий вид на корму корпуса танка Т-26 выпуска 1939–1940 годов (из книги «Танк Т-26. Руководство службы» издания 1940 года).

В конце лета танк Т-26-5 прошел испытания, показавшие хороший результат. Предполагалось, что с 1940 года новая модификация танка будет запущена в серию. Однако начавшаяся 30 ноября 1939 года советско-финляндская война внесла свои коррективы. С самого начала боевых действий заводы № 174 и № 185 переключились на выполнение заданий для нужд Действующей Армии — выпуск машин XT-133 (подробнее о химических танках — на стр. 82–89), проектирование и изготовление противоминных тралов, шпор для траков гусениц, экранировку танков и т. п. Поэтому времени на организацию производства Т-26-5 не осталось. Кроме того, так и не удалось довести до нормального работоспособного состояния двигатель мощностью 130 л. с. Правда, еще с начала 1939 года в КБ завода № 185 велись работы по созданию дизельного мотора «744», выполненного в габаритах двигателя Т-26. Предполагалось, что мощность дизеля «744» будет порядка 150–180 л. с.

К январю 1940 года было изготовлено два варианта такого двигателя, один из которых прошел испытания в танке Т-26-1. Несмотря на ряд выявленных недостатков, доработка дизеля «744» обещала значительно повысить скоростные и маневренные качества Т-26. Однако после того, как в марте 1940 года завод № 185 был влит в состав завода № 174, все работы по дизелю «744» прекратили.

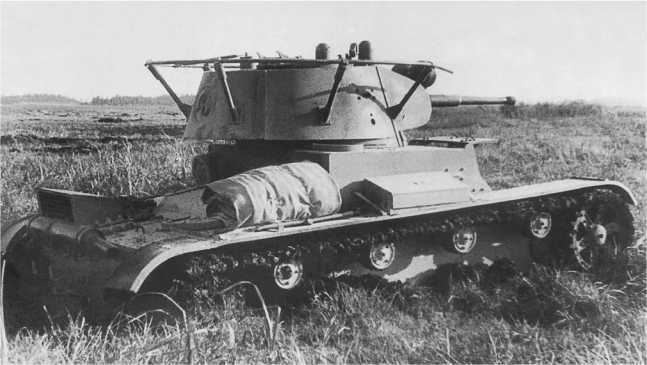

Танк Т-26-1 выпуска 1939 года. НИБТ полигон, 1946 год. Машина прошла ремонт и имеет несвойственные для Т-26-1 черты: отсутствие броневого колпака на фаре, нестандартный ящик ЗИП на левом крыле (АСКМ).

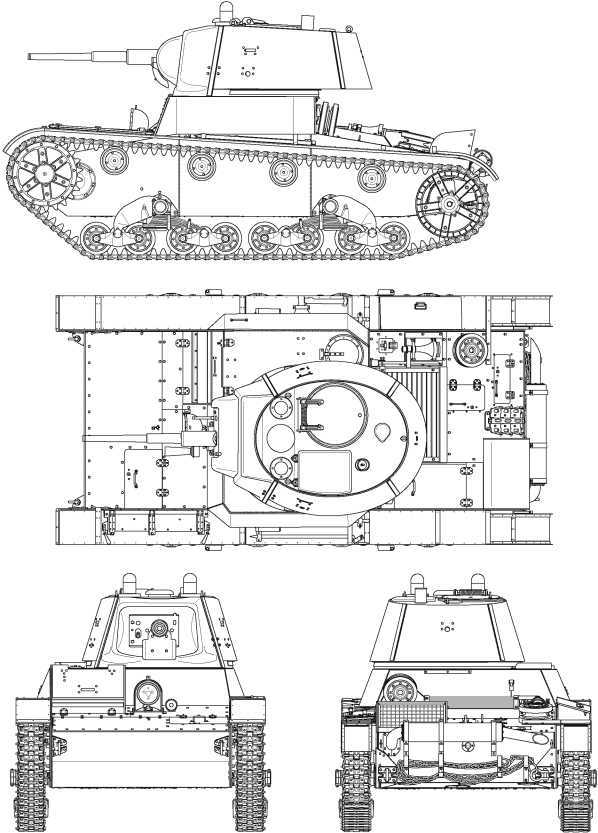

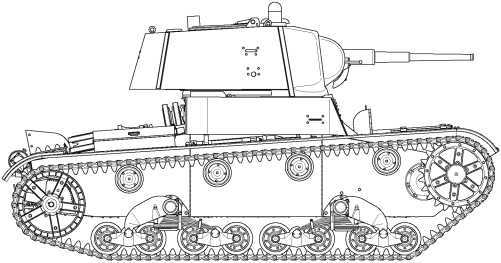

Радийный танк Т-26-1 выпуска 1940 года. Машина имеет подбашенную коробку с наклонными стенками, коническую башню со штампованной маской пушки, установку командирского перископа ПТК и штыревую антенну.
