В трех- и двухдверных автомобилях («Опель-Астра», «Форд-Эскорт», ВАЗ-2108, «Запорожец» и др.) спинки передних сидений откидываются вперед, чтобы открыть пассажирам доступ к заднему сидению.

Кузова типа «хэтчбэк» и «универсал» можно преобразовывать из пассажирского в грузовой вариант и наоборот. При этом убирается складная полка или тент, отделяющий багажное отделение от пассажирского салона, а заднее сиденье складывается, в результате чего получается довольно внушительное пространство для перевозки объемных или многочисленных грузов.

Днища кузовов, а также внутренние поверхности крыльев покрыты специальным средством для защиты от коррозии и улучшения шумоизоляции. Но, несмотря на это, рекомендуется сделать полную антикоррозийную обработку кузова (в российских условиях эксплуатации это особенно актуально).

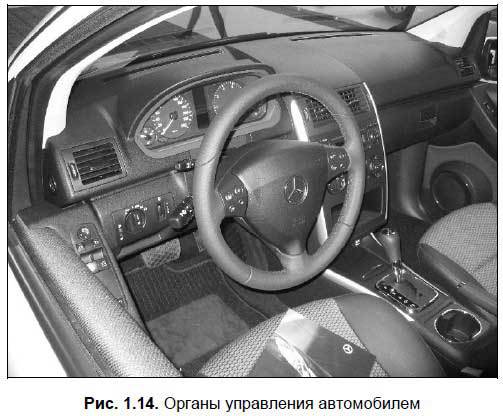

Внутри салона располагаются все органы управления автомобилем (рис. 1.14), а также великое множество устройств и приспособлений, призванных обеспечить комфорт, безопасность и удобство во время движения. К ним, в частности, относятся пепельница, подлокотники сидений, подголовники, ремни безопасности и т. д.

Снаружи кузов автомобиля окрашен заводом-изготовителем. Причем краска кладется не на голый металл: процесс покраски современного автомобиля довольно сложен и состоит из нескольких этапов: подготовка поверхности кузова к покраске, грунтовка, сушка, нанесение основного слоя и т. д. Это обусловлено тем, что автомобили эксплуатируются в сложных условиях — жара, дождь, снег, химические реагенты на дорогах и т. д., что подразумевает необходимость высокой антикоррозийной стойкости кузова и надежность всех слоев краски.

Силовой установкой любого автомобиля является двигатель внутреннего сгорания (рис. 2.1).

В данной главе мы расскажем о его устройстве и основных принципах работы.

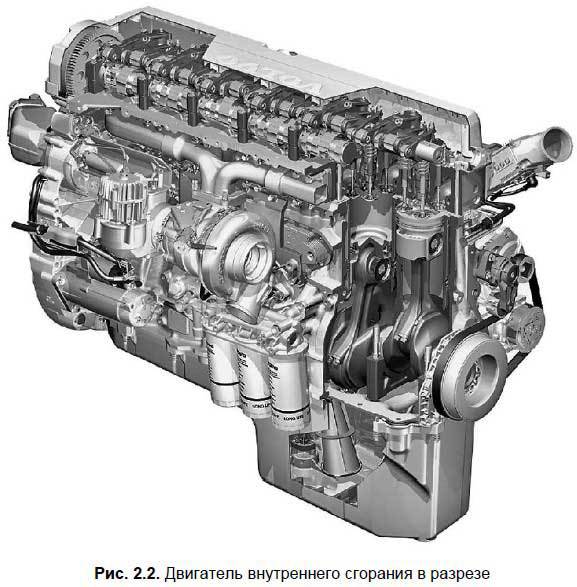

Работа двигателя внутреннего сгорания базируется на превращении тепловой энергии, образующейся в результате сгорания топлива, в механическую энергию, которая и применяется для приведения автомобиля в движение. При этом двигатель включает в себя следующие агрегаты, детали и узлы: головка блока цилиндров, блок цилиндров, поршни, поршневые кольца, поршневые пальцы, шатуны, коленчатый вал, маховик, распределительный вал с кулачками, клапана, свечи зажигания (рис. 2.2).

Автомобили малого и среднего класса оборудуются обычно четырехцилиндровыми двигателями внутреннего сгорания. Именно такими моторами оснащались «Москвичи» и «Жигули» — самые известные представители советского автопрома. Машины среднего и большого класса могут оснащаться и шести-, и восьми-, и двенадцатицилиндровыми моторами. Здесь прослеживается следующая закономерность: чем больше цилиндров — тем мощнее мотор, но, с другой стороны, и тем больше топлива он будет расходовать.

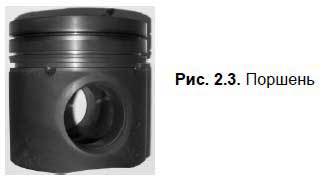

Чтобы лучше уяснить принцип работы двигателя внутреннего сгорания, рассмотрим его на примере одноцилиндрового бензинового мотора. Его главной частью является цилиндр, внутренняя поверхность которого отполирована до зеркального состояния. Наглядно представить цилиндр очень просто — достаточно перевернуть вверх дном простой стакан. На цилиндре установлена съемная головка, а внутри его располагается поршень (рис. 2.3).

Поршень двигается внутри цилиндра вертикально — вверх-вниз. Снаружи по окружности поршня в специальных канавках расположены поршневые кольца. Дело в том, что поршень не прилегает плотно к внутренней поверхности цилиндра, а поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, а во-вторых — не «пускают» моторное масло в камеру сгорания (она находится над верхним положением поршня).

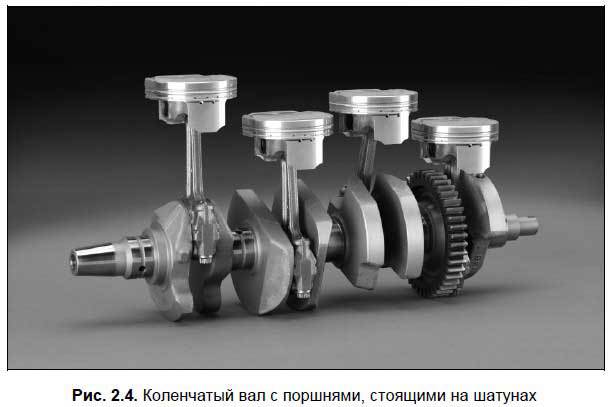

Поршень монтируется на шатуне с помощью поршневого пальца, а шатун, в свою очередь — на кривошипе коленчатого вала (рис. 2.4).

При сгорании горючей смеси образующиеся газы расширяются и давят на поверхность поршня, в результате чего он движется вниз и через шатун передает свою энергию на коленчатый вал, заставляя его вращаться. На конце коленвала находится маховик — массивный металлический диск. Он обеспечивает инерционное вращение коленчатого вала, благодаря чему совершаются подготовительные такты рабочего цикла двигателя.

Горючая смесь, представляющая собой смесь паров бензина и воздуха, поступает в камеру сгорания через впускной клапан, а после сгорания превращается в выхлопные газы и выходит через выпускной клапан. И впускной, и выпускной клапана открываются тогда, когда их толкает соответствующий кулачок распределительного вала, и вновь плотно закрывают отверстие с помощью мощных пружин, когда кулачок уходит.

Распределительный вал приходит в движение от коленчатого вала. В головке блока цилиндров есть специальное отверстие с резьбой, в которое вкручивается свеча; именно она дает искру, от которой воспламеняется горючая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьмицилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в этих положениях он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее крайнее его положение — нижней мертвой точкой (сокращенно соответственно ВМТ и НМТ). Расстояние между верхней и нижней мертвыми точками называется ходом поршня.

Когда поршень находится в верхней мертвой точке, над ним остается пространство, которое называется камера сгорания; именно в этом пространстве воспламеняется и сгорает горючая смесь. В результате воспламенения образуется нечто вроде минивзрыва, который отталкивает поршень вниз — именно в этот момент происходит превращение тепловой энергии в механическую: двигаясь вниз, поршень толкает коленчатый вал, от которого крутящий момент передается на ведущие колеса автомобиля (более подробно о том, как это происходит, вы узнаете позже). Объем, занимаемый камерой сгорания, так и называется — объем камеры сгорания.

Объем, который находится в пространстве между ВМТ и НМТ, называется рабочим объемом цилиндра. Если сложить объем камеры сгорания и рабочий объем цилиндра, получится полный объем цилиндра.

Сумма полных объемов всех цилиндров двигателя внутреннего сгорания называется рабочим объемом двигателя.

Рабочий цикл двигателя внутреннего сгорания — это определенная последовательность процессов, периодически совершающихся в каждом цилиндре.

Все двигатели внутреннего сгорания делятся на две категории: четырехтактные и двухтактные. Как нетрудно догадаться, в первом случае один рабочий цикл совершается за четыре хода поршня, а во втором — за два хода поршня. Отметим, что современные автомобили, за редким исключением, оснащаются четырехтактными моторами. А двухтактные двигатели устанавливаются обычно на мотоциклах, мопедах, моторных лодках и т. п.

Рабочий цикл четырехтактного двигателя внутреннего сгорания включает в себя следующие такты: впуск, сжатие, рабочий ход и выпуск.

Начинается рабочий цикл с первого такта — впуска горючей смеси в цилиндр двигателя. Отметим, что топливо сгорает в камере сгорания не в чистом виде, а в виде смеси его паров с воздухом. Для подготовки топливно-воздушной смеси предназначен специальный прибор, который называется карбюратор (но в современных машинах карбюраторы, как правило, не используются — там эти функции возложены на специальные электронные приборы).
