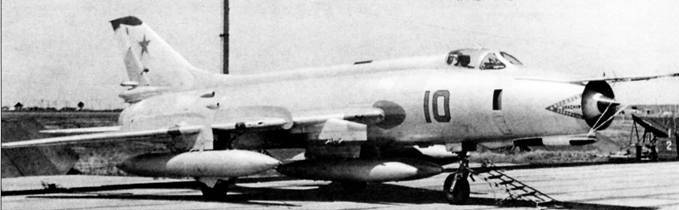

Истребитель-бомбардировщик Су-17М2 первых серий
Серьезным недостатком прицельного оборудования самолетов Су-17 и Су-17М являлось то, что определение наклонной дальности до наземной цели (сущность термина нетрудно уяснить, представив картину атаки самолетом цели и линию прицеливания в пространстве, тянущуюся к объекту по наклонной) производилось летчиком визуально или при помощи вычислителя прицела, специальный блок которого позволял вычислять расстояние "геометрическим" способом, по значению барометрической высоты и углу пикирования самолета. Дальность до цели, в свою очередь, является главнейшей "вводной" при решении прицельной задачи (достаточно вспомнить хотя бы прицельную планку автомата Калашникова). При этом ввод высоты от барометрического высотомера в условиях холмистого или гористого рельефа местности, изменения атмосферного давления в районе цели и неучета поправок на его динамическое запаздывание приводил к недопустимому увеличению ошибок в определении дальности и момента открытия огня. В результате точность поражения цели, особенно малоразмерной, оставляла желать лучшего. Радиодальномер, достаточно эффективный при работе по воздушным целям, оказался практически непригодным при действии по наземным объектам из-за их неконтрастное™ на местности и помех от земной поверхности. Для преодоления этой проблемы требовалось применить новые технические решения, и они были найдены.
В контейнере подвижного конуса воздухозаборника разместили моноблок лазерного дальномера "Фон", разработанного Уральским оптико-механическим заводом. Он являлся новинкой тех лет в прицельной аппаратуре, обеспечивая невиданную ранее точность определения дальности до цели. Лазерный дальномер, именовавшийся также «оптическим квантовым локатором», был сопряжен с прицелами и СВС и выдавал потребителям текущее значение дальности, бравшееся за основу при бомбометании (с горизонтального полета, пикирования и на выходе из него), стрельбе из пушек и пуске неуправляемых ракет по наземным целям. Наклонная дальность до наземной цели могла определяться в диапазоне от 400 до 5000 м и вычислялась по разнице во времени между моментом излучения и приемом светового импульса. Максимальная ошибка измерения составляла не более 30 м, что было в несколько раз лучше, нежели у радиодальномеров (не говоря уже об их ненадежности при работе по наземным объектам). Подвижное зеркало "Фона", связанное с автоматикой прицела, отслеживало угол визирования (от 0 до -17°) подвижной марки и его луч синхронно следовал вместе с маркой, обеспечивая текущее решение прицельной задачи.
При атаке "Фон" включался за 5-10 секунд до начала прицеливания, а через полминуты после совмещения прицельной марки с целью автоматически выключался. Лазерный дальномер был весьма эффективным устройством, однако, как и все оптические устройства, обеспечивал выполнение задачи преимущественно в ясную погоду при метеорологической видимости не менее 10 км, в то время как туман, дождь и снег (и, особенно, пыль или дым над полем боя) значительно поглощали луч и затрудняли работу "Фона".
Под окно "Фона" на нижней поверхности конуса пришлось сделать "лыску", что вызвало опасения двигателистов за нормальную работу воздухозаборника при искаженных обводах входного устройства. Тем не менее, оказалось, что "лыска" никак не сказалась на его работе в нормальных режимах, неравномерности потока и потерь полного давления на входе не возникало, хотя и несколько снизились противопомпажные запасы, из-за чего на больших скоростях мог возникать "зуд" в воздухозаборнике — явление неприятное, но не опасное и устраняемое плавным дросселированием двигателя.
Результаты огромной работы по повышению точностных характеристик истребителя-бомбардировщика наглядно демонстрировали результаты проведенных Госиспытаний. Так, при бомбометании с пикирования вероятное отклонение полного рассеивания бомб от цели для G/-17M2 составляло в среднем порядка 20 м, тогда как у Су-17 эти параметры равнялись 90 — 100 м. Летчик-испытатель ГНИКИ ВВС А.А.
Иванов на машине № 04–06, на которой был проведен большой объем работ по отработке оборудования и боевого применения, в октябре 1975 года демонстрировал "зачет" в бомбометании, укладывая бомбы в пикировании не далее 20 м от центра мишени, а с горизонтального полета с малой высоты — с разбросом не больше +50 м -25 м от "креста" мишени.

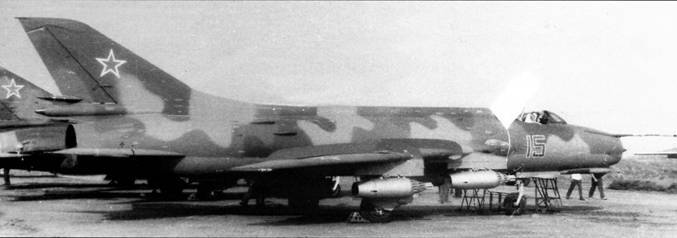

Су-17М2 с четырьмя блоками УБ-32А-73 под крылом
Визирная головка автоматического стрелкового прицела АСП-17
Вместе с тем, оснащение машины дало порядочную прибавку в весе: тогдашние новинки отечественной промышленности представляли собой довольно громоздкие изделия, доставлявшие хлопот при компоновке (отчего самолет и получил никак не украшавшую его "бороду") и немало весившие. Один только комплект нового прицельного оборудования имел массу без малого вдвое больше предыдущего: стрелковый прицел АСП-17 весил 58 кг. На аппаратуру лазерного дальномера «Фон» приходилось еще 44 кг. Свою долю вносили агрегаты навигационного комплекса с четырехпудовыми ДИСС-7 и ИКВ, по 64 кг в каждом. Даже магнитный самописец "Тестер-УЗ" тянул на 43 кг (против 17 кг у прежнего фоторегистратора САРПП-12ГМ). Установка нового оборудования и вооружения привела к общему увеличению веса самолета по сравнению с Су-17М примерно на 400 кг, что несколько ухудшило летные и маневренные характеристики самолета. Сама компоновка нового оборудования даже при удлинении носовой части потребовала потеснить прежнюю аппаратуру: объемистый вычислитель прицела АСП-17 и его блоки заняли практически все пространство за приборной доской, образовав там так называемый «приборный отсек», довольно громоздкому решающему устройству бомбардировочного прицела нашлось место в «бочке» конуса, по соседству с моноблоком лазерного «Фона».
Неуправляемое реактивное вооружение Су-17М2 дополнили возможностью использовать на самолете одноразовые блоки НАР Б- 8–0. Их предполагалось применять в "особый период" при масштабных боевых действиях, когда вопрос о каком-либо ресурсе вооружения и авиатехники естественным образом терял смысл. Основные части блока выполнялись из дешевых и доступных материалов — фибры и картона. Это позволяло, при необходимости, развернуть их производство на любых подходящих предприятиях, от мебельных цехов до небольших столярных мастерских. После пуска всех ракет летчик сбрасывал и сами блоки, для чего в кабине имелся специальный переключатель. Однако, ввиду использования менее прочных материалов-заменителей, полет с одноразовыми блоками нужно было выполнять с ограничениями по режимам, с меньшими скоростями и перегрузками. Б-8-0 в нескольких вариантах (в том числе и с разрушаемым передним обтекателем, сносившимся самими ракетами при стрельбе) были приняты на вооружение и поставлены на снабжение, однако в боевой подготовке не использовались, оставаясь на хранении "на черный день".
Поскольку отсек конуса воздухозаборника занял моноблок "Фона", аппаратуру радиокомандной линии наведения для ракет X- 23М переместили в контейнер, подвешиваемый на балочный держатель под крыло (как это делалось и на поздних Су-17М). Бомбардировочное (различные типы авиабомб, зажигательных баков, разовых бомбовых кассет (РБК) и связок (РБС) общим весом до 4000 кг), реактивное и противорадиолокационное вооружение перешло на Су-17М2 без существенных изменений с "эмки".
Для самообороны самолета или использования его в качестве истребителя "двойка", а также последние серии Су-17М могли оснащаться 2–4 управляемыми ракетами класса "воздух-воздух" Р-60 с тепловой головкой самонаведения (ТГС) и трехкилограммовой стержневой боевой частью. Подвеска "изделий" осуществлялась на пусковые устройства АПУ-60-1 или АПУ- 60–11 (последние несли сразу по две ракеты). Компактная и надежная Р- 60, отвечавшая требованиям маневренного воздушного боя, удачно вписалась в арсенал вооружения самолета. Испытания ракеты были проведены в 1975 году с использованием самолета Су-17М. Тем самым истребители-бомбардировщики наконец-то получили ракетное оружие для борьбы с воздушными целями, чего так и не дождались Су-7Б.
