Система управления – механическая с жесткой проводкой к рулям и элеронам. В контур управления элеронами включены обратимые бустеры БУ-1. Триммеры отклоняются электроприводами УТ-6Д. Щитки-закрылки и тормозные щитки управляются гидравликой. Отклонения щитков-закрылков левой и правой консолей крыла синхронизированы посредством механической передачи. Механическую синхронизацию имеют и тормозные щитки.

Гидросистема самолета обеспечивает отклонение элеронов, выпуск-уборку шасси, щитков-закрылков и тормозных щитков. Она включает гидронасос, бачок с гидрожидкостью, гидроаккумулятор с загрузочным автоматом, трубопроводы и арматуру. Рабочая жидкость на основе спирта и глицерина – ЛТ-СИА. Объем рабочей жидкости – 18 л. Нормальное давление в гидросистеме составляет 135 кгс/см? .

Воздушная система состоит из основной и резервной. Основная обеспечивает работу тормозов колес шасси, герметизацию кабины летчика и перезарядку пушек. В аварийной ситуации выпуск шасси и торможение колес обеспечивает резервная система. Давление воздуха в двух баллонах основной пневмосистемы – 110 кгс/смг , в баллоне резервной – 50 кгс/см? . Все баллоны заполняются сжатым воздухом от внешнего источника.

Электросистема обеспечивает питание потребителей постоянным и переменным током. Источниками постоянного тока с номинальным напряжением 28,5 В являются генератор ГСР-3000 (или ГСК-1500) и аккумуляторная батарея 12А30 (или 12САМ28). Подачу переменного тока напряжением 36 В обеспечивают преобразователи МА-100 и МА-250.

Приборное оборудование самолета. В состав пилотажнонавигационной группы приборов входят: указатель скорости КУС-1200, высотомер ВД-15 (или ВД-17), авиагоризонт АГИ-1 (или АГК-47Б), индикатор скольжения ИУП-46, вариометр ВЛР-75, дистанционный гиромагнитный компас ДГМК-З и указатель числа Маха М-0.95. В состав радиооборудования входят: система захода на посадку по приборам ОСП-48, состоящая из радиокомпаса АРК-5, радиовысотомера малых высот РВ-2 и маркерного посадочного радиоприемника МРП-48, а также ответчик системы госопознавания СРО-1 и приемо-передающая радиостанция РСИ-6 (предусмотрена возможность установки радиостанции РСИУ-3).

Вооружение включает одну пушку Н-37Д калибром 37 мм (боекомплект 40 снарядов) и две НР-23 калибром 23 мм (боекомплект по 80 снарядов на ствол). При стрельбе летчик использует автоматический прицел АСП-ЗН. Под крылом предусмотрена подвеска на замках БД2-48 двух авиабомб калибром до 100 кг.

МиГ-15бис из пилотажной группы «Красные соколы». Московский округ ПВО, 1954 г.

МиГ-15бис м-ра А. С. Бойцова из 16-го ИАП 97-й ИАД ВВС СССР. Война в Корее, лето 1953 г.

МиГ-15бис ВВС OAP. Авиабаза Эль-Ариш, июнь 1967 г.

УТИ МиГ-15 ВВС Ирака, 1991 г.

SBLim-2 ВВС Польши, середина 1970-х гг. Aero India 2013

Андрей Хаустов/ «АиВ»

Фото автора

С 6 по 10 февраля в Бангалоре, столице индийского штата Карнатака, на авиабазе ВВС Индии Елаханка прошел 9-й международный авиасалон Aero India 2013. В выставке участвовали 675 различных компаний и организаций (295 – индийских и 380 – иностранных) из 77 стран мира. За время работы салон посетило более 75000 специалистов и гостей.

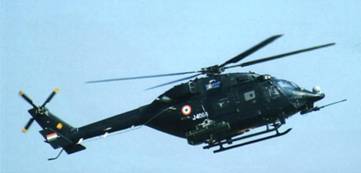

Легкий вооруженный вертолет ALH Rudra Mk.4

Экономика Индии сегодня на подъеме. Для превращения этой одной из крупнейших по населению (более 1,2 млрд. чел.) страны в государство с высоким уровнем развития ее правительство уделяет огромное внимание высокотехнологическим отраслям промышленности. В современном аэрокосмическом комплексе Индии Бангалор занимает особое место. В почти 8-миллионном городе размещено большое количество научно-исследовательских центров, фирм и корпораций, а также производственных мощностей. Здесь располагаются штаб-квартиры NAL (National Aerospace Laboratories – индийский аналог российского ЦАГИ) и Национальной авиастроительной корпорации HAL(Hindustan Aeronautics Limited), Центр разработки авиационных систем CABS (Centre for Airborne Systems), Государственная оборонная организация исследований и разработок DRDO (Defence Research and Development Organisation), другие исследовательские организации и предприятия. Также Бангалор – центр развития информационных технологий, там сосредоточено более половины программистов Индии и организована местная «силиконовая долина». Планируется создание новых и совершенствование ранее имеющихся мощностей. На развитие авиационного сектора в штате Карнатака предусмотрены госинвестиции в 10 млрд. USD на период ближайших 10 лет.

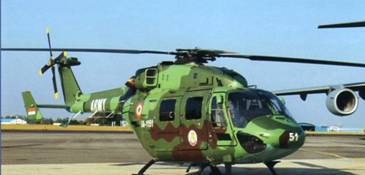

Легкий многоцелевой вертолет ALH Dhruv Mk.3

Но вернемся к Aero India 2013. Это прежде всего выставка вооружений и оборонных технологий. Поэтому основная деловая активность шла вокруг военных программ. Говоря о данной выставке нельзя не отметить, что принципиально новой техники, в сравнении с предыдущими годами, здесь не появилось, зато активно выставлялись готовые образцы индийской продукции и фавориты тендеров по закупке вооружений прошлых лет. Так, в статической экспозиции был представлен вертолет Ми-17В-5. Контракт на 80 таких машин будет выполнен в апреле этого года, и сразу начнется реализация другого соглашения, предусматривающего поставку индийской армии еще 59 вертолетов. Первый закупленный Индией тяжелый транспортник С-17, взлетевший в январе этого года, по понятным причинам не попал на салон, поэтому на стоянке его изображал С-17 ВВС США.
