Система кондиционирования воздуха обеспечивает необходимые давление и температуру в кабине экипажа, охлаждение отсеков БРЭО, наддув топливных и гидравлических баков, обогрев фонаря кабины, работу ПОС воздухозаборников и противоперегрузочных костюмов пилотов. Воздух для СКВ отбирается за последней ступенью компрессора каждого из двигателей, после чего охлаждается в турбохолодильнике до 150 °C.

До высоты 2440 м давление в кабине экипажа атмосферное, а далее поддерживается постоянным до высоты 7130 м. Выше система обеспечивает избыточное давление в кабине 0,4 кг/см?.

Кислородная система включает емкости с жидким кислородом, газогенераторы и кислородные маски летчика и оператора. Емкости кислородных баллонов хватает на 8 ч полета.

Целевое оборудование. Самолет оснащен разнообразным фоторазведывательным оборудованием, которое размещается в подфюзеляжном контейнере. В носовой части разведывательного контейнера находится АФА перспективной съемки КА-51А, за ним — плановые фотоаппараты для дневной и ночной азимутальновертикальной съемки: КА-50А и КА-62А. В средней части этого контейнера расположен сменный модуль с двумя АФА для панорамной съемки. Используются три варианта сменного модуля, которые включают в различных сочетаниях фотоаппараты: КА-53А, КА-57А, КА-58А, KS-68A и KS-69A.

Оборудование радиоэлектронной разведки включает станцию бокового обзора AN/APD-7, инфракрасную систему разведки AN/AAS-21 и пассивную станцию радиоэлектронной разведки AN/ALQ-61. Станция AN/APD-7 — некогерентная РЛС, антенны которой расположены по бокам разведконтейнера. Максимальная ширина полосы обзора составляет 130 км. AN/AAS-21 представляет собой ИК-станцию со строчной разверткой для инфракрасного фотографирования местности. Объектив этой станции установлен на нижней поверхности хвостовой части разведконтейнера.

Летно-технические характеристики

Летно-технические характеристики

А-5А RA-5C
Длина фюзеляжа, м 23,33
Длина фюзеляжа (киль сложен, носовой обтекатель поднят), м 19,92
Размах крыла при разложенном/ сложенном положении консолей, м 16,16/12,8
Удлинение крыла 4,02 3,73
Средняя аэродинамическая хорда крыла, мм 4621 5105
Площадь крыла, м? 65,03 70,02
Высота самолета на стоянке при разложенном/сложенном киле, м 6,4/4,72
База/колея шасси, мм 6,63/3,54
Масса пустого самолета, кг 14839 17009
Нормальная взлетная масса с полной заправкой внутр. баков, кг н. Д. 29777
Максимальная взлетная масса (эксплуатация с аэродрома), кг 25534 36100
Максимальная взлетная масса (эксплуатация с авианосца), кг 25534 36100
Перегрузочная взлетная масса, кг 28555 н. Д.
Максимальная посадочная масса (эксплуатация с аэродрома), кг 25020 29932
Максимальная посадочная масса (эксплуатация с авианосца), кг 17463 21319
Максимальная скорость у земли, км/ч 1297
Максимальная скорость на высоте 12200 м, км/ч 2124
Начальная скороподъемность у земли, м/мин. 2438 2012
Практический потолок, м 15880 14935
Боевой радиус действия в ударном варианте, км 2074 2066
Боевой радиус действия в варианте разведчика, км - 2427
Перегоночная дальность полета, км 2908 3300

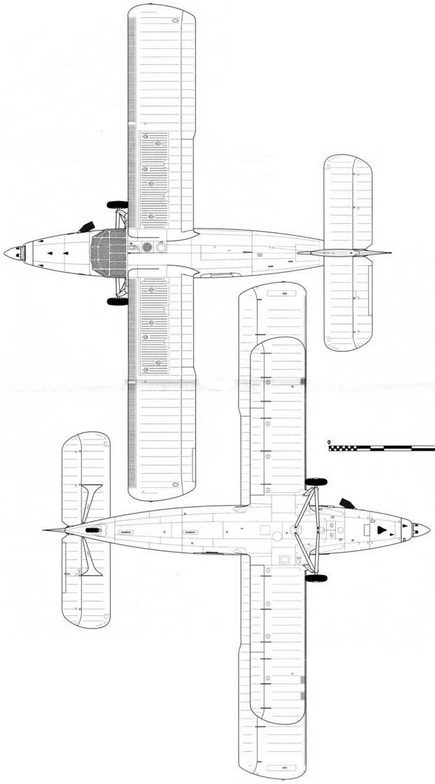

Авиация и Время 2013 03 - pic_137.jpg

Ан-2МС

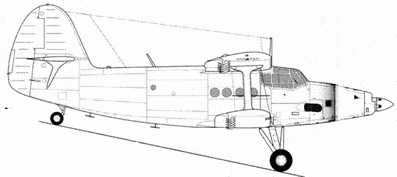

Авиация и Время 2013 03 - pic_138.png
Авиация и Время 2013 03 - pic_139.jpg

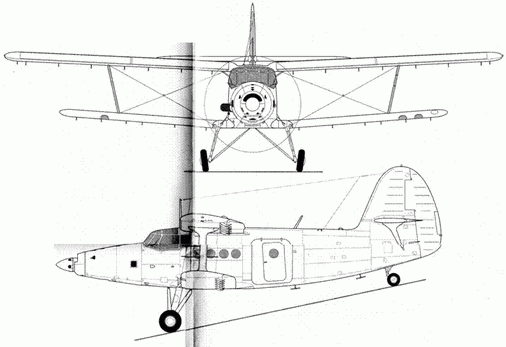

Авиация и Время 2013 03 - pic_140.png
Авиация и Время 2013 03 - pic_141.jpg

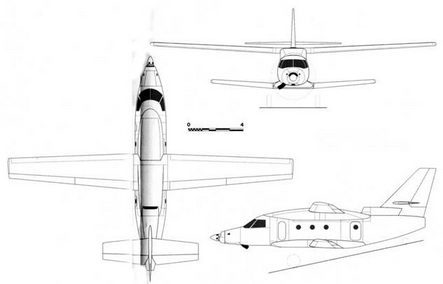

Схема проекта самолета А-2ТВР-БГ

Проектные параметры по данным СибНИА
А-2ТВР-БГ
Длина самолета, м 16,27
Размах крыла, м 20,77
Высота самолета на стоянке, м 7,20
Максимальный взлетный вес. кг 8600
Максимальная коммерческая нагрузка, кг 3500
Число пассажирских мест 14-19
Крейсерская скорость полета, км/ч 500
Максимальная дальность полета, км 4000
Крейсерская высота полета, м 7000
Расход топлива, кг/ч 250
Цена, млн долл. 1,5–2,0
Основные характеристики самолетов Ан-2
Ан-2 Ан-2МС Ан-3
Масса пустого самолета, кг 3350 2890 3450
Максимальная коммерческая нагрузка, кг 1500 1500 1800
Крейсерский расход топлива, л/ч 195 160 260
Крейсерская скорость полета, км/ч 200 200 240
Максимальная высота полета, км/ч 4400 6000 4900
Дальность полета с полной нагрузкой, км 780 1400 900
Время наборы высоты 3000 м, мин 26 11 10
