На логическом уровне можно установить идентифицирующую связь один-ко-многим, связь многие-ко-многим и неидентифицирующую связь один-ко-многим (соответственно это кнопки слева направо в палитре инструментов).

В IDEF1X различают зависимые и независимые сущности. Тип сущности определяется ее связью с другими сущностями. Идентифицирующая связь устанавливается между независимой (родительский конец связи) и зависимой (дочерний конец связи) сущностями. Когда рисуется идентифицирующая связь, ERwin автоматически преобразует дочернюю сущность в зависимую. Зависимая сущность изображается прямоугольником со скругленными углами (сущность Заказ на рис. 2.21). Экземпляр зависимой сущности определяется только через отношение к родительской сущности, т. е. в структуре на рис. 2.21 информация о заказе не может быть внесена и не имеет смысла без информации о клиенте, который его размещает. При установлении идентифицирующей связи атрибуты первичного ключа родительской сущности автоматически переносятся в состав первичного ключа дочерней сущности. Эта операция дополнения атрибутов дочерней сущности при создании связи называется миграцией атрибутов. В дочерней сущности новые атрибуты помечаются как внешний ключ - (FK).

Рис. 2.21. Идентифицирующая связь между независимой и зависимой таблицей

В дальнейшем, при генерации схемы БД, атрибуты первичного ключа получат признак NOT NULL, что означает невозможность внесения записи в таблицу заказов без информации о номере клиента.

При установлении неидентифицирующей связи (рис. 2.22) дочерняя сущность остается независимой, а атрибуты первичного ключа родительской сущности мигрируют в состав неключевых компонентов родительской сущности. Неидентифицирующая связь служит для связывания независимых сущностей.

Рис. 2.22. Неидентифицирующая связь

Экземпляр сущности Сотрудник может существовать безотносительно к какому-либо экземпляру сущности Отдел, т. е. сотрудник может работать в организации, не числясь в каком-либо отделе.

Идентифицирующая связь показывается на диаграмме сплошной линией с жирной точкой на дочернем конце связи (см. рис. 2.21), неидентифицирующая - пунктирной (рис. 2.22).

Для создания новой связи следует:

установить курсор на нужной кнопке в палитре инструментов (идентифицирующая или неидентифицирующая связь) и нажать левую кнопку мыши (рис. 2.2);

щелкнуть сначала по родительской, а затем по дочерней сущности.

Форму линии связи можно изменить. Для этого нужно захватывать мышью нужную линию связи и переносить ее с места на место, пока линия не начнет выглядеть лучше.

В палитре инструментов кнопка

Для редактирования свойств связи следует "кликнуть" правой кнопкой мыши по связи и выбрать на контекстном меню пункт Relationship Editor.

В закладке General появившегося диалога можно задать мощность, имя и тип связи (рис. 2.23).

Мощность связи (Cardinality) - служит для обозначения отношения числа экземпляров родительской сущности к числу экземпляров дочерней.

Различают четыре типа мощности (рис. 2.24):

общий случай, когда одному экземпляру родительской сущности соответствуют 0, 1 или много экземпляров дочерней сущности не помечается каким-либо символом;

символом Р помечается случай, когда одному экземпляру родительской сущности соответствуют 1 или много экземпляров дочерней сущности (исключено нулевое значение);

символом Z помечается случай, когда одному экземпляру родительской сущности соответствуют 0 или 1 экземпляр дочерней сущности (исключены множественные значения);

цифрой помечается случай точного соответствия, когда одному экземпляру родительской сущности соответствует заранее заданное число экземпляров дочерней сущности.

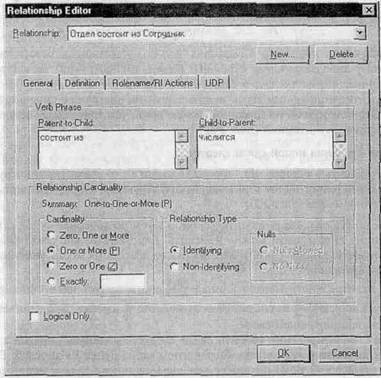

Рис. 2.23. Диалог Relationship Editor

По умолчанию символ, обозначающий мощность связи, не показывается на диаграмме. Для отображения имени следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Relationship и затем включить опцию Cardinality.

Имя связи (Verb Phrase) - фраза, характеризующая отношение между родительской и дочерней сущностями. Для связи один-ко-многим идентифицирующей или неидентифицирующей достаточно указать имя, характеризующее отношение от родительской к дочерней сущности (Parent-to-Child). Для связи многие-ко-многим следует указывать имена как Parent-to-Child так и Child-to-Parent.

Рис. 2.24. Обозначения мощности

Тип связи (идентифицирующая/неидентифицирующая). Для неидентифицирующей связи можно указать обязательность (Nulls). В случае обязательной связи (No Nulls) при генерации схемы БД атрибут внешнего ключа получит признак NOT NULL, несмотря на то что внешний ключ не войдет в состав первичного ключа дочерней сущности. В случае необязательной связи (Nulls Allowed) внешний ключ может принимать значение NULL. Необязательная неидентифицирующая связь помечается прозрачным ромбом со стороны родительской сущности (см. рис. 2.22).

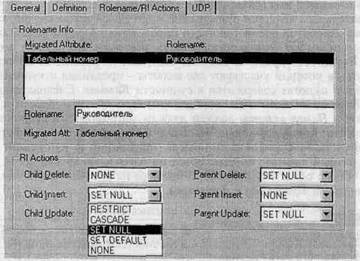

Рис. 2.25. Закладка Rolename/RI Actions диалога Relationship Editor

В закладке Definition можно дать более полное определение связи для того, чтобы в дальнейшем иметь возможность на него ссылаться.

В закладке Rolename/RI Actions можно задать имя роли и правила ссылочной целостности.

Имя роли (функциональное имя) - это синоним атрибута внешнего ключа, который показывает, какую роль играет атрибут в дочерней сущности.

Рис. 2.26. Имена ролей внешних ключей

В примере, приведенном на рис. 2.26, в сущности Сотрудник внешний ключ Номер отдела имеет функциональное имя "Где работает", которое показывает, какую роль играет этот атрибут в сущности. По умолчанию в списке атрибутов показывается только имя роли. Для отображения полного имени атрибута (как функционального имени, так и имени роли) следует в контекстном меню, которое появляется, если щелкнуть левой кнопкой мыши по любому месту диаграммы, не занятому объектами модели, выбрать пункт Display Options/Entities и затем включить опцию Rolename/Attribute (рис. 2.25). Полное имя показывается как функциональное имя и базовое имя, разделенные точкой (см. рис. 2.26).

Обязательным является применение имен ролей в том случае, когда два или более атрибутов одной сущности определены по одной и той же области, т. е. они имеют одинаковую область значений, но разный смысл. На рис. 2.27 сущность Продажа валюты содержит информацию об акте обмена валюты, в котором участвуют две валюты - проданная и купленная. Информация о валютах содержится в сущности Валюта. Следовательно, сущности Продажа валюты и Валюта должны быть связаны дважды и первичный ключ - Номер валюты должен дважды мигрировать в сущность Валюта в качестве внешнего ключа. Необходимо различать эти атрибуты, которые содержат информацию о номере проданной и купленной валюты (имеют разный смысл), но ссылаются на одну и ту же сущность Валюта (имеют общую область значений). В примере на рис. 2.27 атрибуты получили имена ролей Проданная и Купленная.
