Диалог Report Browser вызывается кнопкой

BPwin и Erwin. CASE-средства для разработки информационных систем - img_236.jpeg
в панели инструментов ERwin. Его внешний вид показан на рис. 2.120.

BPwin и Erwin. CASE-средства для разработки информационных систем - img_237.jpeg

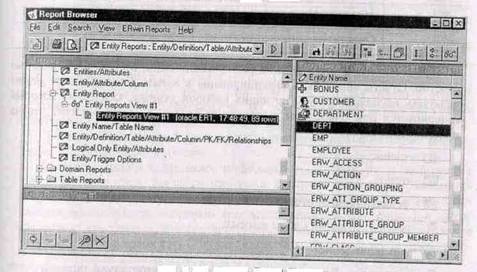

Рис. 2.120. Диалог Report Browser

Диалог Report Browser имеет собственное меню и панель инструментов. Назначение кнопок панели инструментов показано в табл. 2.7.

Таблица 2.7. Кнопки панети инструментов Report browser

Кнопки Назначение кнопки
BPwin и Erwin. CASE-средства для разработки информационных систем - img_238.jpeg
Создание нового отчета или папки
BPwin и Erwin. CASE-средства для разработки информационных систем - img_239.jpeg
Печать отчета
Просмотр результата выполнения отчета
BPwin и Erwin. CASE-средства для разработки информационных систем - img_240.jpeg
Выполнение отчета
BPwin и Erwin. CASE-средства для разработки информационных систем - img_241.jpeg
Фиксация изменений (для редактируемого отчета)
BPwin и Erwin. CASE-средства для разработки информационных систем - img_242.jpeg
Поиск элементов отчета: задание условий поиска, поиск следующей строки и поиск другого отчета, соответствующего строке
BPwin и Erwin. CASE-средства для разработки информационных систем - img_243.jpeg
Включение и выключение дерева отчетов
BPwin и Erwin. CASE-средства для разработки информационных систем - img_244.jpeg
Показать список выполненных отчетов в хронологическом порядке
BPwin и Erwin. CASE-средства для разработки информационных систем - img_245.jpeg
Перейти к предыдущему отчету (при создании нового отчета на основе строки существующего)
BPwin и Erwin. CASE-средства для разработки информационных систем - img_246.jpeg
Выбор колонок и сортировка выполненного отчета
BPwin и Erwin. CASE-средства для разработки информационных систем - img_247.jpeg
Ассоциирование строки отчета с иконкой
BPwin и Erwin. CASE-средства для разработки информационных систем - img_248.jpeg
Сохранение выполненного отчета в виде представления

В верхней левой части диалога расположено окно, отображающее дерево отчетов. Отчеты могут быть сгруппированы в папки. Каждый отчет может включать несколько результирующих наборов данных, каждое из которых генерируется при очередном выполнении отчета. Каждый элемент дерева помечен иконкой:

- папка;

- отчет;

- редактируемый отчет;

- результирующий набор данных;

- представление.

По умолчанию Report Browser содержит предварительно определенные отчеты, позволяющие наглядно представить информацию об основных объектах модели данных - как логической, так и физической. Для выполнения отчета достаточно дважды щелкнуть по нему в дереве отчетов или щелкнуть по соответствующей кнопке на панели инструментов. Результат выполнения отчета будет отображен в правом окне диалога Report Browser.

Иконка результирующего набора будет также добавлена в дерево отчетов.

В левом нижнем окне Report Browser отображается комментарий к отчету (вносится в диалоге ERwin Report Editor, см. ниже).

В нижней части диалога содержится дополнительная панель инструментов для управления деревом отчетов (табл. 2.8).

Таблица 2.8. Кнопки нижней панели инструментов Report Browser

Кнопка Назначение кнопки
BPwin и Erwin. CASE-средства для разработки информационных систем - img_249.jpeg
Редактировать выделенный отчет
BPwin и Erwin. CASE-средства для разработки информационных систем - img_250.jpeg
Удалить отчет
BPwin и Erwin. CASE-средства для разработки информационных систем - img_251.jpeg
Показать только верхний уровень дерева
BPwin и Erwin. CASE-средства для разработки информационных систем - img_252.jpeg
Сделать выбранную папку корнем дерева (показать только выбранную ветку дерева)
BPwin и Erwin. CASE-средства для разработки информационных систем - img_253.jpeg
Сделать корнем дерева родительскую папку (по отношению к выбранной)

2.5.2 Создание нового отчета

Для создания нового отчета следует выбрать пункт меню File/New

ERwin Report или щелкнуть по кнопке

BPwin и Erwin. CASE-средства для разработки информационных систем - img_254.jpeg
на панели инструментов. Появляется диалог ERwin Report Editor (рис. 2.121).

В поле Name следует внести имя отчета. Категория отчета (Category) указывает на тип объектов модели, по которым будет создаваться отчет (атрибуты, сущности, домены, связи и т. д.).

Закладки Definition и Note служат соответственно для внесения определения и комментария к отчету.

Закладка Options отображает информацию, которая будет включена в отчет. В левой части закладки находится иерархический список категорий (Category). Папки в этом списке могут раскрываться и сворачиваться. Окно выбора !!! позволяет включить соответствующий пункт списка в отчет. Иконка !!! показывает, что соответствующую колонку в полученном отчете можно будет редактировать. Папка с символом !!! позволяет выбрать условия фильтрации данных отчета, а с символом !!! - условия сортировки.

Кроме списка закладка содержит следующие элементы управления:

группу Options - позволяет выбрать режим отображения элементов в списке - показывать все возможные или только выбранные;

Collapse All - сворачивает все папки списка;

Clear All - отменяет все предварительно выбранные опции;

Show Selected - раскрывает папки с выбранными опциями.

После щелчка по кнопке ОК отчет будет добавлен в список отчетов диалога Report Browser. Для выполнения отчета нужно либо дважды щелкнуть по его имени в списке, либо щелкнуть по кнопке

BPwin и Erwin. CASE-средства для разработки информационных систем - img_255.jpeg
в палитре инструментов.

BPwin и Erwin. CASE-средства для разработки информационных систем - img_256.jpeg

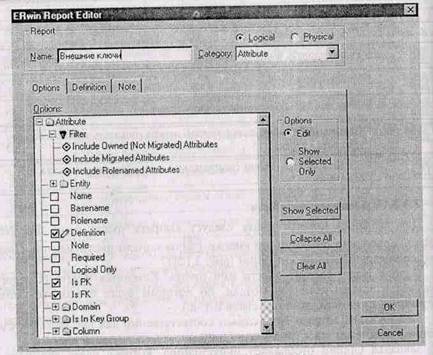

Рис. 2.121. Диалог ERwin Report Editor

Существующий отчет, в том числе предопределенный, тоже можно изменить с помощью редактора, если в списке щелкнуть правой кнопкой мыши по имени отчета и выбрать во всплывающем меню пункт Edit ERwin Report.

Полученный после выполнения отчета результирующий набор данных можно отформатировать, распечатать, экспортировать или сохранить в виде представления.

Для редактирования результирующего набора данных следует в списке щелкнуть правой кнопкой мыши по имени набора и выбрать во всплывающем меню пункт Edit report format. В появляющемся диалоге Report Format можно изменить сортировку данных, очередность колонок, сделать колонку невидимой, задать ее стиль.

Для экспорта результирующего набора данных следует в списке щелкнуть правой кнопкой мыши по имени набора и выбрать во всплывающем меню пункт Export result set. Допустимые форматы экспорта:
