Создание трансформаторов с замкнутым магнитопроводом

Как известно, современные трансформаторы имеют замкнутый магнитопровод, а их первичные обмотки включаются в сеть параллельно. В системе Яблочкова магнитопровод трансформатора был разомкнутым, и поэтому при последовательном включении первичных обмоток включение и выключение свечей во вторичных обмотках не оказывало существенного влияния на работу приемников. Но по мере эксплуатации трансформаторов было установлено, что замкнутый магнитопровод уменьшает потери энергии и повышает КПД.

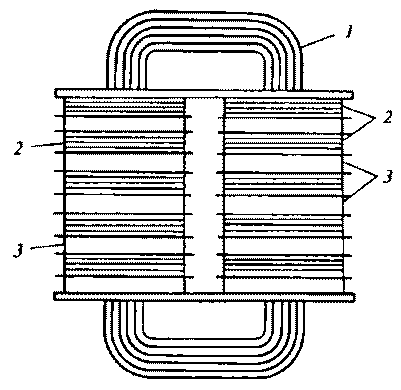

Первые трансформаторы с замкнутым магнитопроводом были созданы английскими инженерами братьями Джоном и Эдвардом Гопкинсонами в 1884 г. Магнитопровод 1 был набран из стальных полос, разделенных изоляционным материалом, что снижало потери на вихревые токи. Первичные 2 и вторичные 3 катушки (соответственно высшего и низшего напряжений) размещались на магнитопроводе, чередуясь между собой, что уменьшало магнитное рассеяние (рис. 7.4).

К середине 80-х гг. XIX в. в связи с бурным развитием промышленности, торговли и транспорта все более остро возникает потребность в решении проблемы экономичной передачи электроэнергии на значительные расстояния. Исследования ученых и инженеров показали, что наиболее эффективный путь – в использовании переменного тока высокого напряжения.

История выдающихся открытий и изобретений  - pic_48.png

Рис. 7.4. Трансформатор братьев Гопкинсонов

История выдающихся открытий и изобретений  - pic_49.jpg

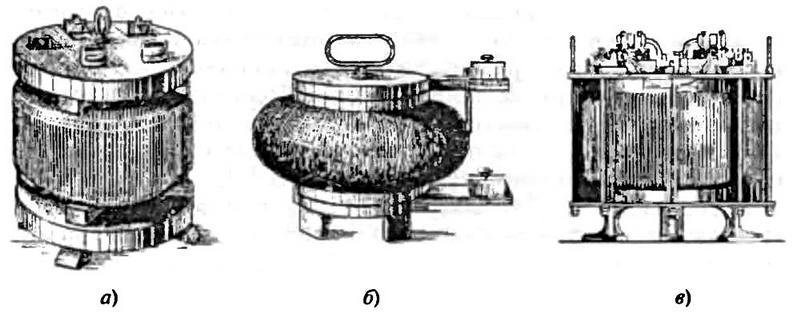

Рис. 7.5. Первые трансформаторы Будапештского завода фирмы «Ганц и К°»: а – кольцевой; б – броневой; в – серийный стержневой

Выдающийся вклад в создание однофазного трансформатора с замкнутой магнитной системой и более высокими эксплуатационными характеристиками был сделан в 1884-1885 гг. талантливыми венгерскими инженерами Миклошем Дери (1854-1934), Отто Блати (1860-1938) и Кароем Циперновским (1853 – 1942), работавшими на электромашиностроительном заводе фирмы «Ганц и К°» в Будапеште. Ими было предложено три модификации трансформатора: кольцевой, броневой и серийный стержневой (рис. 7.5), содержавшие все основные элементы современных конструкций трансформаторов. Важно, что изобретатели в патентной заявке (1885 г.) отметили большое значение замкнутого шихтованного магнитопровода, особенно для мощных трансформаторов. Ими впервые был предложен сам термин «трансформатор». Кольцевой трансформатор представлял собой кольцеобразный сердечник, состоящий из согнутых в кольцо изолированных железных проволок. Это кольцо было обмотано изолированной медной проволокой, образующей первичную и вторичную обмотки.

Второй – броневой трансформатор: у него внутри были уложены две кольцеобразные медные обмотки из изолированной медной проволоки, а на них намотана железная проволока. Такой трансформатор отличался меньшими потерями в железе и применялся для изготовления измерительных трансформаторов.

В стержневом трансформаторе сердечник состоял из отдельных листков стали, изолированных друг от друга лаком или олифой. На вертикальных стержнях размещались на одном – первичная, на другом – вторичная обмотки. Фирма «Ганц и К°» до конца 1887 г. построила 24 установки с однофазными трансформаторами Дери, Блати и Циперновского на общую мощность около 3000 кВт. На территории завода «Ганц и К°» был построен музей, где подробно отражена история создания первых трансформаторов с замкнутым магнитопроводом.

Создание трехсразного трансформатора – один из важнейших этапов в становлении современной системы электроснабжения

Как и следовало ожидать, первые системы электроснабжения переменным током рождались в жесткой конкурентной борьбе многочисленных электротехнических фирм. Достаточно напомнить, что непримиримым борцом против переменного тока в 80-х гг. выступил уже известный во всем мире Эдисон. В связи с этим была опубликована интересная статья нашего знаменитого физика А.Г. Столетова в журнале «Электричество» в 1889 г. «Невольно вспоминается, – писал Столетов, – та травля, которой подвергались трансформаторы в нашем отечестве, по поводу недавнего проекта фирмы «Ганц и К°» осветить часть Москвы. И в ученых докладах и в газетных статьях система обличалась, как нечто еретическое, ненациональное и безусловно гибельное; доказывалось, что трансформаторы начисто запрещены во всех порядочных государствах Запада и терпятся ради какой-нибудь Италии, падкой на дешевизну. Защитники «национальности в электричестве» забывали, что первую идею о трансформации тока в технике сами иностранцы приписывают Яблочкову… что на Всероссийской выставке 1882 г. в Москве ранее Годдарда, Гиббса и др., весьма определенно демонстрировал г. Усагин, за что награжден медалью».

После убедительной демонстрации трехфазных систем использование трансформаторов вначале предполагало установку в линии передачи трех однофазных трансформаторов. Но такое решение было экономически не выгодным, и, естественно, вызвало необходимость создания одного аппарата вместо трех – т.е. трехфазного трансформатора.

История выдающихся открытий и изобретений  - pic_50.png

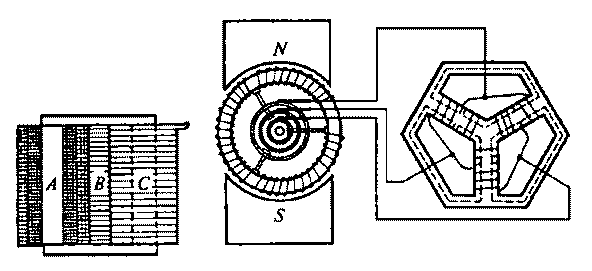

Рис. 7.6. Трехфазный трансформатор Доливо-Добровольского с радиальным расположением магнитопроводов

Такой трансформатор впервые был изобретен в 1889 г. М.О. Доливо-Добровольским. Интересна инженерная логика создания трехфазного трансформатора, которую продемонстрировал изобретатель. Доливо-Добровольский впервые обратил внимание на то, что заторможенный асинхронный двигатель представляет собой трехфазный трансформатор. Чтобы магнитная система трансформатора была симметричной, она должна иметь пространственную форму с тремя стержнями, на которых расположены обмотки. Вначале его конструкция напоминала машину с выступающими полюсами, в которой был устранен воздушный зазор, а обмотки ротора перенесены на стержни (рис. 7.6) – можно сказать, что это был трансформатор с радиальным расположением магнитопроводов. Продолжая усовершенствовать конструкцию, Доливо-Добровольский предложил несколько типов так называемых «призматических» трансформаторов с более компактной формой магнито- провода (рис. 7.7).

На рис. 7.8 показана эволюция магнитопровода стержневого типа. При соединении в одну конструкцию трех однофазных магнитопроводов получалась довольно сложная пространственная схема магнитопровода, технология изготовления которой оказалась весьма сложной, при этом возрастали отходы трансформаторной стали при штамповке отдельных листов. Это заставило Доливо-Добровольского упростить конструкцию и создать трехфазный трансформатор с параллельным расположением трех стержней в одной плоскости (рис. 7.9). О том, насколько продуманный и совершенной была такая конструкция, можно судить по тому, что она сохранилась до наших дней.

История выдающихся открытий и изобретений  - pic_51.jpg

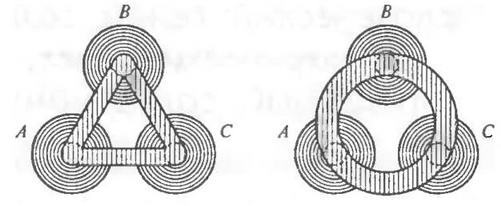

Рис. 7.7. Трехфазный трансформатор призматического типа

История выдающихся открытий и изобретений  - pic_52.jpg

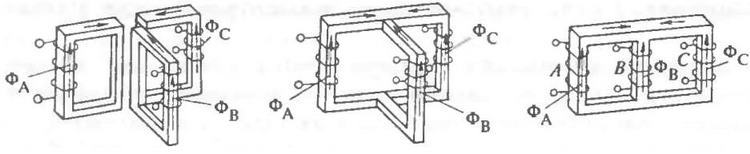

Рис. 7.8. Эволюция магнитопровода стержневого типа: Фд, Фд, Фс – магнитные потоки в фазах А, В, С

История выдающихся открытий и изобретений  - pic_53.jpg

Рис. 7.9. Трансформатор с параллельным расположением трех стержней

ГЛАВА 8 Человеческий гений создает электрический свет, «подобный солнечному»

Создание П.Н. Яблочковым «электрической свечи»

Создание источников электрического освещения является одним из основополагающих открытий в истории человечества. Первым, кто произнес удивительную фразу о возможности «освещения темного покоя» был выдающийся русский физик В.В. Петров (см. гл. 3). Это он в мае 1802 г. публично продемонстрировал электрическую дугу, полученную от «огромной наипаче» батареи, яркий свет или «пламя» которой «было подобно солнечному». Электрическая дуга получила широчайшее распространение и не только для освещения, например, в прожекторах, но и в электрометаллургии, рудоплавильных печах, пламенно-дуговой резке металлов.
