Р-9630

Последним проданным Консолидейтед коммерческим вариантом PBY был модифицированный PBY-4, приобретенный англичанами в июле 1939 года для проведения оценочных испытаний. После завершения постройки экипаж, который ранее пилотировал GUBA II, перегнал гидросамолет из Сан-Диего в Феликстоу, Великобритания (это был первый трансатлантический перелет военного самолета во Второй Мировой войне). Получившая английскую регистрацию Р-9630, машина прошла полный цикл проверок в Центре испытаний морских самолетов и произвела большое впечатление на англичан.

Летающая лодка PBY-5 «Каталина»

Осень 1939 года поначалу не сулила ничего хорошего для программы производства PBY – прошло уже около года, как Консолидейтед поставила последний PBY-4 ВМС и уже разрабатывались летающие лодки нового поколения. Время службы PBY в боевых эскадрильях казалось тоже подходило к концу и фирма развернула работы над новой машиной – Модель 31. Однако, когда в сентябре 1939 года Гитлер вторгся в Польшу и Великобритания объявила войну Германии, ситуация резко изменилась. Английские ВВС немедленно заказали Консолидейтед 106 летающих лодок Модель 28-5 (PBY-5), получивших в Британии обозначение «Каталина» I. А 20 декабря 1939 года ВМС США выдали заказ на 200 PBY-5 – самый большой в американской истории заказ на гидросамолеты со времен Первой Мировой войны. Дело в том, что для введенного ВМС в сентябре 1939 года так называемого «Нейтрального Патруля» (Neutrality Patrol) срочно требовалось большое количество гидросамолетов.

В конструкцию PBY-5 включили элементы, которые прошли проверку на последних трех серийных PBY-4. Радикально было переработано хвостовое оперение с полностью новыми рулем направления, стабилизатором и рулем высоты.

PBY Catalina - pic_66.jpg

«Трансатлантик» авиакомпании Америкэн Экспорт Эрлайнз. На фото видно, что литера «С» в регистрационном номере закрашена – возможно самолет еще не успел пройти все испытания, или не был закончен процесс регистрации. Эта машина не имела коков винтов.

PBY Catalina - pic_67.jpg
PBY Catalina - pic_68.jpg

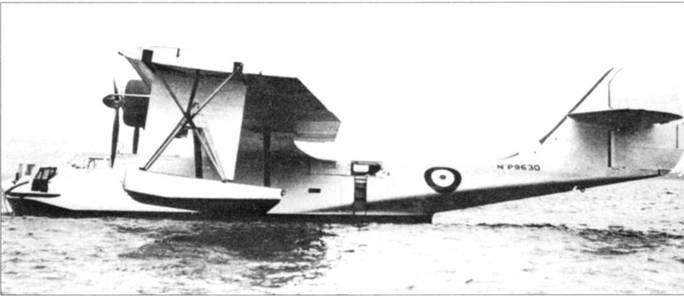

ВВС Великобритании купили PBY-4 под гражданским обозначением Модель 28-5 и в 1939 году испытали его в Феликстоу.

PBY Catalina - pic_69.jpg

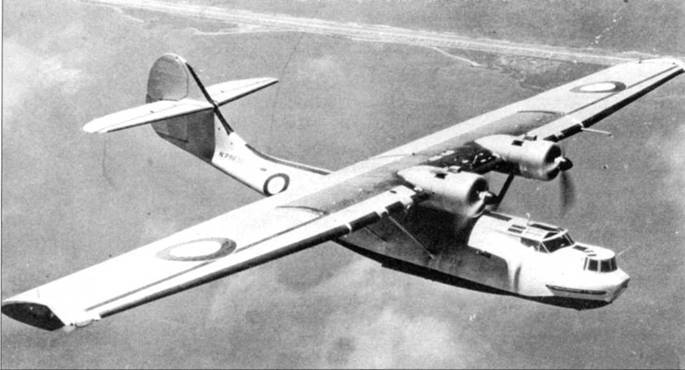

Эта летающая лодка имела серийный номер RAF Р-9630 и была оснащена моторами R-1830-S1C3C.

PBY Catalina - pic_70.jpg

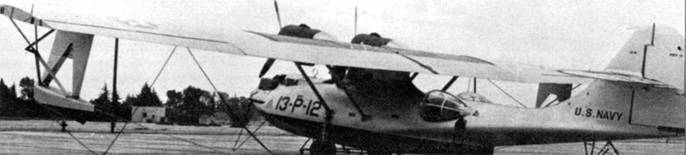

Этот 13-Р-12, PBY-4 BuNo 1241, послужил прототипом для PBY-5 – он получил новое хвостовое оперение и мотогондолы, а также бортовые блистеры.

PBY Catalina - pic_71.jpg

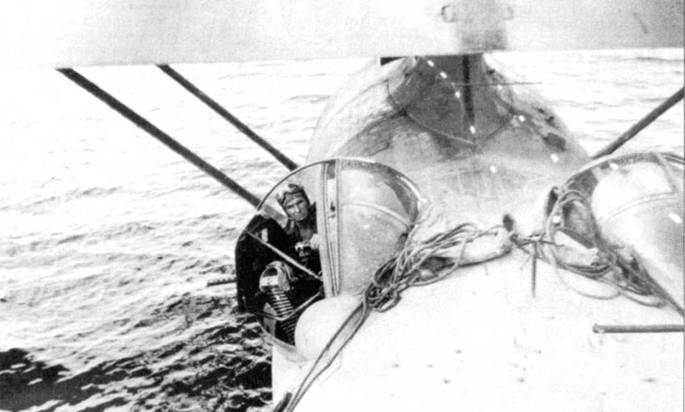

Боковая часть блистера сдвигалась вверх, обеспечивая стрелку большой сектор для ведения огня. Плавучий якорь (его трос виден между блистерами) широко использовался при нахождении на воде.

PBY Catalina - pic_72.jpg

Второй серийный PBY-5, BuNo 2290, был передан Береговой охране США. Он получил бортовой номер V-1H9. Машина целиком окрашена в алюминиевый цвет, с Orange Yellow на верхней поверхности крыла. Верхняя часть руля направления синяя с белыми и красными вертикальными полосами.

Бортовая стрелковая установка
PBY Catalina - pic_73.jpg

PBY-4 сдвижной люк стрелка

PBY Catalina - pic_74.jpg

PBY-5 блистер

PBY Catalina - pic_75.jpg

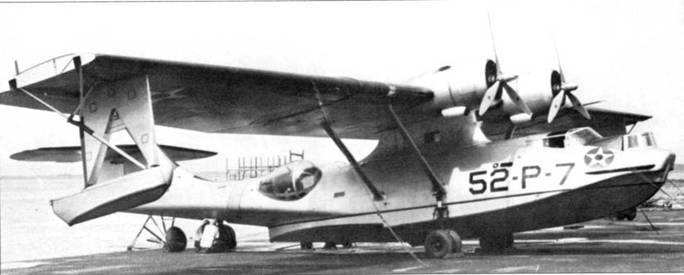

PBY-5 52-Р- 7, BuNo 2293, на слипе базы Куонсет Пойнт. Эта машина раннего выпуска была передана из VP-14 в VP-52 в феврале 1941 года. Корпус лодки, нижняя поверхность крыла и хвостовое оперение цвета алюминия, верхняя поверхность крыла окрашена в Orange yellow. Руль окрашен в белый цвет, как на всех самолетах 52-й патрульной эскадрильи. Отличительными знаками звена были полоса на фюзеляже и шеврон на крыле цвета True Blue, в такой же цвет должны были быть окрашены передние кромки капотов, но на данном самолете такая маркировка отсутствует.

PBY Catalina - pic_76.jpg

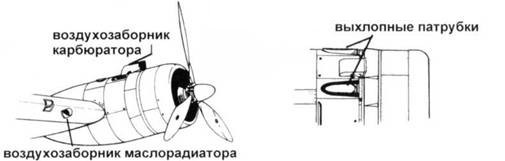

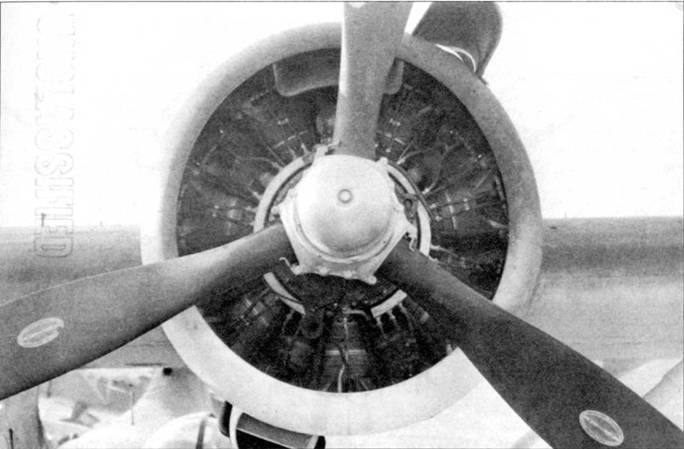

Воздухозаборник карбюратора на новом моторе Пратт Уитни R-1830-82, который устанавливался на PBY-5, был расположен под верхней кромкой капота. Воздухозаборник маслорадиатора располагался на нижней поверхности мотогондолы по правому борту.

Варианты силовой установки
PBY Catalina - pic_77.jpg

PBY-4 Pratt & Whitney R-1830-72

PBY Catalina - pic_78.png

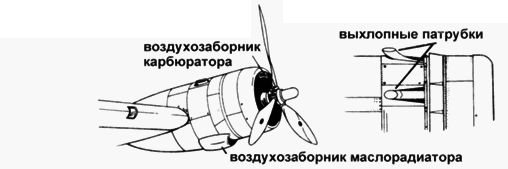

PBY-5 Pratt & Whitney R-1830-82

PBY Catalina - pic_79.jpg

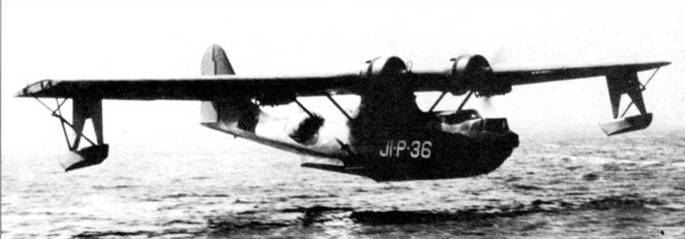

PBY-5 Тренировочного командования из Джексонвилля взлетает чтобы провести учебное бомбометание. Под крылом самолета четыре практических бомбы, па фоне неба хорошо видна кольцевая антенна радиокомпаса между гондолами двигателей.

PBY Catalina - pic_80.jpg

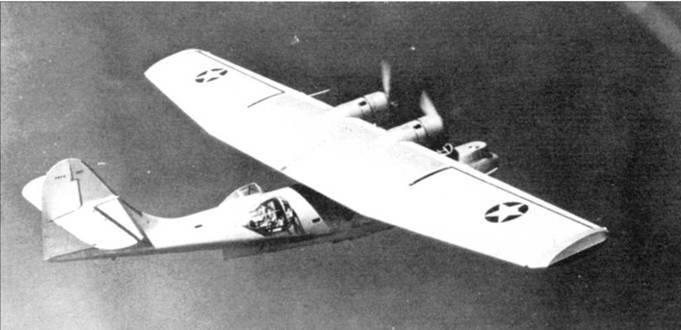

PBY-5 раннего выпуска, хорошо видеп каркас блистеров. Черпая дорожка па центроплане практически не видна из-за угла съемки, красные круги в центре звезд отсутствуют.

PBY Catalina - pic_81.jpg

PBY-5 из VР-52 буксируют в ангар в Норфолке. Один человек управляет хвостовой стойкой перекатного шасси, а еще два техника идут рядом с основными стойками, готовые подложить под колеса тормозные башмаки. Под крылом самолета видны бомбодержатели Mark 42 для практических бомб.

PBY Catalina - pic_82.jpg

52-P-I в Норфолке, начало 1942 года. Окраска стандартная на начало войны: верхние поверхности – Blue Gray, нижние – Light Gray.

PBY Catalina - pic_83.jpg

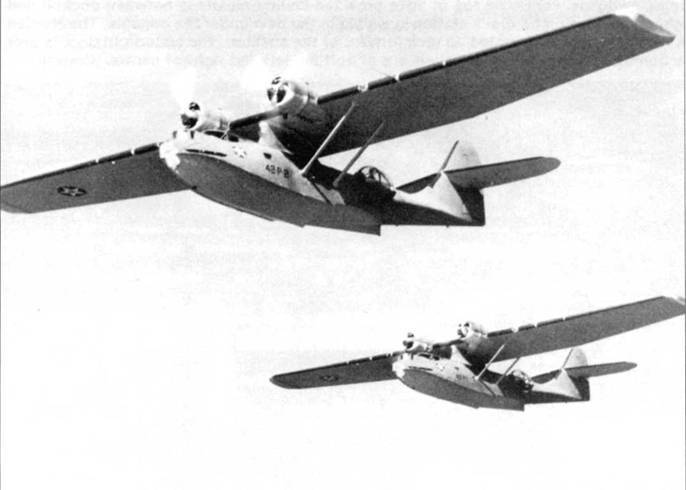

PBY-5 из базировавшейся в Сиэтле VP-42, конец 1941 года. Верхняя поверхность самолетов окрашена в Blue Gray, нижняя – в Light Gray.

PBY Catalina - pic_84.jpg

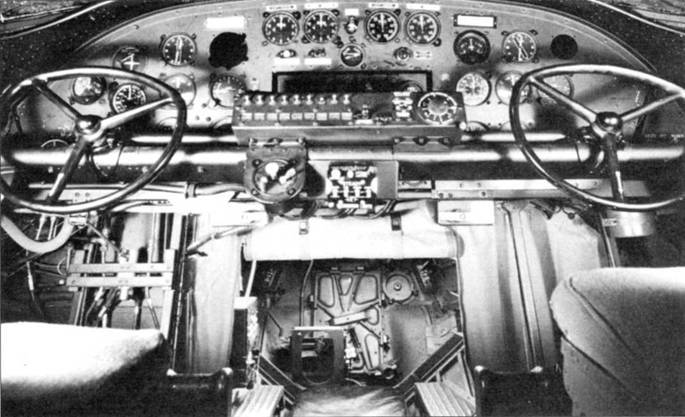

Кабина пилотов РВY-5. В трубе проходящей поперек кабины располагались тяги управления элеронами и рулам высоты. Тумблеры в центре над трубой служили для связи между пилотами и бортинженером. Снизу под панелью приборов видно рабочее место бомбардира с прицелом Norden Mk XV, смонтированным в стойке перед лежанкой. Окно бомбардира закрыто водонепроницаемым люкам.

Сдвижные люки стрелковых установок заменили блистерами, а в качестве стандартного вооружения стали устанавливать 12,7- мм пулеметы. PBY-5 оснащались форсированными моторами Пратт Уитни R-1830-82, развивавшими на взлетном режиме мощность 1200 л.с. Использование новых двигателей потребовало установки винтов Гамильтон Стандарт Хайдрэматик. Максимальная скорость полета машины составляла 322 км/ч, а дальность полета – 3 162 км. Кольцевую антенну RDF. ранее устанавливавшуюся на фюзеляже за кабиной пилотов, перенесли на переднюю часть крыла между моторами.
