На самолете была установлена цифровая ЭДСУ с волоконно-оптическими линиями передачи данных и с центральной ручкой управления в кабине летчика. Архитектура бортового комплекса серийного самолета должна была включать в себя мощнейший многократно резервированный бортовой IBM-совместимый компьютер, который взял бы на себя функции множества бортовых систем, в том числе ЭДСУ, системы жизнеобеспечения, управления навигационным комплексом, системой связи, обнаружения и опознавания целей, управления вооружением, силовой установкой, системой постановки активных и пассивных помех и т. п. Фактически летчик полностью изолировался непосредственно от органов управления самолетом: он лишь должен был давать команды бортовому компьютеру, а тот – управлять самолетом по собственному усмотрению. Кстати, в настоящее время эта архитектура (хороша она или плоха – покажет время) реализована на серийных F-22. По мере совершенствования элементной базы компьютера платы и целые блоки в электронном мозгу самолета должны заменяться на более совершенные.

Для получения данных о воздушной скорости, барометрической высоте, сносе, угле атаки и т. п. самолет был оборудован многофункциональными штангами ПВД по бокам носовой части фюзеляжа. Сбоку и снизу носовой части имелись также несколько отверстий для невыступающих датчиков воздушного давления. Фирма «Нортроп» разработала систему, способную получать все необходимые воздушные параметры с помощью невыступающих датчиков, даже в сверхзвуковом полете. Штанги ПВД предполагалось использовать для проверки невыступающих датчиков и затем вообще демонтировать для понижения заметности. Предполагалось использование на серийном самолете средств защиты оборудования и летчика от лазерного оружия, в частности поляризации остекления кабины.

В состав целевого оборудования серийного. F-23 должен был входить мощный радиолокатор с многочисленными фазированными антенными решетками (ФАР), «размазанными» по кромкам фюзеляжа, крыла и оперения. В результате самолет имел бы круговой радиолокационный обзор на дальностях до 70 – 90 км. Но применение в бою активной радиолокации сильно демаскирует самолет, поэтому основную ставку создатели бортового комплекса «Черной вдовы» делали на пассивные датчики, улавливающие излучение вражеских РАС, а также на тактическую развединформацию, поступающую в реальном масштабе времени от спутников и самолетов АВАКС и JSTARS. Таким образом, истребитель пятого поколения был призван стать одним из элементов информационнобоевого поля, ориентированным не на одиночные действия, а на игру «в команде». Сигналы, поступившие от пассивных датчиков и от внешних источников, должны были обрабатываться бортовым компьютером и выдаваться летчику уже в виде списка целей с отметками их местоположения, приоритетности в соответствии с полетным заданием и степенью потенциальной угрозы, указанием типа летательного аппарата и его национальной принадлежности. Летчик должен был лишь выбрать цель и осуществить по ней пуск ракеты с активным радиолокационным или пассивным инфракрасным наведением.

Самолет мог нести до восьми управляемых ракет класса «воздух-воздух» AIM-120 AMRAAM средней дальности и AIM-9 «Сайдуиндер» малой дальности в различных комбинациях в соответствии с полетным заданием. Ракеты размещались в тандемно расположенных в фюзеляже внутренних отсеках вооружения, закрывающихся двумя большими створками длиной более 5 метров. Перед пуском ракеты должны были выталкиваться из отсека с помощью гидравлических направляющих – толкателей. Планировалась также установка встроенной пушки – варианта шестиствольной М61А1, хорошо зарекомендовавшей себя в ВВС и на флоте, с удлиненным блоком стволов. Пушка на прототипах не устанавливалась. Возможные варианты ее размещения предусматривали установку в нижней части носового конуса, перед кабиной летчика либо в корне левого крыла. На четырех внешних узлах подвески могло устанавливаться существующее вооружение или топливные баки для перегоночных полетов. «Черная вдова» проектировалась исключительно как перехватчик и истребитель воздушного боя, так что подвеска бомб или ракет класса «воздух-земля» вообще не рассматривалась.

YF-23

В процессе демонстрационно-оценочных испытаний оба прототипа «Черной вдовы» до конца 1990 года налетали 65 часов в 50 полетах. Были достигнуты максимальное число М = 1,8 на высоте 15 240 м и крейсерское бесфорсажное число М= 1,6. Самолет показал прекрасные маневренные характеристики, превзойдя своего конкурента по устойчивости и управляемости на больших углах атаки и на сверхзвуке. После отказа ВВС от «Черной вдовы» программа была полностью свернута, несмотря на положительные оценки самолета мировой авиационной прессой и некоторыми представителями Пентагона. Выбор прототипа истребителя пятого поколения фирм «Локхид» и «Боинг» объясняется несколькими факторами: во-первых, консерватизмом мышления военных, всегда предпочитавших самолет, имеющий более привычный вид разного рода «футуризмам»; во-вторых, финансовое положение фирмы «Локхид» было не в пример хуже, чем у «Нортропа», к моменту начала работ над «Вдовой» уже имевшего в своем портфеле весьма дорогостоящий контракт на разработку стратегического бомбардировщика В-2. И, наконец, в-третьих, «Вдова», как самолет с гораздо более высоким коэффициентом новизны, несмотря на свою очевидную перспективность, требовал на свою доработку до серии гораздо больших финансовых затрат. Оба опытных самолета после отказа от программы были переданы НАСА для исследований калибровки нагрузок. В настоящее время оба они находятся в авиационных музеях в летнопригодном состоянии.

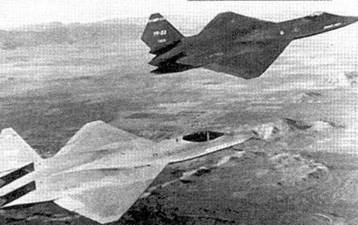

В групповом полете два прототипа YF-23A

Размеры, м:

размах крыла 13,29

длина самолета 20,54

высота самолета 4,24

площадь крыла 87,8 м?

Двигатели: 2 ТРДДФ Пратт-Уитни YF119

или Дженерал Электрик YF120 (2 х 15 900 кгс)

Массы и нагрузки, кг:

боевая взлетная с полным запасом топлива во внутренних баках и ракетным вооружением из восьми УР класса «воздух-воздух» около 29 000

масса пустого снаряженного самолета 16 800

запас топлива во внутренних баках 10 900

Летные данные (расчетные):

максимальное число М полета 1,8

число М крейсерского полета при нефорсированном режиме работы двигателей 1,5

практический потолок 18 000 – 20000 м

установившаяся эксплуатационная

перегрузка при числе М› 1 6

потребная длина ВПП 915 м

расчетная вертикальная скорость при посадке 3,05 м/с

Самолет Х-31 на аэродроме

Программы создания современных боевых и исследовательских самолетов в конце восьмидесятых и в течение девяностых годов стали с головокружительной быстротой дорожать. Это связано в первую очередь с необходимостью разработки и внедрения новейших технологий, материалов, а также с дорогостоящим процессом интеграции всех бортовых систем в единый комплекс и разработки сверхсложного программного обеспечения для бортового компьютера и ЭДСУ. Даже такая богатейшая страна, как США, в один прекрасный момент столкнулась с необходимостью объединить свои усилия по созданию новых самолетов с другими странами, иначе проект грозил стать совершенно «неподъемным» с экономической точки зрения. В мире аналогичных примеров предостаточно – взять, к примеру, англо-германо-итальяно-испанский истребитель EF 2000 «Тайфун» или американо-английское детище – программу многофункционального истребителя JSF.
