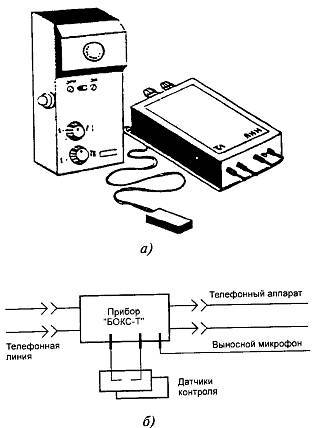

Рис. 1.20. Внешний вид (а) и схема подключения (б) устройства "Бокс-Т"

Для этого достаточно набрать номер телефона, где уже установлен прибор "Бокс-Т", И произвести включение микрофона. Для выключения достаточно положить телефонную трубку. Модель TS-20-1 позволяет дополнительно контретировать подключенные к ней датчики охранной сигнализации, модель TS-10-T2 включается с помощью блока вызова. Электропитание всех моделей осуществляется от телефонной линии с напряжением 60 В. Блок вылова модели Т520-Т2 питается напряжением 9 В от батареи типа "Крона".

Необходимо иметь в виду, что существуют так называемые "беззаходовые" системы передачи акустической информации по телефонным линиям, позволяющие прослушивать помещения без установки какого-либо дополнительного оборудования. Также используются недостатки конструкции телефонного аппарата: акустические колебания воздействуют на якорь звонка, который, колеблясь, вызывает появление в катушке микротоков, модулированных речью. ЭДС, наводимая в катушке, в этом случае может достигать нескольких милливольт. Дальность этой системы не превышает (из-за затухания) нескольких десятков метров. Прием осуществляется на качественный, малошумящий усилитель низкой частоты.

Второй вариант "беззаходовой" системы связан с реализацией эффекта "навязывания". Колебания частотой от 150 кГц и выше подаются на один провод телефонной линии, ко второму проводу подсоединяется приемник. Земля передатчика и приемника соединены между собой или с общей землей, например, водопроводной сетью (рис. 1.21).

Рис. 1.21. Схема прослушивания на эффекте "навязывания"

Через элементы схемы телефонного аппарата высокочастотные колебания поступают на микрофон, даже если он отключен от сети, и модулируются речью. Детектор приемника выделяет речевую информацию. Из-за существенного затухания ВЧ сигнала в двухпроводной линии дальность также не превышает нескольких десятков метров (без ретранслятора).

Обычные микрофоны способны регистрировать человеческую речь на расстоянии, не превышающем нескольких десятков метров. Для увеличения дистанции, на которой можно производить прослушивание, практикуют применение направленного микрофона.

Другими словами, это устройство собирает звуки только с одного направления, т. е. обладает узкой диаграммой направленности. Такие устройства широко применяются не только в разведке, но и журналистами, охотниками, спасателями и т. д.

Можно выделить два основных типа направленных микрофонов:

— с параболическим отражателем;

— резонансный микрофон.

Микрофон с параболическим отражателем

В микрофоне с параболическим отражателем собственно микрофон расположен в фокусе параболического отражателя звука.

Направленный параболический микрофон с усилителем AD-9 концентрирует идущие звуки и усиливает их. Прост в обращении и настройке. В комплект входит микрофон, усилитель, кабель и головные телефоны. Электропитание — от батареи 9 В.

Выпускаются несколько моделей. Общим в конструкции всех этих микрофонов является наличие рукоятки пистолетного типа, параболического отражателя диаметром около 40 см и усилителя. Диапазон воспринимаемых частот составляет от 100–250 Гц до 15–18 кГц. Все микрофоны имеют автономное питание и имеют разъемы для подключения к магнитофону. Острая "игольчатая" диаграмма направленности позволяет при отсутствии помех контролировать человеческую речь на расстоянии до 1200 м. В реальных условиях (в условиях города) можно рассчитывать на дальность до 100 м.

Рис. 1.22. Параболический микрофон дальнего действия

Резонансный микрофон

Резонансный микрофон основан на использовании явления резонанса в металлических трубках разной длины. Например, в одной из модификаций такого микрофона используется набор из 37 трубок длиной от 1 до 92 см.

Звуковые волны, приходящие к приемнику по осевому направлению, приходят к микрофону в одинаковой фазе, а с боковых направлений (по причине отличной скорости распространения звуковых волн в металле, а также разной длины трубок) — оказываются сдвинутыми но фазе. Так как подобные устройства на рынке практически не представлены, у авторов нет данных о преимуществах резонансных микрофонов.

С точки зрения скрытого контроля звука применение направленных микрофонов затруднено из-за зачастую неприемлемых их габаритов и источников акустических помех. Кроме того, для того, чтобы не быть прослушанным в автомобиле, достаточно просто поднять стекло.

В том случае, если вы подняли стекло в автомобиле или закрыли форточку, может быть использован лазерный микрофон. Первые их образны были приняты на вооружение американскими спецслужбами еще в 60-е годы. Структурная схема подобного устройства изображена на рис. 1.23.

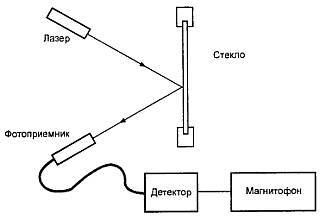

Рис. 1.23. Схема применения лазерного микрофона

В качестве примера рассмотрим лазерный микрофон НР-150 фирмы "Hewlett-Packard" с дальностью действия до 1000 м. Он сконструирован на основе гелий-неонового или полупроводникового лазера с длиной волны 0,63 мкм (т. е. в видимом диапазоне; современные устройства используют невидимый ИК диапазон).

Луч лазера, отраженный от стекла помещения, в котором ведутся переговоры, оказывается промоделированным звуковой частотой. Принятый фотоприемником отраженный луч детектируется, звук усиливается и записывается. Приемник и передатчик выполнены раздельно, имеется блок компенсации помех. Вся аппаратура размещена в кейсе и имеет автономное питание. Подобные системы имеют очень высокую стоимость (более 10 тыс. S) и, кроме того, требуют специального обучения персонала и использования компьютерной обработки речи для увеличения дальности.

Существует опытная отечественная система ЛСТ-ЛА2 с дальностью съема менее 100 м и достаточно скромной стоимостью. Следует отметить, что эффективность применения такой системы возрастает с уменьшением освещенности оперативного пространства.

Звуковые волны распространяются в воде с очень небольшим затуханием.

Гидроакустики ВМФ научились прослушивать шепот в подводных лодках, находящихся на глубине десятков метров. Этот же принцип можно применять, используя жидкость, находящуюся в системах водоснабжения и канализации. Такую информацию можно перехватывать в пределах здания, но радиус прослушивания будет очень сильно зависеть от уровня шумов, особенно в водопроводе. Предпочтительнее использовать датчик, установленный в батарее отопления. Еще более эффективным будет использование гидроакустического передатчика, установленного в батарее прослушиваемого помещения.

Данных о применении в России подобных устройств в целях коммерческой разведки в настоящее время не имеется.
