Проект имел следующие характеристики: масса — 88 т, длина — 9,26 м, ширина — 3,79 м, высота — 3,175 м, клиренс — 0,5 м, удельное давление — 0,88 кг/см², бронирование — лоб корпуса, борт, корма и башня 125 мм, крыша, днище 40 мм, вооружение -107 и 45-мм пушки, 3 пулемета ДТ (один спарен с пушкой и два в лобовом листе корпуса), боекомплект — 90 выстрелов к 107-мм, 150 к 45-мм, 4473 патрона к ДТ, мощность двигателя -1200 л.с., скорость — 36 км/ч, запас хода -250 км, экипаж — 6 человек.

Проект КВ-4 инженера Н.В. Цейца. Один из старейших сотрудников СКБ-2, при разработке своего варианта Цейц отошел от заданных тактико-технических характеристик, оставив на машине лишь 107-мм пушку, два пулемета и огнемет. Для облегчения заряжания, часть выстрелов для 107-мм орудия размещались вдоль стенок башни.

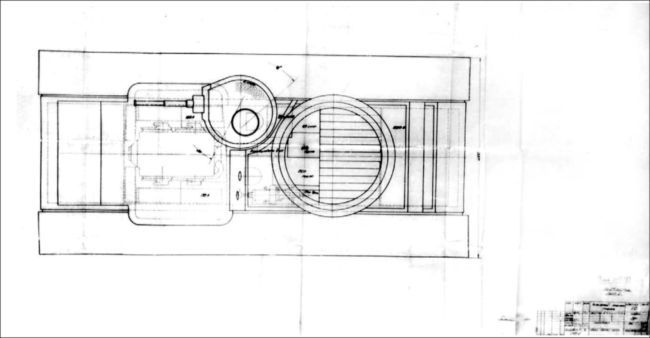

Вариант КВ-4 конструкторов Д. Павлова и Д. Григорьева, вид в плане. Обратите внимание на оригинальное размещение малой башни с 45-мм орудием (АСКМ).

В непосредственной готовности к стрельбе находилось три выстрела, уложенные на специальной полочке. Большая часть 107-м выстрелов укладывалась в специальных кассетах, уложенных под башней вдоль бортов корпуса. Кассеты поднимались вверх при помощи специального пружинного механизма.

Проект имел следующие характеристики: масса — 90 т, длина — 8,85 м, ширина — 4,03 м, высота — 3,62 м, клиренс — 0,55 м, удельное давление 0,88-кг/см², бронирование — лоб корпуса 130 мм, борт, корма 125 мм, башня 130–125 мм, днище 50 мм, вооружение -107-мм пушка, два пулемета ДТ и огнемет, боекомплект — 120 к 107-мм, 10000 патронов к ДТ, мощность двигателя — 1200 л.с., скорость — 40 км/ч, запас хода — 190 км, экипаж — 7 человек.

Проекты КВ-4 А. С. Ермолаева. Инженер Ермолаев представил два варианта танка. Первый представлял собой 95-тонную машину с двумя башнями — в главной размещалась 107-мм, а в малой (с углом обстрела 270 градусов), установленной перед главной — 45-мм пушка. Главная башня выполнялась из плоских бронелистов, что должно было упростить ее производство. Конструкция корпуса в целом являлась увеличенным по длине вариантом корпуса КВ-3.

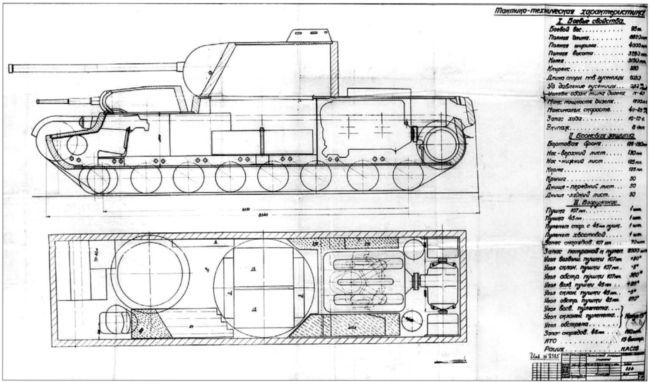

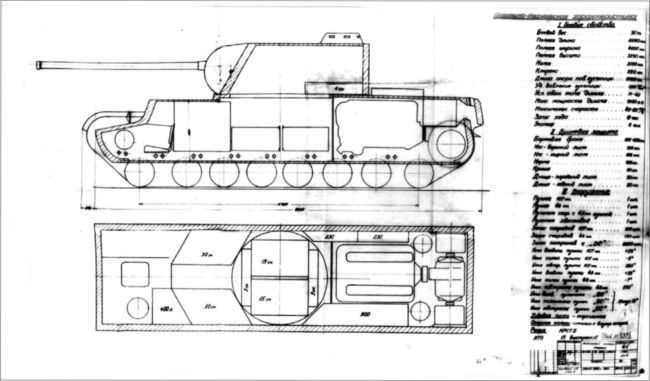

Два варианта танка КВ-4, разработанных А. Ермолаевым — вверху двухбашенный вариант классической компоновки, внизу однобашенная машина со спаренной установкой 107 и 45-мм орудий в башне. Второй вариант по сравнению с первым имел массу на 5 т меньше (АСКМ).

Второй вариант представлял собой тот же танк, но без малой башни. Возможно, что 45-мм пушку предполагалось установить в спаренной установке со 107-мм, так как в пояснительном тексте сорокапятка присутствует, хотя на чертеже не указана.

Проекты имели следующие характеристики (в скобках отличающиеся данные второго варианта): масса — 95 (90) т, длина -8,28 (8,22) м, ширина -4 м, высота — 3,25 м, клиренс — 0,55 м, удельное давление — 0,92 (0,89) кг/см², бронирование — лоб корпуса 130 мм, борт, корма 125 мм, башня 130–125 мм, крыша, днище 50 мм, вооружение -107 и 45-мм пушки, два пулемета ДТ (в корме главной башни и спаренный с 45-мм пушкой), боекомплект — 70 выстрелов к 107-мм, 150 к 45-мм, 6000 патронов к ДТ (предусмотрена установка огнемета с емкостью смеси на 15 выстрелов), мощность двигателя — 1200 л.с., скорость — 45–50 км/ч, запас хода — 10 часов, экипаж — 6 человек.

Проект КВ-4 инженера Л.E. Сычева. Двухбашенный вариант со 107-мм пушкой в башне кругового обстрела и 45-мм малой передней башне с углом обстрела по горизонту в 250 градусов. Все 107-мм выстрелы размещались в боевом отделении под главной башней, а 45-мм — в укладке справа от механика-водителя.

Проект имел следующие характеристики: масса — 195–100 т, длина — 9,33 м, ширина -4 м, высота — 3,4 м, клиренс — 0,6 м, удельное давление — 0,84—0,89 кг/см², бронирование — лоб, борт, корма корпуса 125 мм, башня 125 мм, крыша, днище 50 мм, вооружение — 107 и 45-мм пушки, два пулемета ДТ, боекомплект — 100 к 107-мм, 180 к 45-мм, 1500 патронов к ДТ, мощность двигателя — 1200 л.с., скорость — 50 км/ч, запас хода -300 км, экипаж — 6 человек.

Вариант танка КВ-4, предложенный инженером П. Михайловым был одним из наиболее оригинальных, представленных на конкурсе. Машина имеет оригинальную конструкцию ходовой части, а в лобовой проекции чем-то напоминает немецкий танк «Маус» (АСКМ).

Проект КВ-4 инженера Н.Ф. Шашмурина. В отличие от других конструкторов, этот вариант имел на вооружении вместо 45-мм 76-мм орудие. В передней части корпуса на специальной тумбе монтировалась 107-мм пушка, имевшая угол обстрела по горизонту в 30 градусов. На крыше корпуса устанавливалась башня с 76-мм пушкой от серийного КВ-1. Общая компоновка машины была выполнена по классической схеме — отделение управления спереди, боевое в центре, моторно-трансмиссионное сзади.

Проект имел следующие характеристики: масса — 92 т, длина — 9,5 м, ширина — 4 м, высота — 3,25 м, клиренс — 0,55 м, удельное давление — 0,88 кг/см², бронирование — лоб, борт, корма корпуса 125 мм, крыша, днище 50 мм, вооружение -107 и 76-мм пушки, два пулемета ДТ, огнемет, боекомплект — 112 к 107-мм, 150 к 76-мм, 1500 патронов к ДТ, мощность двигателя — 1200 л.с., скорость -45 км/ч, запас хода — 200 км, экипаж — семь человек.

Проект КВ-4 военного инженера Л. Переверзева. Оригинальным элементом этого варианта являлось то, что ведущее колесо (звездочка) было вынесено из корпуса и устанавливалось на специальных балках. Внизу показаны два варианта главной башни, предложенной Переверзевым для своей машины — с развитой кормовой нишей, в которой размещался боекомплект, и без ниши (АСКМ).

Вид в плане проекта танка КВ-4 военного инженера Л. Переверзева. Показана машина с главной башней без ниши. На чертеже хорошо видны вынесенные за корпус звездочки (АСКМ).

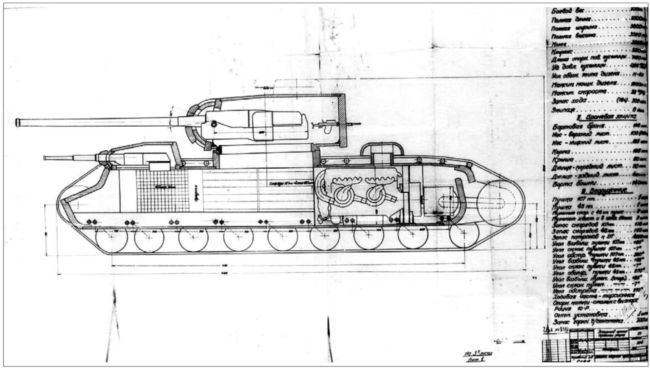

Вариант танка КВ-4 инженера К. Буганова с передним размещением трансмиссии и двигателя. Кроме того, машина имела главную башню весьма оригинальной формы, которую планировалось изготавливать из гнутых бронелистов (АСКМ).

Проект КВ-4 инженера К.И. Буганова. Танк имел двухъярусную башню, в нижней части размещалась 107-мм пушка, а в верхней, смещенной вправо, 45-мм орудие. Обе имели независимое вращение, обеспечивая обстрел на 360 градусов.

Моторно-трансмиссионное отделение размещалось в передней части корпуса, а боевое — в кормовой. Для загрузки боекомплекта имелся специальный люк. Так как расчетная масса оказалась небольшой (по сравнению с другими проектами), К.И. Буганов использовал семь опорных катков (на борт).

Проект имел следующие характеристики: масса — 83 т, длина — 7,7 м, ширина — 3,8 м, высота — 3,32 м, клиренс — 0,55 м, удельное давление — 0,89 кг/см², бронирование — лоб, борт корпуса 125 мм, башня лоб 140 мм, корма 110 мм, крыша, днище 50 мм, вооружение -107 и 45-мм пушки, три пулемета ДТ, боекомплект — 102 к 107-мм, 150 к 45-мм, 6000 патронов к ДТ, мощность двигателя -1200 л.с., скорость — 50 км/ч, запас хода -300 км, экипаж — 6 человек.

Проект КВ-4 инженера Т.Н. Москвина. Двухбашенный вариант, при этом малая башня с 45-мм орудием размещалась на крыше большой башни со 107-мм пушкой. Компоновка танка классическая. Из интересных технических решений — гнутый лобовой лист корпуса.
