Проект имел следующие характеристики: масса — 107,7 т, длина — 9,13 м, ширина — 4,03 м, высота — 3,78 м, клиренс — 0,55 м, удельное давление — 1,04 кг/см2, бронирование — лоб, борт, корма корпуса 130 мм, башня 140 мм, крыша, днище 50 мм, вооружение — 107 и 45-мм пушки, четыре пулемета ДТ, огнемет, боекомплект — 105 к 107-мм, 300 к 45-мм, 10000 патронов к ДТ, 20 выстрелов к огнемету, мощность двигателя — 1200 л.с., скорость — 35 км/ч, запас хода — 320 км, экипаж — девять человек.
Проект КВ-4 инженера М.И. Креславского. Оба орудия устанавливались в одной башне. На ее крыше имелась вращающаяся командирская башенка. На кормовой стенке размещался специальный стеллаж для 45-мм выстрелов. Двигатель находился в передней части корпуса, а система охлаждения вместе с вентилятором — в кормовой.
Проект имел следующие характеристики: масса — 92,6 т, длина — 9 м, ширина — 4 м, высота — 3,225 м, клиренс — 0,6 м, удельное давление — 0,908 кг/см2, бронирование — лоб, корма 130 мм, борт 125 мм, крыша, днище 50 мм, вооружение — 107 и 45-мм пушки, три пулемета ДТ, боекомплект — 103 к 107-мм, 140 к 45-мм, мощность двигателя — 1200 л.с., скорость — 45 км/ч, запас хода — 180–230 км, экипаж — шесть человек.
Проект КВ-4 военного инженера Г.А. Турчанинова. В этом варианте 107-мм пушка размещалась в башне, а 45-мм орудие — в лобовом листе корпуса. Справа от сорокапятки монтировался огнемет.
Проект КВ-4 инженера Г. Крученых с передним размещением двигателя и трансмиссии и трехярусной башней с вооружением (АСКМ).
Проект имел следующие характеристики: масса — 89,5 т, длина — 9,8 м, ширина — 4 м, высота — 3 м, клиренс — 0,55 м, удельное давление — 0,88 кг/см2, бронирование — лоб, борт, корма 125 мм, крыша, днище 40–50 мм, вооружение — 107 и 45-мм пушки, два пулемета ДТ, огнемет, боекомплект — 90 к 107-мм, 150 к 45-мм, 3000 патронов к ДТ, 30 выстрелов к огнемету, мощность двигателя — 1200 л.с., скорость — 45 км/ч, запас хода — 200 км, экипаж — семь человек.
Проект КВ-4 инженера Н.И. Струкова. Двухбашенный вариант — в нижней ромбовидной устанавливалась 107-мм пушка, а в верхней — 45-мм. В лобовом листе корпуса монтировалось два пулемета ДТ и огнемет.
Проект имел следующие характеристики: масса — 92 т, длина — 8,6 м, ширина — 4 м, высота — 3,15 м, клиренс — 0,5 м, удельное давление — 0,98 кг/см2, бронирование — лоб, корма 130 мм, борт 125 мм, крыша 40 мм, днище 50 мм, вооружение — 107 и 45-мм пушки, три пулемета ДТ, огнемет, боекомплект — 100 к 107-мм, 168 к 45-мм, 10000 патронов к ДТ, мощность двигателя — 1200 л.с., скорость — 50 км/ч, запас хода — 200 км, экипаж — шесть человек.
Безымянный проект КВ-4. Двухбашенный вариант (без подписи конструктора) с расположением двигателя в кормовой части, а трансмиссии — в передней. Малая башня с 45-мм орудием установлена справа от механика-водителя и имеет ограниченный угол обстрела по горизонту Тактико-технических характеристик на чертеже нет, можно лишь узнать длину — 8,5 м, высоту — 3,125 м, количество выстрелов — 85 для 107-мм и 110 для 45-мм пушки, а также емкость топливных баков — 1035 л.
Второй безымянный проект КВ-4. Двухбашенный вариант (без подписи конструктора) с двигателем в центре, трансмиссией спереди и системой охлаждения двигателя сзади. Кроме габаритов: длина 8,98 м, высота 3,12 м — других тактико-технических характеристик на чертеже нет.

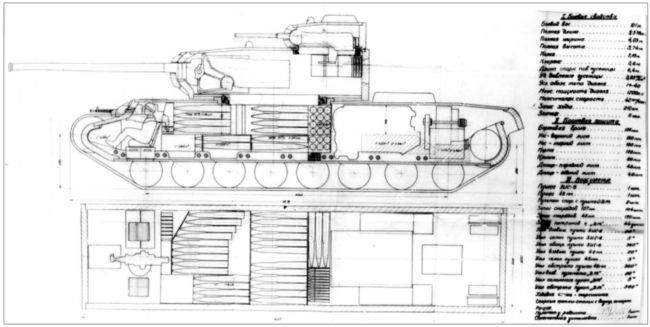

Вариант танка КВ-4, предложенный инженером Г. Москвиным с размещением малой башни на крыше главной башни (АСКМ).
Дальнейший ход работ по КВ-4 прослеживается эпизодически. Так, 12 июня 1941 года Маршал Советского Союза Г. Кулик направил на имя заместителя председателя Совета народных комиссаров СССР К.Е. Ворошилова записку, в которой сообщал:
«Докладываю, согласно Постановления СНК Союза СССР и ЦК ВКП (б) № 827-345сс от 7 апреля 1941 года, Кировский завод обязан был к 1.6.41 г. представить Ижорскому заводу чертежи на корпус и башню опытного образца танка КВ-4..
В настоящее время Кировский завод отработал в эскизах принципиальную схему танка, что же касается чертежей на корпус и башню, то они еще не отработаны, и в настоящее время Ижорскому заводу не представлены.
Прощу Вашего указания Кировскому заводу, в кратчайший срок отработать чертежи корпуса и башни танка КВ-4, и сдать их Ижорскому заводу, т. к. задержка может сорвать изготовление опытного образца в установленный срок».
Видимо, этот документ имел какой-то эффект, так как в донесении военпреда Ижорского завода военного инженера 2-го ранга Дмитрусенко, направленного в ГАБТУ КА 21 июня 1941 года сказано:
«Чертежи на КВ-4 поступили с Кировского завода с опозданием на 20 дней, что отразится на подготовке производства на Ижорском заводе (в отдалении сроков на это же количество дней)».
Учитывая, что по Постановлению от 7 апреля 1941 года корпус с башней КВ-4 должны были поступить с Ижорского завода на Кировский 15 августа, то исходя из донесения Дмитриенко, срок сдвигался на начало сентября.
Что собой представлял окончательно утвержденный вариант КВ-4, точно неизвестно. Но, исходя из того, что победил в конкурсе вариант, предусматривающий использование агрегатов КВ-3, разработанный Н. Духовым, можно предположить, что внешне это был увеличенный по длине (до восьми катков на борт) корпус КВ-3 с утолщением брони наружу, и башней по типу Т-220, но большего размера.

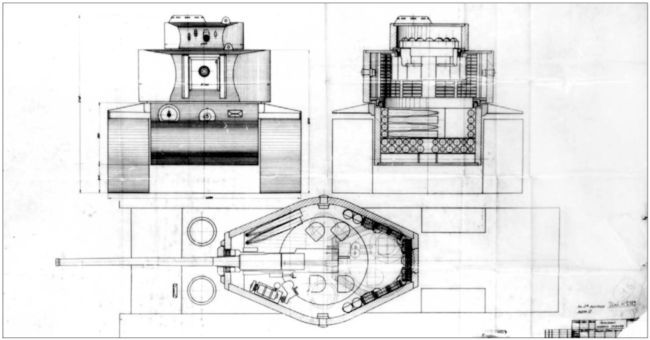

Вариант КВ-4 инженера Г. Москвиина — вид спереди, разрез по боевому отделению со схемой размещения боекомплекта и разрезом главной башни в плане (АСКМ).

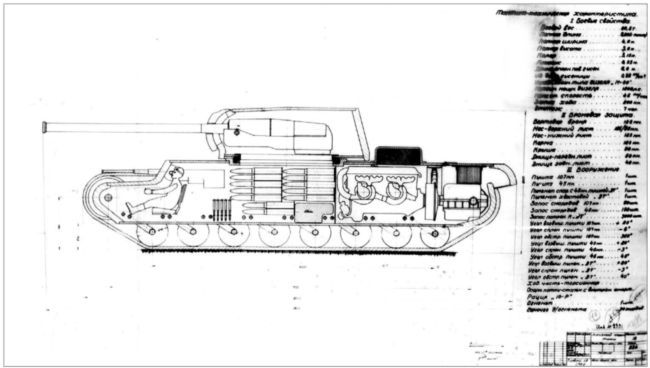

Проект танка КВ-4 инженера М. Креславского с одной башней, в которой размещалась спаренная установка 107 и 45-мм орудий. Двигатель устанавливался в средней части корпуса, а система охлаждения с вентилятором — в кормовой части (АСКМ).
Что касается КВ-5, то работы по его проектированию начались лишь в июне 1941 года. Старшим инженером машины был назначен талантливый конструктор Н. Цейц, один из старейших работников СКБ-2. Кроме него в группу проектирования вошли К. Кузьмин (корпус), Л. Сычев (башня и установка вооружения), Н. Федорчук (ходовая часть). Кстати, Ж. Котин в мае предусматривал организацию корпуса на проектирование КВ-5 (аналогично КВ-4), на что дирекцией Кировского завода было выделено 11200 рублей. Однако сделать это не удалось, но опыт по КВ-4 был довольно широко использован при разработке КВ-5. В результате получился мощный танк довольно необычного вида.
Корпус КВ-5 имел высоту всего 920 мм, поэтому механик-водитель и радист-пулеметчик получили специальные башенки, обеспечивающие им достаточные сектора обзора. Башня ромбовидной формы была довольно крупных размеров. В ней размещались командир танка, имевший в своем распоряжении командирскую башенку, наводчик и заряжающий. Солидный диаметр погона — 1840 мм — и большой внутренний объем башни обеспечивали всем членам экипажа нормальные условия работы. Основное бронирование танка было очень мощным — 150–180 мм.
С началом войны в проект пришлось внести целый ряд корректив.

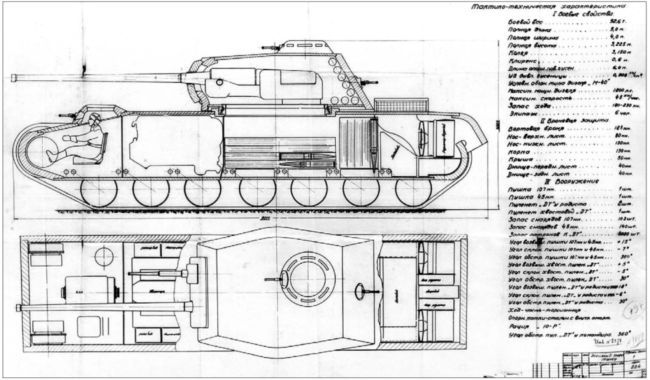

Вариант КВ-4 инженера Г. Турчанинова — однобашенная машина с установкой 45-мм орудия в лобовом листе корпуса (АСКМ).
Так, отказаться от идеи изготовления штампованной башни — ее заменили на сварную, внешне напоминавшую башню первых серийных КВ-2. К августу 1941 года проект КВ-5 был практически полностью завершен, началось изготовление ряда узлов и агрегатов танка. Но из-за тяжелой обстановки на фронте под Ленинградом все опытные работы на Кировском заводе прекратили и все силы бросили на увеличение выпуска серийных КВ. Самая поздняя дата, обнаруженная на сохранившихся чертежах КВ-5 — это 15 августа 1941 года, когда бои уже шли под Лугой и Красногвардейском.
