Какие же выводы были сделаны в ОКБ по результатам предварительного этапа исследований выбранной аэродинамической компоновки в ЦАГИ, МАИ и Сиб. НИА?

Подтвердилось положительное влияние деформации срединной поверхности крыла на увеличение несущей способности. По сравнению с плоским крылом, зона срывных явлений была «оттянута» до больших углов атаки, а оптимальная деформация срединной поверхности обеспечила безотрывное обтекание крыла в некоторой ограниченной области углов атаки.

Корневые наплывы крыла обеспечили положительное приращение несущих свойств за счет организации над верхней поверхностью крыла отрывно-вихревого течения (пары свободных вихрей над верхней поверхностью крыла). На умеренных углах атаки (до 8-10°) эти вихри оказывали положительное влияние на несущие свойства и на аэродинамическое качество крыла. С увеличением угла атаки свыше 10° интенсивность вихревых течений возрастала, одновременно вихревой жгут начинал постепенно отходить от поверхности крыла. Наплывный и кромочный вихри постепенно сближались и начинали взаимодействовать друг с другом с постепенным разрушением структуры вихря, при этом, по мере дальнейшего увеличения угла атаки несущие свойства крыла постепенно ухудшались.

Наплывные вихри, сходящие с крыла, проходили вблизи оперения и на модели Су-27 выявили интересный момент взаимного влияния характеристик ГО на крыло. Оказалось, что сдвиг горизонтального оперения назад не только увеличивает момент на пикирование, но одновременно и уменьшает несущие свойства крыла, поскольку близко расположенное к крылу ГО работало подобно закрылку, оттягивая срыв потока до больших углов атаки. Таким образом, оптимальное положение ГО необходимо было выбирать исходя из минимизации уменьшения несущих свойств крыла. По вертикали оптимальное место расположения для ГО было выбрано ниже крыла — в зоне минимальных скосов потока за крылом.

Место расположения для ВО также необходимо было выбирать, сообразуясь со взаимным расположением килей относительно вихревой системы самолета.

В целом, выполненный объем исследований подтвердил, что за счет удачного выбора компоновочной схемы самолета, ОКБ удалось добиться существенного улучшения всего комплекса аэродинамических характеристик проектируемого самолета:

Применение на Су-27 статически неустойчивой на дозвуковых режимах полета аэродинамической схемы, было еще одним важным нововведением, которое использовалось для комплексного повышения аэродинамических характеристик самолета. Смысл этого решения сводился к тому, что на Су-27 планировалось обеспечить более заднюю центровку, при которой центр тяжести самолета оказывался позади фокуса. Преимущества такой схемы заключались в снижении потерь на балансировку, поскольку в отличие от статически устойчивых самолетов, для обеспечения балансировки в продольном канале ему требовалось отклонение стабилизатора не вниз, а вверх, что приводило к суммарному повышению подъемной силы. Это было особенно ощутимо для режимов маневрирования, при которых балансировочные отклонения стабилизатора были особенно велики.

Несмотря на вполне очевидные в теоретическом плане выгоды реализации такой схемы, на первых порах у нее нашлось немало критиков, и обсуждение этого вопроса в ОКБ носило достаточно драматичный характер. На совещаниях, проводившихся по этому поводу в кабинете П.О. Сухого, зам. главного конструктора по системе управления А.А. Колчин был самым серьезным оппонентом аэродинамиков, и требовал от них конкретных, с цифрами в руках доказательств необходимости и практической целесообразности такой схемы, поскольку в случае положительного решения данного вопроса, на самолететребовалась установка принципиально новой электродистанционной системы управления (СДУ).

Одновременно этот вопрос обсуждался и со специалистами ЦАГИ. Здесь аэродинамиков ОКБ поддержал начальник одного из секторов 15 отделения ЦАГИ Г.И. Загайнов. Благодаря его помощи и активному содействию удалось добиться положительного решения о внедрении на самолете СДУ и дальнейшей совместной отработки ее алгоритмов на стендах ЦАГИ.

Для отработки динамики самолета в ОКБ был построен пилотажный стенд.

Теперь следует немного подробнее остановиться на основных компоновочных решениях, принятых для Т-10 на этапе запуска в рабочее проектирование. Сегодня многие критикуют конструкторов ОКБ за применение на опытных самолетах крыла оживальной конфигурации в ущерб рекомендациям о применении трапециевидного крыла с механизированной передней кромкой. Да, пожалуй, с позиций сегодняшнего дня такой выбор кажется неочевидным. Но давайте попробуем поставить себя на место тогдашних руководителей ОКБ…

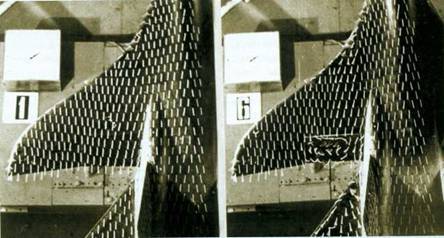

Исследования спектра обтекания модели Су-27 в АДТ Т-203 Сиб. НИА

Итак, в КБ разработана принципиально новая аэродинамическая компоновка самолета, в которой применено сразу несколько новых оригинальных технических решений. При проведении испытаний продувочных моделей получены хорошие результаты, и ЦАГИ дает положительные отзывы на выбранный вариант аэродинамической схемы.

В ОКБ продолжается дальнейшее углубленное исследование особенностей выбранной компоновки, причем этот процесс продвинулся уже достаточно далеко и настало время принимать решение о выборе окончательного варианта компоновки для конструктивной проработки проекта. Чтобы четко представлять себе ситуацию, в которой приходилось работать людям, возглавляющим работы в ОКБ, надо просто отдавать себе отчет в том, что над ними постоянно довлели сроки выполнения работы. Естественно, что в ходе работ появляются определенныетехнические проблемы и трудности, но разве наличие этих проблем должно с ходу приводить к отказу от одного из основополагающих принципов выбранной аэродинамической схемы? С оживальным крылом дело обстояло именно таким образом. По этому поводу имеются свидетельства непосредственных участников событий.

Оживальное крыло на самолете появилось по инициативе О.С. Самойловича, который в своих воспоминаниях пишет о том, что «в основу аэродинамической компоновки крыла была положена концепция так называемого "синусоидального крыла"», позаимствованная им из иностранной научно-технической литературы в начале 60-х». К этим воспоминаниям следует добавить, что такой вариант крыла, характеризующийся плавным переходом наплыва в консоль, к тому времени уже был исследован в трубном эксперименте в рамках работ по Т-4, а также в ходе летного эксперимента на летающей лаборатории «100Л». Что касается оживальной законцовки крыла, то со слов В.И. Антонова: «На начальном этапе работ я не придавал особого значения тому, какая будет законцовка на крыле — прямая или оживальная, поскольку считал, что в принципе, можно будет сделать любую. Это была, скорее, проблема аэродинамиков. А когда однажды я спросил по этому поводу самого Олега Сергеевича, тот ответил, что «оживальная законцовка — это уже не мой выбор, такое техническое решение нравится лично Генеральному». А у нас на фирме решения П. О. обсуждать было не принято!»

Интересно также мнение В.А. Николаенко, являвшегося в те годы начальником отдела проектов: «В плане отказа на Су-27 от механизации крыла, возможно это делалось с оглядкой на запад, поскольку у нашего основного «противника» — истребителя F-15 отсутствовала механизация передней кромки, хотя с технической точки зрения реализовать отклоняемый носок на этом самолете, имевшем прямую переднюю кромку крыла, не составляло никакого труда. Таким образом, возникал вопрос: «Если даже американцам не нужен отклоняемый носок, то зачем он нам?», ведь по результатам продувок мы знали о том, что F-15 имеет несколько худшие по сравнению с Су-27 аэродинамические характеристики».

Конечно же, в аэродинамике Су-27 были проблемные вопросы. К примеру, начиная с 1973 г. было известно о неблагоприятном характере протекания на Су-27 продольного момента по углам атаки. Дело в том, что передний наплыв, наряду с положительными факторами, привносил дополнительные сложности — нелинейности в протекании моментной характеристики продольного канала, что в сочетании с неустойчивостью создавало существенный дефицит пикирующего момента на больших углах атаки. Проблему знали, и пытались найти действенные способы ликвидации этого явления. С 1974 г. аэродинамики ОКБ проводили в ЦАГИ продувки различных вариантов наплывов, консолей крыла, щитков, пропилов и щелей на крыле и на наплыве. Рассматривались, в т. ч. и достаточно радикальные методы борьбы — переход к трапециевидному крылу, оснащенному механизированной передней кромкой с отклоняемым носком. Кстати, для Су-27 первый вариант такой аэродинамической компоновки испытывался в ЦАГИ еще осенью 1974 г.
