Считается, что сборка первых двух опытных образцов началась в 2002 г. В это время были проведены испытания трансмиссии, несущей системы, двигателей на стенде. Первый прототип взлетел 29 апреля 2003 г. с заводского аэропорта Чжинджен. Количество выпущенных опытных машин, получивших наименование Z-10 (Zhishengji-10), до сих пор неизвестно. Однако исходя из сведений что разработчик располагал только десятью двигателями РТ6С- 76С, можно предположить, что прототипов было построено четыре.

Первоначальные летные испытания завершились в декабре 2005 г., а затем начались войсковые испытания. Уже в начале 2004 г. появились первые фотографии, так что проект перестал быть тайной. Однако качественные фотографии оставались недоступными до 2007 г., что порождало сомнения в успешности реализации проекта.

Отказ PWC от участия в проекте в 2006 г. привел к очень серьезной проблеме — вертолет остался без двигателя. На тот момент китайская промышленность уже освоила лицензионные копии французских ГТД WZ-6 (Turbomeca Turmo) и WZ-8 (Turbomeca Arriel). Но по разным причинам ни тот, ни другой не подходили для Z-10. Машине потребовалась новая силовая установка, которая получила наименование WZ-9. Об этом ГТД до сих пор известно немного. Некоторые эксперты полагают, что существенную помощь Пекину оказала Украина, точнее, запорожские моторостроители. Во всяком случае, WZ-9 развивает максимальную мощность только 1000 кВт, что на 20 % меньше, чем РТ6С-76С, который был первоначально установлен на Z-10. Таким образом в 2008–2009 гг. потребовалось проведение целой программы по снижению веса вертолета для достижения установленных ТТЗ после установки менее мощных двигателей. Как минимум, была сокращена бронезащита и снизилась масса боевой нагрузки. Впрочем, китайцам удалось сократить вес БРЭО, а также некоторых узлов и агрегатов. Модернизированный вертолет получил наименование Z-10A и поступил параллельно с Z-10 на войсковые испытания.

Тем временем, в октябре 2010 г., Z-10 получил сертификат летной годности. Несколько ранее началось серийное производство, а к концу года китайской армейской авиации армии передали первые четыре машины.

Z-10 спроектирован по так называемой «классической схеме», при этом рулевой винт выполнен Х-образным. Шасси трехопорное, с хвостовым управляемым колесом. Вооружение размещается под крыльями общим размахом около 4,3 м.

Экипаж размещен в кабине по схеме «тандем». Оператор размещается в передней кабине, пилот — в задней, выполненной с превышением для обеспечения требуемой обзорности. Имеющиеся фотографии кабины вертолета показывают, что в распоряжении каждого члена экипажа имеется по крайней мере два крупных многофункциональных цветных дисплея и дублирующие аналоговые приборы. Считается, что на вертолете установлено двойное управление, что позволяет в критической ситуации оператору взять на себя пилотирование машины.

Очевидно, что боковое остекление не бронировано, и защитой экипажа служат только лобовые бронестекла. Сомнительно, что сама кабина может выдерживать попадание 12,6 мм пуль, впрочем, рекламные данные обещают именно такую пулестойкость. Судя по распространенным фотографиям, Z-10 оснащен датчиками предупреждения об облучении в радиодиапазоне, видимом, ИК и УФ-спектре, как и принято на современной технике. Визуально можно опознать по крайней мере две установки по отстрелу тепловых ловушек. Однако какие-либо достоверные данные о бортовом комплексе самообороны отсутствуют, посему степень автоматизации защиты вертолета от ПЗРК остается неясной. Очевидно, что конструкторы приняли меры по снижению инфракрасной сигнатуры, установив систему охлаждения выхлопных газов.

Прицельно-поисковая система выполнена с оглядкой на концепцию АН-64, подразумевающую применение комплекса типа TADS/PNVS. В носовой части Z-10 действительно установлены две гиростабилизированные платформы. На большей размещены обзорно-прицельные камеры оператора и средства целеуказания, включая лазерный дальномер-подсветчик, ТВ-камеру и тепловизор. Вторая, меньшая по размеру система, размещена чуть выше и функционирует независимо и предназначена для пилотирования вертолета в ночных условиях. Судя по фотографиям, существуют по меньшей мере два различных варианта исполнения обзорно-прицельной аппаратуры. В последнее время появились и фотографии, показывающие, что оператор, якобы, имеет нашлемную систему целеуказания со встроенными очками ночного видения проекционного типа. Такое решение подразумевает установку двух модулей с электронно-оптическими преобразователями непосредственно на шлеме и оптический перенос изображения на полупрозрачные экраны перед глазами наблюдателя. Аналогичное решение принято при создании ОНВ для вертолета «Тигр» концерна Eurocopter. По уверениям рекламы, управление оружием достигается путем поворота головы оператора в сторону цели.

Авионика вертолета выполнена по открытой архитектуре на основе местного стандарта GJV289A, полностью идентичного MILSTD 1553В.

Встроенное вооружение ограничено 23-мм пушкой Тип 23-2 (копия советской пушки АМ-23), установленной на вращающейся турели. Остальные авиационные средства поражения размещаются под крыльями, которые имеют в общей сложности четыре точки подвески. Основным вооружением являются ПТУР KD-10 (HJ-10) с полуактивной лазерной головкой самонаведения. Ракета разработана на основе американской AGM-114 Hellfire, невесть каким путем попавшей в Поднебесную. Скорость полета ПТУР сверхзвуковая, максимальная дальность полета — от 7 до 10 км, стартовая масса — около 45 кг. Предполагается, что существуют модификации с различными боевыми частями — осколочно-фугасными, кумулятивными и другими. Впрочем, эти сведения черпаются исключительно из рекламных брошюр. Кумулятивная БЧ, по утверждениям китайцев, способна пробивать до 1400 мм гомогенной стали. На каждой точке подвески под крылом можно разместить четыре такие ракеты.

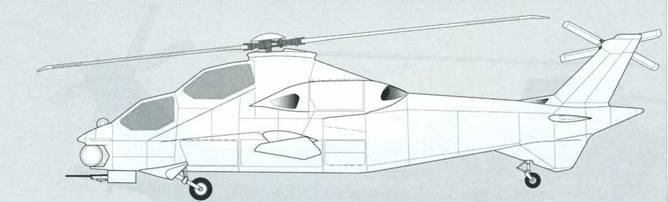

Камов проект “941”

Z10-03ZT-001

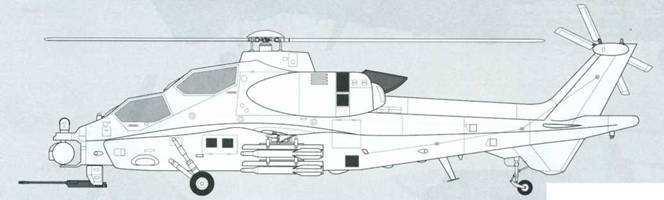

Z-10 серийный

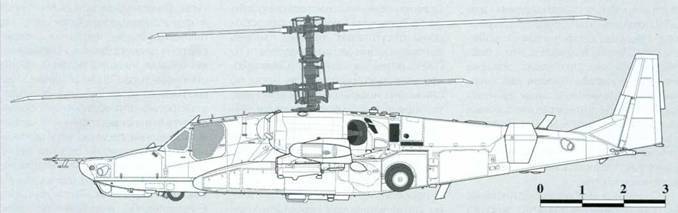

Ка-50

По последней моде Z-10 может нести ракеты класса «воздух-воздух», в роли которых выступают легкие PL-90, оснащенный инфракрасной головкой самонаведения и массой всего 20 кг. Под каждой точкой подвески может быть установлена пусковая на четыре такие УР.

К настоящему времени под крыльями Z-10 был замечен только один тип блоков НАР для 90-мм неуправляемых ракет китайского производства. Кроме того, поскольку на некоторых фотографиях машина несет подвесные топливные баки можно предположить, что по крайней мере две внутренние точки крыла вертолета — «мокрого» типа.

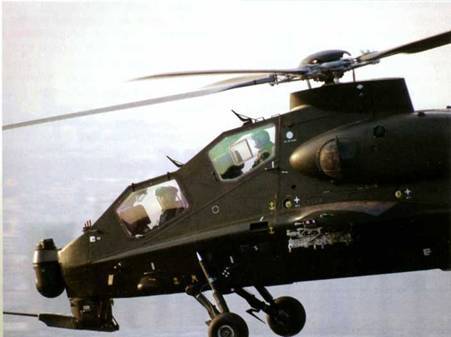

Обратите внимание на нашлемную систему отображения информации у оператора вертолета.

Длина, м……. 14,15

Диаметр несущего винта, м 13,00

Высота, м……. 3,85

Масса пустого, кг 5500

Взлетная масса, кг Более 7000
