Расчетный ресурс планера - 4000 часов, максимальная эксплуатационная перегрузка - 7.

Силовая установка. Самолет А-7Е оснащен одним ТРДД Аллисон TF41-A-2 (1 х 6800 кгс).

Топливная система включает два фюзеляжных и два крыльевых топливных бака.

Общесамолетные системы. Гидравлические и электрические проводки проходят внутри конструкции фюзеляжа, что обеспечивает им дополнительную защиты. В гидросистеме имеется специальный клапан, который при повреждении системы отключает второстепенных потребителей и переводит ее на питание только системы управления полетом.

Целевое оборудование. Самолеты А-7Е и A-7D оснащены цифровой инерциально-доплеровской навигапиош-то-прицельной системой с РЛС Тексас Инструменте AN/ APQ-126, доплеровским измерителем скорости и сноса Дженерал Пресижн AN/APN-190, гировертикалью Кирфотт AN/ASN-58 или AN/ASN-90, ИЛС фирмы «Эллиот- Отомейшн», цифровой ЭВМ AN/ ASN-91, обеспечивающей навигацию и применение оружия, вычислителем воздушных данных СР-953, а также индикатором AN/ASU-99 с подвижной картой (проекционного типа) фирмы «Компьютинг Дивайсиз оф Канада».

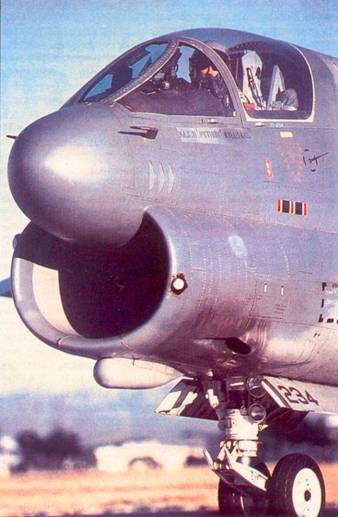

Носовая часть самолета A-7D

Полет по маршруту может выполняться по восьми промежуточным пунктам поворота маршрута, заведенным в память БЦВМ перед вылетом. С помощью бортовой навигационной системы обеспечивается возможность определения координат целей, выявленных в ходе полета. Система обеспечивает атаку цели в автомагическом и ручном режиме. Компьютер постоянно вычисляет траекторию полета боеприпасов и для выполнения бомбометания летчик, после нажатия боевой кнопки, должен лишь удерживать цель в рамке ИЛС: сброс бомб осуществляется автоматически. Возможность повторной атаки обеспечивается выдачей команд наведения, выводимых на ИЛС.

На борту самолета имеются приемники радионавигационной системы TACAN и LO- RAN, средства РЭП. Палубные самолеты А-7Е оборудова ны системой автоматической посадки на борта авианосца ASW-25.

Часть самолетов оснащена тепловизионной системой Тексас Инструменте LANA для действий ночью. Масса контейнера с системой 327 кг. Информация от ИК-датчика LANA выводится на ИЛС, обеспечивая летчику при полете на малой высоте своеобразное «окно в ночи».

Вооружение (А-7Е). Пушка М61А1 (20 мм, 1000 снарядов). УР «Булпап», «Шрайк» и «Сайдуиндер», бомбы, НАР на восьми узлах внешней подвески.

РАЗМЕРЫ:

размах крыла, м 11,81

длина самолета, м 14,06

высота самолета, м 4,90

площадь крыла, м2  34,83

МАССЫ, кг (А-7Е):

максимальная взлетная 19 050

пустого самолета 8951

топлива:

во внутренних баках 4433

(А-7Е - 5680 л),

в ПТБ 3540

(А-7Е - 4540 л) максимальная боевая нагрузка 6800

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (А-7Е):

максимальная скорость, км/ч 1115

максимальная скороподъемность, м/с 54,8

практический потолок, м 12 800

тактический радиус действия (1300 кг бомб, ПТБ отсутствуют,

резерв топлива на 20 мин), км 750

практическая дальность, км 3670

перегоночная дальность с четырьмя ПТБ, км 4900

Боевое применение. К концу августа 1967 года эскадрильи, получившие на вооружение самолеты А-7А, достигли необходимого уровня боеготовности и ВМС США было принято решение о направлении их на вьетнамский театр военных действий. В ноябре 1967 года эскадрилья VA-147 «Аргонавт», укомплектованная «Корсарами»2, на борту авианосца «Рейнджер» направилась к берегам Северного Вьетнама. Первый боевой вылет А-7 А состоялся 4 декабря (самолеты нанесли удары по переправам и узлам коммуникаций противника). В течение двух месяцев эскадрилья выполнила около 1400 боевых вылетов, потеряв при этом лишь один самолет (23 декабря).

Опыт успешного боевого применения новых штурмовиков заинтересовал и ВВС США. Для его более детального изучения на авианосец «Рейнджер» было командировано три «сухопутных» летчика, которые освоили полеты с палубы корабля и в составе VA-147 провели в море почти 18 месяцев, совершив, в общей сложности, 65 боевых вылетов.

В целом, самолет А-7 А, обладая весьма скромными ЛТХ (что было обусловлено, в первую очередь, низкой тяговооруженностью), зарекомендовал себя, тем не менее, как высоконадежная и живучая машина, имеющая хорошую дальность (до 3900 км) и высокую ударную мощь (6800 кг бомб). Как правило, самолет брал на борт четыре бомбы Мк.84 (900 кг) или 12 Мк.82 (450 кг). Эскадрилья, имевшая на вооружение 12-14 самолетов, выполняла ежедневно 30-36 боевых вылетов. При этом на подготовку одного вылета затрачивалось всего 11,5 человеко-часов.

В январе 1968 года авианосец «Рейнджер» с А-7А на борту срочно направился в Японское море: северокорейцы захватили американский корабль-шпион «Пуэбло», начиненный новейшей секретной разведывательной аппаратурой, США в ультимативной форме потребовали его возвращения, СССР встал на сторону Северной Кореи и началась «игра мускулов», характерная для времен «холодной войны». Для «Корсара»2 это явилось серьезным испытанием, так как из района тропиков самолет попал в холодное зимнее Японское море с его снегопадами, туманами и обледенением. Проведя два месяца у берегов КНДР и СССР (Ким Ир Сен так и не вернул американцам их корабль), «Рейнджер» возвратился в Штаты, а его место в Тонкинсом заливе занял авианосец «Америка», на борту которого базировалось уже две эскадрильи А-7А. В июле 1968 года к берегам ДРВ прибыл авианосец «Констеллейшн», также несущий две эскадрильи «Корсаров»2. В январе 1969 года на театр боевых действий прибыли первые модернизированные самолеты А-7В, обладающие повышенными летными характеристиками. Эти машины применялись во Вьетнаме до 1971 года, после чего их сменили более совершенные штурмовики А-7Е.

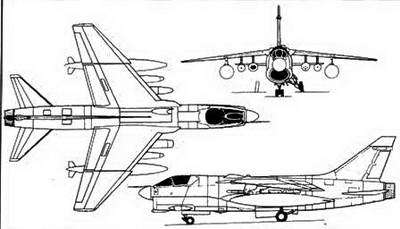

Схема самолета А-7 «КОРСАР»2

Успешно применялись во Вьетнаме и самолеты A-7D, принятые на вооружение ВВС США. В ходе кампании 1972 года авиакрыло ВВС, укомплектованное 72 самолетами этого типа, к декабрю совершило, в общей сложности, 4087 вылетов, включая 230 боевых вылетов в Северный Вьетнам. Было сброшено 220 бомб Мк.84 (900 кг), 20 899 Мк.82 (450 кг), 3162 малокалиберных бомб в связках, 463 разовых бомбовых кассет и выпущен 33 7181 20-мм пушечный снаряд. По оценкам ВВС надежность бомбометания составила 99%, надежность пушки 96,9%.

Как правило, боевые вылеты выполнялись на высотах более 1000 м, что позволяло избегать поражения от огня стрелкового оружия и зенитных пулеметов противника. Применение радиолокационного прицела не обеспечивало достаточной точности бомбометания, однако оптический прицел показал отличные результаты. По официальным отчетам ВВС, средняя круговая ошибка при бомбометании с горизонтального полета с высоты порядка 1000 м составила менее 10 м.

Расстояние до целей находилось в пределах 560-770 км от аэродрома вылета. Первоначально полеты на Северный Вьетнам выполнялись без привлечения самолетов-заправщиков. Однако в дальнейшем, при увеличении глубины нанесения ударов, были задействованы заправщики КС-135, летевшие в едином боевом порядке с «Корсарами»2 до цели и возвращавшиеся с ними обратно.

В 1972 году было потеряно три штурмовика A-7D: в одном случае летчик снизился под облачность, пытаясь обнаруджить автоколонну противника, и налетел на холм. Другой штурмовик столкнулся с самолетом передового авианаведения. Третий A-7D был потерян в результате неполадок в топливной системе (летчику удалось катапультироваться).
