F-101 ВВС США на взлете

Новая версия «Вуду», получившая обозначения F-101A и ставшая первым самолетом знаменитой «100-й серии» (включавшей, кроме F-101, сверхзвуковые истребители 2-го поколения F- 102, F-104, F-105 и F-106), отличалась от XF-88 крылом увеличенной площади, Т-образным оперением, двигателями Пратт-Уитни J57-P-13 и увеличенной взлетной массой. 29 сентября 1954 года F- 101А совершил первый испытательный полет. Началось внедрение эскортного истребителя в серийное производство. В апреле 1957 года первые самолеты начали поступать на вооружение стратегического авиационного командования, заменяя F-84F. Однако в составе дальней авиации «Вуду» находились всего два месяца: 1 июня ВВС приняли решение о полном отказе от использования истребителей сопровождения: военные пришли к выводу о неспособности подобных самолетов защитить бомбардировщики от современных истребителей-перехватчиков. Из состава авиации стратегического авиационного командования были выведены многочисленные истребители F- 84F «Тандерстрик» и F-84E/G «Тандерджет», а фирма Макдоннелл-Дуглас начала искать своему новому самолету другую область применения.

F-101B канадских ВВС

Партия из 77 F-101A, перепрофилированных в истребители-бомбардировщики, была переадресована тактическому авиационному командованию. Самолеты должны были получить на вооружение тактическую ядерную бомбу, однако летчики эскадрилий, оснащенных F-101A, так и не успели приступить к отработке применения этих боеприпасов, хотя один из истребителей-бомбардировщиков участвовал в 1957 году в испытаниях водородной бомбы в Тихом океане.

Самолет F-101A имел максимальную эксплуатационную перегрузку, ограниченную величиной 6,33, что считалось явно недостаточным для истребителя-бомбардировщика. Доработать конструкцию уже построенных самолетов не удалось и в конце 1958 года, после нахождения на вооружении всего 18 месяцев, F-101А покинули боевой строй ВВС: 50 из них передали в различные испытательные центры, а 29 переоборудовали в разведчики RF-101G.

7 июля 1958 года совершил первый полет усовершенствованный истребитель-бомбардировщик F- 101 С, имеющий более прочный планер, способный выдерживать максимальную эксплуатационную перегрузку 7,7 (пустой самолет потяжелел на 230 кг). Были доработаны и двигатели, теперь они были способны работать на форсажном режиме не шесть, а 15 минут. В состав оборудования самолета была включена система бомбометания с малых высот МА-2 LABS, в дальнейшем замененная на более точную LADD. В состав системы входил электромеха- нический вычислитель, по командам которого осуществлялся автоматический сброс боеприпаса в заданной точке после нажатия боевой кнопки в момент пересечения целью марки на стекле оптического прицела. Минимальная высота пролета самолета над целью в момент атаки составляла 50 м.

Было заказано 47 F-101C, которые в 1958 году начали поступать на вооружение американских авиационных частей в Европе и на Тайване, где они пришли на смену истребителям-бомбардировщикам F- 84F.

Самолеты предназначались для нанесения ядерных бомбовых ударов в первую очередь по аэродромам противника. С одной атомной бомбой Мк.7 массой 1688 кг, размещенной на центральном подфюзеляжном узле подвески и двумя ПТБ F-101C обладал радиусом действия до 1600 км, что позволяло ему, взлетая с аэродромов в ФРГ, достигать целей в глубине территории восточноевропейских стран.

Для действий по более отдаленным объектам, находившимся на территории Советского Союза, на полном серьезе отрабатывалась тактика применения F-101C по методу «билет в один конец», когда летчик истребителя-бомбардировщика, поразив (или не поразив) цель, должен был катапультироваться и добираться к своим самостоятельно, «партизанскими тропами». Разумеется, шансов на спасение у такого «камикадзе» практически не оставалось (антисоветское «подполье», способное оказать помощь американским летчикам на территории СССР, существовало тогда лишь в воображении сценаристов Голливуда и генералов ВВС США, которым нужно было хоть как-то обнадежить своих пилотов, готовящихся к столь рискованным действиям).

Теоретически F-101C мог нести на трех подфюзеляжных узлах подвески и обычные, неядерные бомбы, однако на практике применение такого вооружения не отрабатывалось. Действуя по целям в Восточной Европе, «Вуду» должны были выполнять маловысотной (15 м) бросок над водами Балтики, обходя с севера мощную систему ПВО, развернутую на западных границах ГДР, и поражать аэродромы противника ядерными бомбами (бомбометание предполагалось выполнять с иммельмана, что давало летчику приблизительно минуту, чтобы удалится от места взрыва на относительно безопасное расстояние). Точность бомбометания - порядка 100-200 м - была вполне достаточна для полного выведения бетонированной ВПП из строя.

Самолеты F-101C - классическое оружие «атомного апокалипсиса» - находились на вооружении до января 1966 года, после чего были заменены многоцелевыми истребителями Макдоннелл-Дуглас F 4C «Фантом»2. 32 F-101C переоборудовали в разведчики RF- 101Н.

Обладая относительно большой дальностью, высокой скоростью и большими внутренними объемами, «Вуду» представлял собой хорошую основу для создания тактического разведчика. Первый опытный самолет-разведчик YRF-101A совершил полет 30 июня 1955 года. Он был оснащен шестью фотокамерами, установленными в носовой части фюзеляжа вместо пушечного вооружения. Было выпущено два опытных самолета YRF-101A и 35 серийных разведчиков RF-101A.

В 1957 году начались испытания самолета RF-101C, имевшего более прочную конструкцию планера. Было выпущено 166 машин этого типа, использовавшиеся до 1971 года. Также, как и истребители-бомбардировщики F-101C, разведчики RF-101C могли нести на подфюзеляжном узле подвески ядерную бомбу. Самолеты RF-101G и RF- 101Н находились на вооружении частей национальной гвардии до 1972 года.

Кроме истребителей-бомбардировщиков и разведчиков, в 1959- 1961 гг. для ПВО континентальной части США строились двухместные истребители-перехватчики F-101B (ранее именовались F-109). Было выпущено 479 самолетов этого типа, состоявших на вооружении до 1980 года. Они несли две УР класса «воздух-воздух» АIМ4 «Фалкон», а также уникальное оружие - неуправляемую ракету «Джини» с ядерной боевой частью мощностью 1,5 Кг, предназначенную для поражения боевых порядков советских стратегических бомбардировщиков.

66 самолетов этого типа из состава ВВС США в 1961 году начали передаваться Канаде, где под названием CF-101B (и уже без ядерных ракет) находились на вооружении до начала 1980-х годов. В 1971-72 гг. 23 F-101B были переоборудованы в двухместные разведчики RF-101B, некоторое время использовавшиеся национальной гвардией США.

Конструкция. Самолет выполнен по нормальной аэродинамической схеме с низкорасположенным стреловидным крылом (корневая часть крыла имеет обратную стреловидность по задней кромке). В конструкции планера, выполненной, в основном, из сплавов алюминия, использованы и титановые сплавы, из которых изготовлена часть шпангоутов фюзеляжа, обшивка в зоне выхлопных струй ТРДФ, ее подкрепляющие элементы и узлы крепления крыла.

Угол стреловидности крыла по 1 /4 линии хорд - 35°, относительная толщина - 6% у корня и 4-4,5% - на концах. На верхней поверхности крыла имеются аэродинамические перегородки. Между элеронами и гондолами двигателей расположены щитки, которые могут использоваться в качестве воздушных тормозов. Обшивка крыла состоит из больших фрезерованных панелей переменной толщины с подкрепляющими элементами.

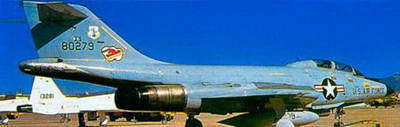

Двухместный F-101 В-МС
