Конек крыши и наклонные ребра выкладываются специальными коньковыми желобчатыми черепицами. Каждая коньковая черепица имеет пазовый ободок, благодаря которому она цепляется за другую черепицу. Коньковая черепица укладывается в направлении укладки рядовой черепицы на скатах: слева направо или справа налево. Черепица на ребрах укладывается снизу вверх. Места стыка ребер с коньком заделывают цементным раствором или кровельной розеткой из оцинкованной стали. Крепят коньковую черепицу к обрешетке проволокой и укладывают на известковом растворе.

Ендовы и разжелобки черепичной крыши закрывают картинами из оцинкованной стали.

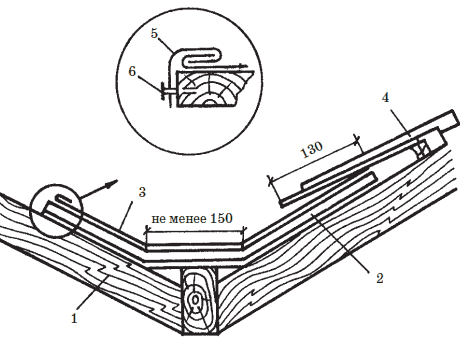

Рис. 56. Покрытие разжелобка черепичной кровли: 1 – стропильная доска; 2 – дощатое основание разжелобка; 3 – полоса оцинкованной стали; 4 – черепица; 5 – кляммера; 6 – гвоздь

Примыкания черепичной кровли к вертикальной стене закрывают фартуком из оцинкованной стали, который крепят кляммерами к основанию под крайними черепицами и прибивают гвоздями к заклодному бруску.

На черепичной кровле вокруг трубы делают так называемую «выдру» из цементно-песчаного раствора. Это одно из самых уязвимых мест такой кровли, т. к. плохой по качеству раствор или плохое качество его укладки со временем может растрескаться и дать течь. Поэтому на выполнение этого элемента необходимо обращать особое внимание (рис. 57).

Рис. 57. Черепичная кровля. Устройство воротника дымовой трубы: 1 – воротник из раствора; 2 – черепица; 3 – нижнее утолщение ствола; 4 – верхнее утолщение ствола

Черепичное покрытие должно плотно лежать на обрешетке вокруг ствола дымовой трубы. Щель между стволом и кровлей выкладывается подворотничками из оцинкованной стали. Затем ее заполняют цементно-песчаным раствором таким образом, чтобы вокруг трубы образовался воротник 1, выступающий над кровлей. Нижняя часть воротника расширена и плотно лежит на черепичной кровле 2, а верхняя часть точно облегает ствол дымовой трубы 3. Для лучшего отвода воды на воротнике со стороны конька устраивают выступ с двумя наклонными плоскостями.

При выполнении кровельных работ, чтобы не повредить уже уложенную кровлю из черепицы, используют постоянные мостики, т. е. настил из досок (рис. 58). В дальнейшем эти мостики будут служить и при эксплуатации кровли – для ремонта крыши, а также они обеспечат доступ к дымовой трубе или слуховому окну. Их устраивают от выхода на крышу к дымовой трубе и вдоль конька и карнизов.

Рис. 58. Устройство ходового мостика на черепичной кровле: 1 – стропильная нога; 2 – брусок обрешетки; 3 – плоская черепица; 4 – штырь; 5 – болт; 6 – раствор; 7 – ходовой мостик

Мостик 7 крепится штырями 4 непосредственно к обрешетке 2 вдоль или поперек стропил 1. Штыри устанавливают в стыках смежных черепиц 3. Все черепицы вокруг штыря дополнительно крепятся гвоздями. Мостик устанавливается на уже готовой части кровли: для этого в местах его крепления снимают и окалывают черепицы, после чего крепят мостик к обрешетке, черепицы прибивают на место, а отверстия заделывают цементным раствором 6.

Кровли из металлочерепицы и профилированного настила изготавливаются из специальных профилей горячеоцинкованной стали толщиной 0,5–0,7 мм с многослойным покрытием цветным пластиком. Такое покрытие обладает высокой устойчивостью к воздействию ультрафиолетовых лучей и температур (от -50 °C до +120 °C) и обеспечивает срок эксплуатации не менее 30 лет. Конструкции легкие (4,5–5,0 кг/м²) монтируются на обрешетке крепежными винтами-саморезами с герметизирующими прокладками в шляпке и для монтажа не требуют практически никакого тяжелого оборудования (рис. 59). При этом фирмы предоставляют большой выбор дополнительных материалов таких, как планки (коньковые, торцевые, карнизные, для внутренних швов и др.), уплотнения, покрытые слоем пластика того же цвета, что и кровельные листы, водосточные системы, лестницы и многое другое (рис. 60).

Рис. 59. Фрагменты кровли из металлочерепицы и профнастила: а – металлочерепица; б – профнастил

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила: а – планка конька на все типы профиля, длина 2000 мм; б – планка конька полукруглая, длина 2000 мм (на типы Монтеррей и Элмт); в – конец на коньковую планку для шатровой крыши; г – планка формы «Y» для конька шатровой крыши; д – торцовая планка, длина 2000 мм, на все виды профиля; е – карнизная планка, длина 2000 мм, на все типы профиля; ж – гладкий лист для внутренних швов и стыков, на все типы профиля; з – планка для наружных углов, длина 2000 мм, на все типы профиля

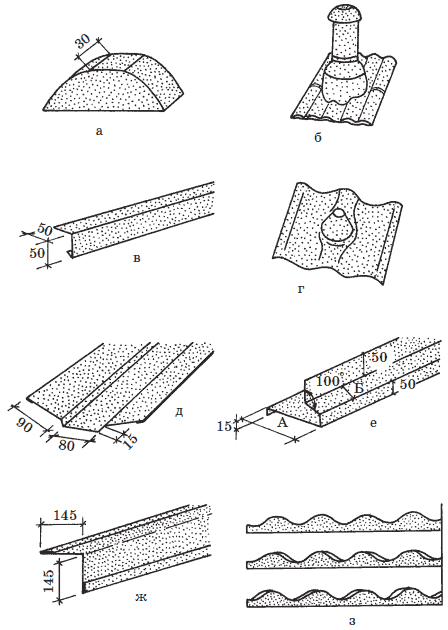

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила (продолжение): а – конец на коньковую планку; б – выходная труба; в – торцевая планка 50?50, длина 2000 мм, на все типы профиля; г – панель с выходным отверстием; д – планка для внутренних швов и стыков, на все типы профиля; е – верх няя планка, длина 2000 мм, на все типы профиля; ж – планка для внутренних углов, длина 2000 мм, на все типы профиля; з – уплотнения, особые для каждого профиля

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила (продолжение): а – планка с внутренним и наружным углом, длина 2000 мм, на все типы профиля; б – планка для швов и стыков, длина 300 мм, на все типы профиля; в – боковая планка, длина 2000 мм, на все типы профиля; г – планка для разжелобка, длина 2000 мм; д – гвоздь с уплотнительной шайбой; е – самонарезающий шуруп 4,8?28 с уплотнительной шайбой и головкой под любой цвет профиля

Рис. 60. Комплектующие материалы для кровель из металлочерепицы и профнастила (продолжение): а – снегозадержатель, длина 2000 мм, на все типы профиля; б – снегозадержатель, длина 300 мм, на все типы профиля; в – панель для сквозного выхода 400?400; г – пожарный люк; д – панель с выходным отверстием, тип Б; е – лист для покрытия наружных углублений, длина 2000 мм, на все типы профиля

После подготовки кровельного материала, осмотра и сортировки асбестоцементных плиток, а также заготовки и установки по технологии стальных элементов кровли (картин карнизных свесов и надстенных желобов, полос разжелобков и ендов, воротника дымовой трубы и др. приступают к укладке плиток.

Укладывают плитки на скатах снизу вверх (от карниза к коньку) и справа налево. Допускается укладка и в обратном направлении: слева направо.
