Существует два способа укладки досок при устройстве тесовой кровли: поперечный (поперек ската) и продольный (вдоль ската). Продольная кладка более практично и широко используется.

В продольном направлении доски могут быть уложены:

• впритык в два слоя, при этом стык между досками верхнего слоя приходится на середину доски нижнего слоя;

• в один слой с образованием нащельников, при этом нижний слой делается сплошным, а верхние доски перекрывают кромки нижнего слоя на 4050 мм;

• доски нижнего слоя укладываются с зазорами, а верхнего – перекрывают их кромки не менее, чем на 50 мм.

Верхние доски крепят к обрешетке двумя гвоздями в месте каждого пересечения.

Поперечный способ укладки досок допускается для временных построек, при этом не требуется обрешетки. Верхние доски перекрывают нижние на 40–50 мм. Каждое пересечение досок со стропилами фиксируется одним гвоздем.

Кровли из листовой стали делают как правило на крышах со сложной геометрией. Из листов кровельной стали независимо от типа покрытия выполняются карнизные свесы, разжелобки, ендовы, надстенные желоба, водосточные трубы, различные фартуки и т. п.

До начала кровельных работ необходимо листы кровельной стали с двух сторон тщательно осмотреть и отсортировать. Ржавчину очищают стальными щетками. Выпуклости (хлопушки) выравнивают металлическим или деревянным молотком. Искривления листов, появившиеся при их транспортировке и хранении выправляют деревянным молотком-киянкой на металлической плите толщиной 12–20 мм. Нестандартные листы откладывают для изготовления мелких деталей, фартуков, водосточных труб и др. изделий. Затем приступают к разметке, обрезке, огрунтовке и соединению листов в картины.

После очистки листов стали от ржавчины их огрунтовывают, чтобы избежать в дальнейшем коррозии. Для огрунтовки листы с двух сторон протираются ветошью, смоченной натуральной олифой. Для того, чтобы избежать пропусков в огрунтовке, олифа слегка подкрашивается суриком и такие пропуски сразу обнаруживаются. Для этого на 1 кг олифы берется 0,1 кг тертого сурика. Огрунтованные листы в течение 24 часов выдерживаются в проветриваемом помещении до их полного высыхания, после чего могут использоваться для кровельных работ.

Отдельные кровельные листы прямоугольной формы со стандартными размерами – 1420x710 мм, перед укладкой на основание кровли соединяют между собой лежачими фальцами в рядовые полосы, состоящие из двух и более листов. Фальц или фальцевое соединение – это вид шва, образующегося при соединении листов стальной кровли. Кровельные листы с лежачими фальцевыми соединениями называют картинами. В каждую картину может быть соединено два и более листов (рис. 42).

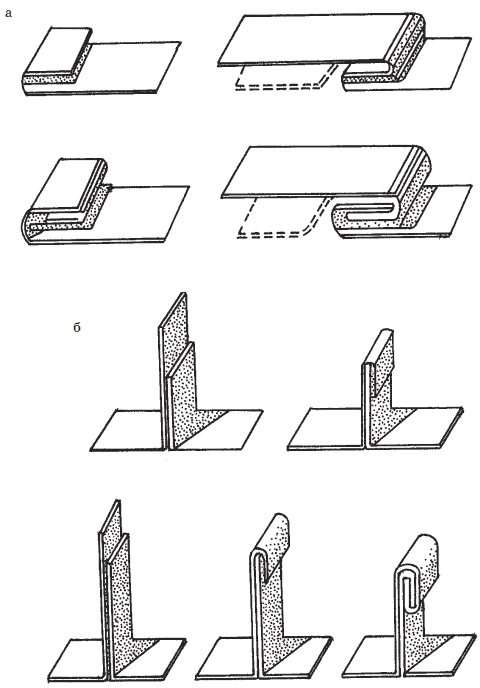

Рис. 42. Соединение стальных кровельных листов лежачими фальцами: а – последовательность выполнения одинарного и двойного лежачих фальцев; б – последовательность выполнения одинарного и двойного стоячих фальцев

Фальцевые соединения делятся на лежачие, стоячие и угловые – по внешнему виду, а также на одинарные и двойные – по степени их уплотнения. Угловые фальцы делятся на простые и комбинированные.

Технологический процесс формирования одинарного лежачего фальца состоит из следующих операций. Лист с отогнутыми углами укладывают на верстак; отгибают всю кромку на 90°; подготавливают кромку к сваливанию и сваливают ее на плоскость. Затем соединяют листы фальцем и уплотняют соединение, после чего подсекают фальц.

При формировании карнизного свеса верхняя часть этой картины подобна верхней части рядовой картины: она имеет отгиб кверху для лежачего фальца, соединяющего ее с другой картиной ската. Нижняя часть карнизного свеса снабжена капельником (отворотной губой для свеса). Капельник делают следующим образом (рис. 43): на расстоянии 120 мм от торцового края листа размечают линию отгиба. По этой линии с обеих сторон картины делают надрезы длиной 40 мм правый и 25 мм левый, чтобы, во-первых, облегчить отгиб капельника и, во-вторых, сделать соединение капельников карнизного свеса более прочным. Далее отгибают вниз кромку на 15 мм (рис. 43, а). Перевернуть лист кверху отгибом и свалив кромку на плоскость (рис. 43, б), следует сдвинуть лист таким образом, чтобы кромка свешивалась с верстака на 20 мм, после чего ее отгибают вниз под прямым углом (рис. 43, в). Лист переворачивают и отгибают вниз кромку высотой 40 мм (рис. 43, г). В последний раз картину переворачивают и сваливают капельник на плоскость (рис. 43, д).

Рис. 43. Технологическая схема изготовления капельника картины покрытия карнизного свеса

Капельник может быть с одинарным или двойным отгибом. Двойной капельник делает карнизный свес более прочным и лучше отводит воду.

Так получают карнизные свесы и картины рядового покрытия (рис. 44).

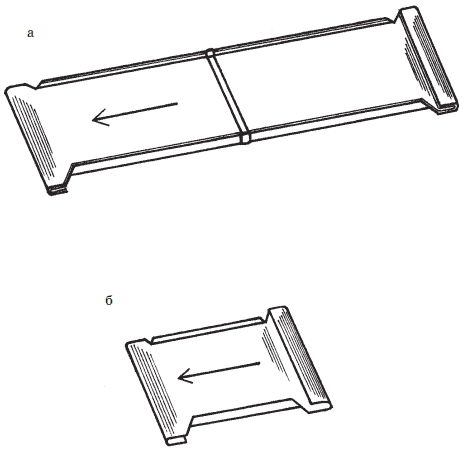

Рис. 44. Картины рядового покрытия и карнизного свеса: а – рядовое покрытие; б – карнизные свесы

Двойными лежачими фальцами соединяют кровельные листы, предназначенные для изготовления карнизных свесов, надстенных желобов и разжелобков, а также рядовых покрытий на крышах монументальных зданий. Большое внимание при этом необходимо уделять качеству фальцевого соединения кровельных листов. Особенно тщательно следует загибать кромки по разметке, чтобы соединенные между собой листы образовали ровную рядовую полосу. Для этого при помощи киянки сначала загибают кромку листа на углах. Эти загибы используют в качестве маяков, удерживающих лист от смещения при дальнейшем отгибе всей кромки.

После этого лист переворачивают и сваливают кромку на его плоскость, оставляя между кромкой и листом зазор 3 мм. В такой же последовательности выполняют все операции и на втором листе, затем листы соединяют друг с другом загнутыми кромками и уплотняют фальц киянкой. Полученное фальцевое соединение не будет раздвигаться, если с одной стороны кровельный лист осадить вдоль фальца при помощи металлической планки и молотка.

При массовой заготовке картин одинарные фальцы для соединения кровельных листов формируют на фальцезагибочных станках.

Подготовка и последовательность выполнения одинарных и двойных лежачих и стоячих фальцев показана на рис. 42.

При монтаже металлического кровельного покрытия картины начинают укладывать в рядовую полосу с нижней части кровельного ската. Последующие картины укладывают таким образом, чтобы одинарное фальцевое соединение между ними можно было выполнить с учетом направления стока воды. Нижняя картина соединяется с верхней одинарным лежачим фальцем. Фальц располагают на обрешеточной доске (рис. 45).

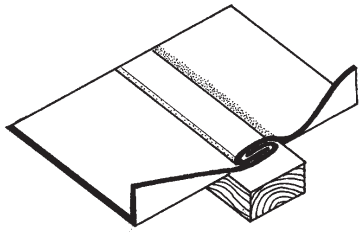

Рис. 45. Соединение картин кровельного покрытия одинарным лежачим фальцем, расположенным на обрешетке

Рядовые полосы крепят к обрешетке с помощью кляммер, изготовляемых из кровельной листовой стали. Кляммеры устанавливают между рядовыми полосами – по две на один кровельный лист. Нижнюю часть кляммер крепят к обрешетке гвоздем, а верхнюю заделывают в гребень стоячего фальца (рис. 46).
