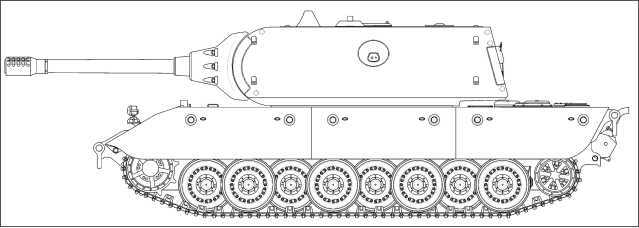

Е-100.

Модель сверхтяжелого танка Е-100.

Новые танки получили обозначение — класс «Е». Особый акцент был сделан на снижение силуэта танка и увеличение возимого боезапаса. На танки предполагалось установить стабилизаторы орудий и новый тип прицелов. Планировалось, что первые танки нового типа поступят в части в 1945 году. Выпуск танков класса «Е» должен был быть основан на использовании стандартизованных узлов, одинаковых для разных танков. Всего программа «Е» охватывала пять танков:

Е-10 — малый разведывательный танк массой около 15 т.

Е-25 — танк массой 25–30 т.

Е-50 — средний танк массой около 50 т, который должен был заменить танк «Пантера».

Е-75 — танк массой около 75–80 т, предназначенный для замены танков «Тигр I» и «Тигр II».

Е-100 — танк массой около 130–140 т, относившийся к классу сверхтяжелых танков.

К окончанию Второй мировой войны дальше всего продвинулись работы над танком Е-100. Его проектирование велось фирмой Adler начиная с 30 июля 1943 года. Несмотря на приказ Гитлера прекратить все работы над сверхтяжелыми танками, проектирование продолжалось, хотя и медленными темпами. Более того — было начато изготовление опытного образца. Сборкой занималось предприятии фирмы Henschel в Хаустенбеке на полигоне Зеннелагер. В начале 1945 года были готовы корпус и ходовая часть. Последняя была унифицирована с ходовой частью тяжелого танка «Тигр II».

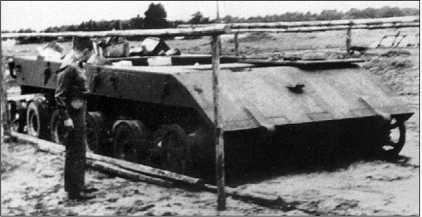

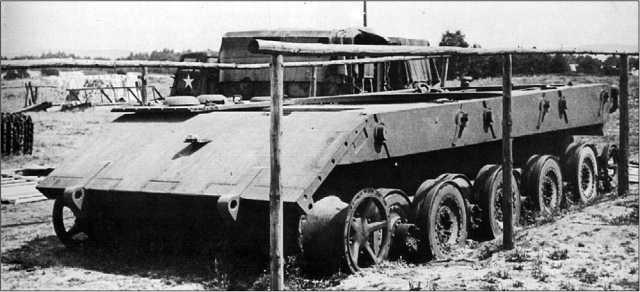

Шасси танка Е-100, захваченное союзниками в Зеннелагере. 1945 год.

Некоторые конструктивные решения этого танка были использованы и в конструкции корпуса Е-100. В качестве силовой установки использовался двигатель Maybach HL 230Р30 мощностью 700 л.с. В дальнейшем его планировалось заменить на новый двигатель Maybach HL 234 мощностью 900 л.с. или на дизель мощностью 1100–1200 л.с. Вместе с новым двигателем должна была использоваться и гидромеханическая трансмиссия Maybach «Mekydro». В таком варианте танк мог развивать скорость до 40 км/ч.

Гусеницы шириной 1000 мм разработала и изготовила фирма Adler. Однако танк, оснащенный этими гусеницами, не вписывался в габариты железнодорожной платформы. Поэтому, как и для «Тигра», были разработаны более узкие транспортные гусеницы шириной 550 мм. Помимо этого, на время перевозки по железной дороге с танка должны были сниматься бронелисты, защищавшие шасси и гусеницы.

Компоновка танка была стандартной для германского танкостроения — с передним расположением трансмиссии. Лобовой лист корпуса имел толщину 200 мм, борта — 120 мм и корма — 150 мм.

Башня по конструкции была аналогична башне танка «Маус», но в ее бортах имелись амбразуры для стрельбы из штурмовых винтовок МР44. В башне планировалось установить 150-мм или 174-мм пушку, спаренную с 75-мм орудием. В 50-тонной башне планировалось разместить 32 выстрела главного калибра, что было, скорее всего, не реально, так как в 51-тонной башне «Мауса» поместились только 24 128-мм выстрела.

В апреле 1945 года Зеннелагер был занят английскими войсками. Союзникам достались незаконченное сборкой шасси и многие другие детали танка, которые в июне были вывезены в Великобританию.

Сверхтяжелый танк «Маус» представлял собой боевую гусеничную машину с вращающейся башней. Корпус танка поперечными перегородками был разделен на четыре отделения: управления, моторное, боевое и трансмиссионное.

Отделение управления располагалось в носовой части корпуса. В нем размещались сиденья механика-водителя (слева) и радиста (справа), приводы управления, контрольные приборы, коммутационная аппаратура, радиостанция и баллоны огнетушителей. Перед сиденьем радиста, в днище корпуса, имелся люк запасного выхода. В нишах бортов носовой части корпуса располагались два топливных бака общей емкостью 1560 л. В крыше корпуса над сиденьями механика-водителя и радиста имелся посадочный люк, закрывавшийся броневой крышкой. Перед люком был установлен перископический прибор наблюдения с броневым ограждением.

Моторное отделение располагалось за отделением управления. В его центральном колодце размещался двигатель, а в нишах бортов — водяные и масляные радиаторы, вентиляторы системы охлаждения, выхлопные коллекторы (по два на борт) и масляный бак.

Боевое отделение располагалось за моторным в средней части корпуса танка. В боевом отделении размещались большая часть боекомплекта, агрегат для подзарядки аккумуляторных батарей и питания мотора поворота башни. В центральном колодце под полом боевого отделения были установлены одноступенчатый редуктор и блок главных и вспомогательных генераторов.

Над боевым отделением на роликовой опоре устанавливалась башня. В ней размещались сиденья командира танка, наводчика и заряжающих, спаренная установка пушек, пулемет, приборы наблюдения и прицеливания, механизмы поворота башни с электромеханическим и ручным приводом и оставшаяся часть боекомплекта. В крыше башни имелись два люка-лаза.

Трансмиссионное отделение располагалось в кормовой части корпуса танка. В нем размещались тяговые электромоторы и промежуточные редукторы.

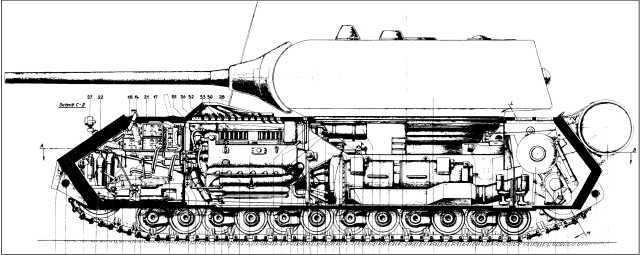

Компоновка танка «Маус» (продольный разрез по корпусу).

КОРПУС танка сваривался из катаных броневых листов, обработанных на среднюю твердость.

Лобовые и кормовые броневые листы располагались под углами 35°-55° к вертикали. В отличие от других немецких тяжелых танков, в лобовых и кормовых листах «Мауса» не имелось люков, смотровых приборов и пулеметных установок, снижавших снарядостойкость.

Бортовые броневые листы располагались вертикально и выполнялись сплошными. Толщина бортового листа была не одинаковой: верхний пояс борта имел толщину 185 мм, а в нижней части бортовой лист на высоте 780 мм был выструган до толщины 105 мм. Нижняя часть борта предназначалась для крепления поддерживающих катков, а также использовалась для защиты ходовой части, играя роль фальшборта. Спереди гусеницы частично защищались броневыми козырьками толщиной 100 мм.

Крыша корпуса выполнялась съемной. Она состояла из отдельных броневых листов толщиной от 50 мм в подбашенной зоне до 105 мм над отделением управления. Для защиты башни от заклинивания при попаданиях снарядов к крыше корпуса приваривались две отражательные планки толщиной 60 мм.

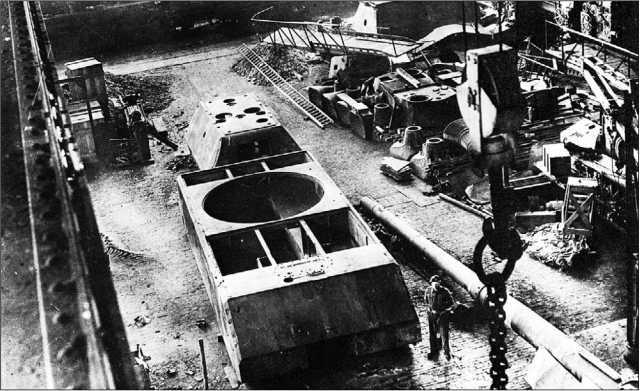

Корпус и башня танка «Маус», захваченные союзниками в сборочном цеху завода фирмы Krupp в Эссене. 1945 год.

Днище корпуса в передней части имело толщину 105 мм, остальная часть днища — 55 мм. Надгусеничные листы и внутренние борта имели толщину соответственно 40 и 80 мм.

Даже поверхностный анализ распределения толщин броневых листов свидетельствует о стремлении конструкторов создать равнопрочный по снарядостойкости бронекорпус. Соотношение между толщиной брони лобовых и бортовых листов у немецких тяжелых танков составляло 0,5–0,6, а у «Мауса» оно достигало 0,925. Кроме того, усиление передних частей днища и крыши корпуса значительно влияло на равнопрочность корпуса в целом.

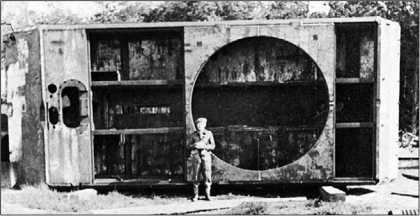

Английский офицер на фоне бронекорпуса танка «Маус». Хорошо видна конструкция корпуса, разделенного продольными переборками на центральные колодцы и ниши бортов.
