В днище корпуса были предусмотрены люки для доступа к торсионам подвески, к спускным кранам систем питания, охлаждения и смазки, к водооткачивающей помпе и к спускной пробке картера коробки передач. Перед сиденьем стрелка-радиста в днище был оборудован аварийный люк.

Верхняя ветвь гусеницы и вертикальная часть борта корпуса прикрывались 6-мм фальшбортом, который одновременно являлся подкрылком.

БАШНЯ танка — сварная, овальной обтекаемой формы с развитой кормовой нишей. Изготавливалась из катаных броневых листов, соединенных в шип. Лобовая бронеплита соединялась с бортовыми плитами замками типа «ласточкин хвост». Борта и задняя стенка башни были наклонены под углом 25°. На левом борту имелась выштамповка под командирскую башенку. На прототипах и первых серийных машинах ниже выштамповки располагался лючок для выброса стреляных гильз, который позже заварили, а затем и вовсе ликвидировали. Кроме того, в обоих бортах имелись бойницы для стрельбы из личного оружия, которые также позже заваривались.

Схема бронирования тяжелого танка «Королевский тигр».

Передняя стенка башни представляла собой сварную выгнутую бронеплиту, имевшую переменную толщину — 80 мм в нижней части, затем резко уменьшавшуюся до 60 мм, а затем плавно — до 50 мм. В передней стенке башни имелись три выреза: центральный — для установки пушки; правый — для спаренного пулемета; левый — для телескопического прицела (на танках ранних выпусков, оснащавшихся бинокулярным прицелом, слева от пушки имелись два выреза).

Крыша башни состояла из трех листов: переднего и заднего наклонных и центрального — горизонтального. На крыше устанавливалась командирская башенка с семью смотровыми приборами и рельсом для крепления зенитного пулемета. По конструкции она была аналогична башенке танка «Тигр» Ausf.E поздних выпусков. Справа от командирской башенки располагался прямоугольный посадочный люк заряжающего, а перед ним — прибор наблюдения.

Кроме того, в крыше башни устанавливался вентилятор, имелись лючки для выброса стреляных гильз и установки устройства ближнего боя, а в кормовом листе — люк для монтажа и демонтажа пушки, закрывавшийся массивной крышкой на болтах, в которой, в свою очередь, имелся люк для погрузки боеприпасов и аварийного выхода из танка.

Отделение управления. Перед сиденьем механика-водителя расположены (слева направо): рычаг ручного тормоза; левый рычаг управления; педаль главного фрикциона; педаль тормоза; педаль акселератора; правый рычаг управления; рычажок переключения передач.

Начиная с 51-й машины была введена новая башня «типа Хеншель», отличавшаяся от вышеописанной башни «типа Порше» более простой конфигурацией, расположением люков и лючков в крыше, полным отсутствием каких-либо отверстий в бортах и отсутствием люка для демонтажа пушки в кормовом листе. Гнутый лобовой лист заменили сплошным прямым бронелистом толщиной 180 мм. Наконец, ввели новую маску грушевидной формы, заимствованную у тяжелого танка «Пантера II». В новой башне пушка устанавливалась с некоторым смещением вправо от продольной оси танка.

Маска пушки танка с башней «типа Хеншель». Во фланце маски — амбразура спаренного пулемета.

Диаметр башенного погона в свету составлял 1850 мм.

Башня приводилась во вращение гидравлическим поворотным механизмом, заимствованным у танка «Тигр» Ausf.E. Скорость поворота зависела от частоты вращения коленчатого вала. При 2000 об/мин и включенной повышающей передаче башенного привода башня совершала полный оборот за 19 с, при 1000 об/мин и выключенной повышающей передаче — за 77 с. В ручном режиме для полного оборота башни наводчику необходимо было сделать 700 оборотов маховика.

Снаружи корпус и башня танка покрывались «циммеритом», поверх которого наносилась камуфляжная окраска, изнутри они были выкрашены в темно-желтый цвет.

Компоновка башни «типа Порше».

Компоновка башни «типа Хеншель».

ВООРУЖЕНИЕ. Основное вооружение «Королевского тигра» — пушка 8,8 cm KwK 43 калибра 88 мм, производившаяся на заводе фирмы Fr.Garny во Франкфурте-на-Майне. Ствол орудия имел длину 71 калибр — 6298 мм; вместе с дульным тормозом — 6595 мм. Масса пушки — 1605 кг, а всей установки вместе с маской — 2265 кг. Начальная скорость бронебойного снаряда — 1000 м/с. Предельная длина отката — 580 мм. Вертикальная наводка — в пределах от -8° до +15°.

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа.

Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки — винтового типа.

Вид сверху на маску 88-мм пушки.

Пушка уравновешивалась с помощью специального уравновешивающего механизма, располагавшегося в башне с правой стороны от пушки. Спусковой механизм электрического типа с предохранительным устройством.

В боевом отделении под сиденьем наводчика устанавливался воздушный компрессор для продувки ствола пушки после каждого выстрела. Устройство продувки ствола заканчивалось двумя форсунками по обе стороны затворного кольца. Поток воздуха выдувал пороховые газы из зарядной каморы и предотвращал их поступление в боевое отделение.

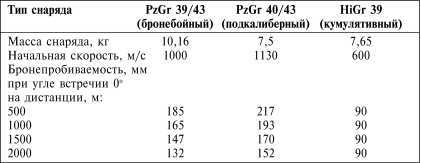

ПРИМЕЧАНИЕ. Таблица составлена на основании немецких источников.

С пушкой был спарен 7,92-мм пулемет MG34 (на танках последних выпусков — MG42). Курсовой пулемет размещался в лобовом листе корпуса в шаровой установке. На командирской башенке на рельсе устройства для зенитной стрельбы Fliegerbeschussgerat 42 можно было установить пулемет MG34.

Танки «Королевский тигр» первоначально оснащались бинокулярным телескопическим шарнирным прицелом TZF-9d/l, а затем монокулярным телескопическим шарнирным прицелом с переменным увеличением TZF-9d. Шарнирное соединение прицела обеспечивало свободу перемещения объективной части вместе со спаренной установкой пушки и пулемета по всему диапазону вертикального угла обстрела при неподвижном окуляре. Окулярная часть прицела шарнирно подвешивалась к крыше башни и имела регулировку по высоте.

Эта 88-мм пушка была установлена на «Королевском тигре», подбитом летом 1944 года во Франции. Ныне — это экспонат военно-исторического музея в Дрездене.

Особенностью оптической схемы с переменным увеличением являлось наличие трех линз оборачивающей системы вместо двух, обычно применявшихся в танковых телескопических прицелах с постоянным увеличением. Первая линза оборачивающей системы была закреплена в корпусе прицела неподвижно. Вторая и третья линзы были связаны между собой кулисным механизмом и включались в оптическую схему попеременно. При включении второй линзы прицел давал 5-кратное увеличение с полем зрения 12,5°, при включении третьей линзы 2,5-кратное увеличение с полем зрения 25°.
