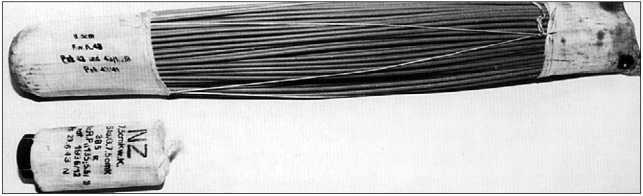

Прогресс в развитии германских танковых орудий наглядно демонстрируется сравнением пороховых зарядов выстрелов к 88-мм пушке KwK 43 L/71 (вверху) и 75-мм пушке KwK 37 L/24 (внизу).

Курсовой пулемет MG34 оснащался 1,8-кратным телескопическим прицелом KZF 2.

Боекомплект пушки состоял из 84 (у первых 50 танков из 77) выстрелов, которые укладывались в нише башни (22) и нишах подбашенной коробки в отделении управления и боевом отделении. Боекомплект пулеметов составлял 4800 патронов.

В качестве вспомогательного вооружения танк оснащался «устройством ближнего боя» (Nahkampfgerat) — мортиркой калибра 26 мм, в боекомплект которой входили дымовые, осколочные и осколочно-зажигательные снаряды. Мортирка располагалась в правой части крыши башни.

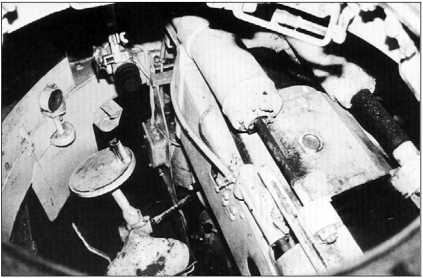

Вид в башню через люк командира. Справа — казенник пушки, слева — сиденье наводчика и маховик ручного привода механизма поворота башни.

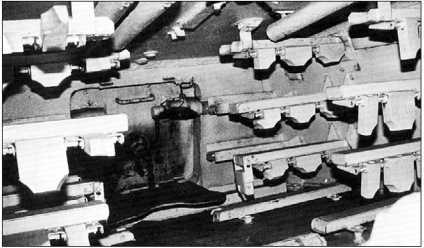

Стеллажи для размещения орудийных выстрелов в нише башни. Между ними — дверца люка для загрузки боеприпасов и аварийного выхода из танка.

ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке «Тигр II» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL 230Р30 мощностью 700 л.с. (515 кВт) при 3000 об/мин (на практике число оборотов не превышало 2500). Диаметр цилиндра — 130 мм. Ход поршня — 145 мм. Цилиндры располагались V-образно под углом 60°. Степень сжатия — 6,8. Сухая масса двигателя 1300 кг.

Топливо — этилированный бензин с октановым числом не ниже 74. Емкость семи бензобаков — 860 л. Подача топлива принудительная, с помощью двух диафрагменных насосов Solex. Карбюраторов — четыре, марки Solex 52FFJIID.

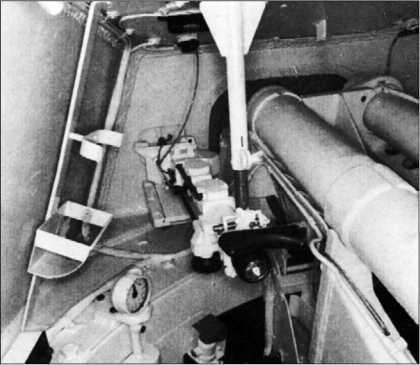

Интерьер башни. Вид на телескопический монокулярный прицел TZF-9d.

Система смазки — циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один нагнетающий и два отсасывающих.

Система охлаждения — жидкостная. Радиаторов — четыре, соединенных по два последовательно. Емкость радиаторов — около 114 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Запуск двигателя штатно осуществлялся с помощью электростартера. В случае необходимости был возможен запуск двигателя вручную или с помощью пускача. Рукоятка ручного запуска двигателя соединялась с кулачковой муфтой на коленчатом валу двигателя. Рукоятку вставляли в небольшое отверстие в кормовом листе корпуса с правой стороны, чуть ниже выхлопной трубы. Отверстие закрывалось бронекрышкой.

Для пуска двигателя с помощью пускача снималась крышка большого люка на уровне коленчатого вала двигателя. Пускач неподвижно фиксировался на броне танка с помощью двух держателей и шестерня на валу пускача входила в зацепление с шестерней на коленчатом валу двигателя.

С помощью специального устройства был возможен запуск двигателя танка от двигателей автомобилей Kubelwagen или Schwimmwagen.

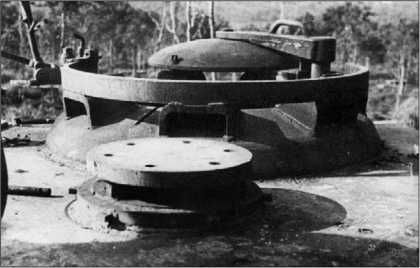

Броневой колпак вентилятора и командирская башенка танка «Королевский тигр».

Трансмиссия состояла из карданной передачи, коробки передач со встроенным главным фрикционом, механизма поворота, бортовых передач и дисковых тормозов. При этом главный фрикцион, коробка передач и механизм поворота, состоявший из двух суммирующих планетарных рядов, конструктивно были объединены в единое целое — двухпоточный механизм передач и поворота.

Коробка передач Maybach OLVAR OG(B) 40 12 16В продукции завода Zahnradfabrik в Фридрихсхафене — безвальная, с продольным расположением осей, восьмиступенчатая, с постоянным зацеплением шестерен, с центральным синхронизатором и индивидуальными тормозами, с полуавтоматическим управлением. Коробка обеспечивала 8 передач вперед и 4 назад. Ее особенностью являлось отсутствие общих валов для нескольких шестерен, каждая шестерня монтировалась на отдельных подшипниках. Коробка снабжалась автоматическим гидравлическим сервоприводом. Для переключения передач было достаточно перевести рычажок, не выжимая педали главного фрикциона. Сервопривод автоматически, без участия водителя, выключал главный фрикцион и ранее включенную передачу, производил синхронизацию угловых скоростей включаемых зубчатых муфт, включал новую передачу, а затем плавно включал и главный фрикцион.

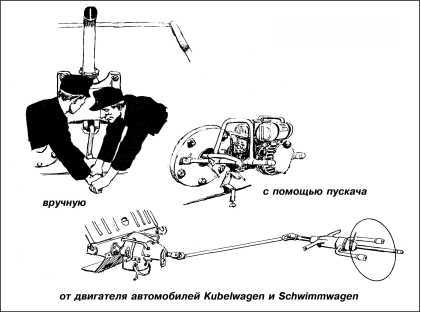

Варианты нештатного запуска двигателя.

В случае порчи гидравлической аппаратуры переключение шестерен и выключение главного фрикциона можно было производить механическим путем. Система смазки шестерен — струйная, с подачей масла в место зацепления при сухом картере.

Особенностью коробки передач танка «Тигр» Ausf.B по сравнению с танком «Тигр» Ausf.E являлось наличие радиатора, охлаждавшего масло. Радиатор располагался в специальном резервуаре с водой, не имевшей циркуляции и заменявшейся вручную.

Многодисковый главный фрикцион с трением рабочих поверхностей в масле был конструктивно встроен в коробку передач, так же как и стояночный тормоз.

Фрикционно-шестеренчатый механизм поворота с двойным подводом мощности обеспечивал танку по два фиксированных радиуса поворота на каждой передаче. При этом максимальный радиус составлял 114 м, минимальный — 2,08 м. Более крутые повороты при включенной передаче, в том числе вокруг отстающей гусеницы, трансмиссией танка не обеспечивались. При нейтральном положении коробки передач был возможен поворот вокруг центра тяжести танка движением забегающей гусеницы вперед и отстающей назад с радиусом В/2, где В — ширина танка.

Бортовые передачи — двухрядные, комбинированные, с разгруженным ведомым валом.

Механические дисковые тормоза LB 900.4 были разработаны инженером Клауе и изготовлены фирмой Argus.

При открывании крышка командирского люка приподнималась и отодвигалась в сторону.

ХОДОВАЯ ЧАСТЬ танка применительно к одному борту состояла из девяти цельнометаллических сдвоенных опорных катков с внутренней амортизацией, расположенных в шахматном порядке в два ряда (пять катков во внешнем ряду, четыре — во внутреннем). Размеры катка — 800x95 мм.

Подвеска — индивидуальная, торсионная, одновальная. Диаметр торсиона — 60…63 мм. Балансиры передних и задних опорных катков снабжались гидравлическими амортизаторами, размещенными внутри корпуса.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 18 зубьев в каждом. Зацепление цевочное. Направляющие колеса диаметром 650 мм имели металлические бандажи и кривошипные механизмы натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 92 траков каждая (46 гладких траков, 46 — двухгребневых траков). Ширина боевых гусениц Kgs 73/800/52 — 818 мм, транспортных Kgs 73/660/52 — 658,5 мм. Транспортные гусеницы танка «Королевский тигр» представляли собой боевые гусеницы «Пантеры» и использовались при перевозке по железной дороге.

ЭЛЕКТРООБОРУДОВАНИЕ было выполнено по однопроводной схеме. Напряжение — 12 В. Источники: генератор Bosch GTLN 700/12-1500L1 мощностью 0,7 кВт, два аккумулятора Bosch емкостью 150 А.ч. Аккумуляторные батареи соединялись параллельно. При нажатой кнопке пуска стартера батареи с помощью переключателя SF/Se8 переключались на последовательное соединение, обеспечивавшее напряжение в 24 В, необходимое для работы стартера. Потребители: электростартер Bosch BPD 6/24 мощностью 4,4 кВт и напряжением 24 В, система зажигания, башенный вентилятор, контрольные приборы, подсветка прицела, приборы звуковой и световой сигнализации, аппаратура внутреннего и внешнего освещения, звуковой сигнал, спуски пушки и пулеметов. Боевое отделение оснащалось электрическим обогревателем мощностью 100 Вт.
