AS.532C «Кугар»-морской корабельный вертолет со складывающейся хвостовой балкой и лопастями несущего винта; снабжен оборудованием для обнаружения подводных лодок и противоволодочным и противокорабельным вооружением;

AS.532 «Кугар» Мк.2 – поисково-спасательный вертолет для армии Франции, со спасательной лебедкой и вооружением из двух пушек калибром 20 мм и двух пулеметов калибром 12,7 мм, максимальная взлетная масса увеличена до 11 340 кг, а дальность – до 925 км.

К началу 1996 г. было заказано 460 военных и гражданских вертолетов AS.332, из них 400 поставлено в 43 страны.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы, с рулевым винтом, двумя ТВД и трехопорным шасси.

Фюзеляж цельнометаллический, типа полумонокок, безопасно повреждаемой конструкции Панели остекления снабжены противообледенительной системой. Кабина экипажа имеет две боковые сбрасываемые двери. Грузовая кабина объемом 1,4м? имеетмак- симальные размеры 6,05 х 1,8 х 1,55 м и по одной сдвижной двери размерами 1,35 х 1,35 м с каждой стороны, площадь пола кабины 7,8 м? . В задней части кабины имеется люк трапециевидной формы с размерами 0,98 м у основания и 0,7 м в верхней части. В варианте с удлиненным на 0,76 м фюзеляжем грузовая кабина^ имеет длину 6,8 м, площадь пола 9,18 м? , объем 13,3 м? . В кабине размещаются от 21 до 25 десантников или 16 раненых (12 на носилках и 4 на сиденьях) с сопровождающим санитаром или до 24 пассажиров в обычном варианте и 8-15 пассажиров в варианте с улучшенной комфортностью. Хвостовая балка имеет профилированное сечение и переходит в профилированную концевую балку в виде киля, на которой установлены стабилизатор и рулевой винт; снизу хвостовой балки установлен большой подфюзеляжный киль. Стабилизатор трапециевидной формы в плане имеет, увеличенную площадь 1,34 м? и перевернутый аэродинамический профиль большой кривизны. Стабилизатор зафиксирован под углом заклинения 3° .

Шасси убирающееся, трехопорное,с носовой опорой. Главные опоры с рычажной подвеской имеют по одному колесу размером 640 х 280мм и давлением 0,88 мПа/9 кг/см®, снабжены масляно-пневматическими амортизаторами, убираются назад в боковые обтекатели. Носовая опора со спаренными колесами размерами 466 х 176 мм и давлением 0,68 мПа/7 кг/ см? , с рычажной подвеской. Шасси рассчитано на удар с вертикальной скоростью 3 м/ с. Колея шасси 3 м, база 4,49 м (для варианта с удлиненным фюзеляжем – 5,25 м).

Военно-транспортный вертолет AS.532 «Кугар»

Палубный вертолет AS.532 «Кугар» с выдвижной антенной РЛС дальнего обнаружения

Несущий винт с шарнирным креплением лопастей и тормозом. Вертикальный шарнир каждой лопасти снабжен эласгомерным подшипником, демпфирующим колебания лопасти. Лопасти прямоугольной формы в плане, со стреловидной сужающейся законцовкой, выполнены из композиционных материалов с лонжероном из стеклопластика и обшивкой из углепластика, хорда лопасти 0,6 м. Может быть установлена противообледенительная система посредством замены накладки носка из нержавеющей Стали титановой накладкой толщиной 0,8 мм с термонагревательным элементом. Над втулкой установлен обтекатель, уменьшающий лобовое сопротивление.

Рулевой винт диаметром 3,05 м, пятилопастный, имеет лопасти из композиционных материалов с усовершенствованным профилем NACA 23010 в концевой части и NACA 23012 в комлевой части.

Силовая установка. Двигатели установлены рядом в верхней части фюзеляжа перед несущим винтом, имеют отдельные воздухозаборники с пылезащитными устройствами и закрыты обтекателями. Передняя часть воздухозаборников выполнена в виде консолей, имеет центральное тело сотовой конструкции и обшивку из стеклоткани. Для снятия или монтажа двигателей консоли передней части воздухозаборников сдвигаются вперед по направляющим. Для удобства обслуживания обтекатели двигателей имеют две откидывающиеся панели на шарнирах. Двигатели имеют модульную конструкцию. Масса двигателя «Макила» 1А с оборудованием 242 кг.

Топливная система. Варианты AS.332B, В1 и С имеют пять мягких топливных баков общей емкостью 1560 л. Варианты AS.332L, LM и М имеют систему из шести топливных баков общей емкостью 2060 л. Предусмотрена установка четырех дополнительных топливных баков внутри фюзеляжа общей емкостью 1900 л и двух подвесных баков общей емкостью 700 л. В военных вариантах вертолетов баки протектированы.

Трансмиссия. Главный редуктор, имеющий модульную конструкцию, пятиступенчатый, снабжен двумя торсиометрами и двумя отдельными цепями смазки, размещен между двигателями. От первой ступени (от обоих двигателей к промежуточному редуктору) обеспечивается привод двух вентиляторов. Скорость вращения валов ГТД 23 840 об/мин, вала несущего винта 265 об/мин, вала рулевого винта 1278 об/мин.

Система управления гидравлическая, дублированная, с сдвоенными гидроусилителями, которые крепятся соответственно к картерам главного и рулевого редукторов.

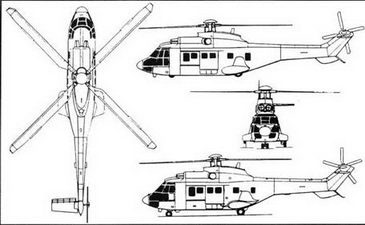

Схема вертолета «Супер Пума»

Вооружение. В военном варианте для армии и ВВС вертолет может быть вооружен двумя пушками калибром 20 мм, либо двумя пулеметами калибром 7,62 мм, или 38 НАР калибром 68 мм в двух контейнерах. В военно-морском варианте вертолет может нести две противокорабельные ракеты AM 39 «Экзосет», или две легкие противолодочные торпеды и опускаемую гидроакустическую станцию или магнитный детектор для обнаружения подводных лодок и сбрасываемые гидроакустические буи.
