Летные данные:

скорость, км/ч

непревышаемая 287

максимальная крейсерская 270-274

экономичная крейсерская 240

скороподъемность при наборе высоты

с горизонтальной скоростью, м/с 7,9-9,7

вертикальная скороподъемность с одним

работающим двигателем, м/с 2,7

статический потолок, м:

с учетом влияния земли 4750

без учета влияния земли в условиях MCA 4100

при MCA +20°С 2700

динамический потолок, м 6100

дальность с одним летчиком, 4 пассажирами и 145 кг специального оборудования при полете на высоте 1000 м с резервом топлива на 20 мин, км 750

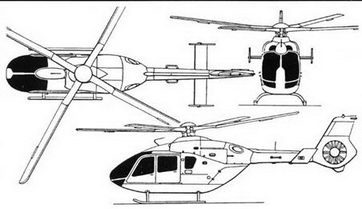

Схема вертолета ЕС-135

Система управления обычная, гидравлическая, бустерная, с электрогидравлической системой повышения устойчивости. Предполагается использование варианта с одноместной кабиной, оборудованной для полетов по приборам с более эффективной системой повышения устойчивости.

Гидравлическая система и электросистема выполнены с двойным резервированием. Все электро- и электронное оборудование имеет защиту от действия электромагнитного поля напряженностью до 200 В/м.

Пилотажно-навигационное оборудование обеспечивает возможность полета по приборам. Предусмотрено использование метеорологической РЛС.

Разработка легкого многоцелевого вертолета под обозначением P120L началась в 1990 г. консорциумом «Еврокоптер» совместно с Харбинской авиационной производственной корпорацией; «NAMC», представляемой китайской национальной корпорацией по агротехническому импорту и экспорту CATIC, и фирмой «Сингапур Текнолоджи Аэроспасьяльс SA». В 1993 г. были пересмотрены требования к вертолету, получившему .обозначение ЕС.120, и начато производство трех опытных вертолетов, первый из которых совершил первый полет 9 июля 1995 г. Изготовление несущего винта трансмиссии ведется консорциумом «Еврокоптер», фюзеляжа, шасси и систем – корпорацией «NAMC» и хвостовой балки с килем- фирмой «ЗА». Сборка осуществляется консорциумом «Еврокоптер»; предполагается производство 1600 вертолетов с возможным расширением до 2000; расчетная цена вертолета 1,98 млн долларов. Вертолет предлагается в гражданском варианте для пассажирских и санитарных перевозок, тренировки летчиков и для участия в соревнованиях, а в военном варианте-для наблюдения и разведки, тренировочных полетов.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом фенестрон, одним ГТД и лыжным шасси.

Фюзеляж изготовлен в основном из КМ, центральная часть цельнометаллическая, отличается хорошими аэродинамическими формами. В общей кабине размерами 1,8 х х 1,5 х 1,3 м размещаются один летчик и 4 пассажира, возможна установка управления для второго летчика. По бокам кабины имеются большие сдвижные двери.

Хвостовая балка коническая, стыкуется с большим вертикальным оперением с каналом для рулевого винта. Под хвостовой балкой прикреплен стабилизатор размахом 2,4 м с перевернутым профилем.

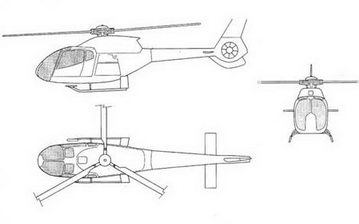

Схема вертолета ЕС.120

Шасси лыжное, с колеей 1,8 м, целиком изготовлено из КМ с подножками на передних концах лыж, под вертикальным оперением установлена пружинная предохранительная опора.

Несущий винт трехлопастный, с бесшарнирным креплением лопастей, с втулкой типа «сферифлекс», имеющей интегральную конструкцию с валом несущего винта и главным редуктором. Лопасти полностью изготовлены из КМ, имеют прямоугольную форму в плане, хорда лопастей 0,26 м.

Рулевой винт диаметром 0,75 м, восьмилопастный, типа «фенестрон», значительно усовершенствованный, нового поколения, с улучшенными характеристиками и уменьшенным уровнем шума. Лопасти прямоугольной формы в плане, хорда лопасти 5,8 см.

Силовая установка первых 300 вертолетов будет состоять из одного ГТД Турбомека ТМ319 «Арриус» 1В1 взлетной мощностью 373 кВт/ 500 л. с., установленного сверху фюзеляжа за несущим винтом. В дальнейшем возможна установка ГТД Пратт-Уитни Канада PW/200 мощностью 475 кВт/635 л. с. Запас топлива 400 л.

Системы управления и оборудования обеспечивают пилотирование вертолета в сложных метеорологических условиях в соответствии с новыми европейскими требованиями JAR 27.

Размеры, м:

длина вертолета с вращающимся винтом 11,54 ширина вертолета 2,1

высота 3,27

диаметр несущего винта 10,2

ометаемая площадь, м? 81,72

Двигатели:

1 ГТД Турбомека ТМ «Арриус» 1В1 взлетная мощность, кВт/л. с. 373/500

Массы и нагрузки, кг:

максимальная взлетная 1550

пустого 850

максимальная нагрузка, перевозимая

в кабине 700

на внешней подвеске 750

Летные данные:

максимальная крейсерская скорость, км/ч 235 статический потолок, м 2400

динамический потолок, м 4875

дальность полета, км 600

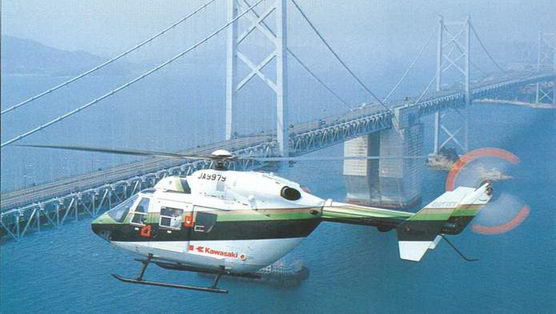

Легкий многоцелевой вертолет Еврокоптер-Кавасаки ВК.117

Легкий многоцелевой вертолет ВК.117 начал разрабатываться совместно фирмами «Мессершмитт- Бельков-Блом, Геликоптер Дивижн» (МВБ) в ФРГ и «Кавасаки Хеви Индастриз, Эркрафт Дивижн» (Япония) в 1977 г. на основе проектов западногерманского вертолета МВБ Во.107 и японского вертолета Кавасаки КН-17. Первоначально вертолет разрабатывался как гражданский для перевозки от 6 до 11 пассажиров для обслуживания буровых платформ на море, а также в качестве санитарного для срочной медицинской помощи, для поисково-спасательной службы и полицейских операций. Было построено по два опытных вертолета в ФРГ и Японии. Первые полеты опытных вертолетов состоялись в ФРГ 13 июля 1979 г. и в Японии-10 августа 1979 г., а первые полеты серийных вертолетов – 24 декабря 1981 г. в Японии и 23 апреля 1982 г. в ФРГ. Вертолеты ВК.117 были сертифицированы в ФРГ и Японии в декабре 1982 г., а в США-в марте 1988 г., производятся серийно с 1982 г. в ФРГ и Японии; средний темп производства в месяц – четыре вертолета в ФРГ и два вертолета в Японии. Цена вертолета со стандартным оборудованием первоначально составляла 1,5-1,75 млн долларов, последних модификаций – 3,3 млн долларов (5,5 млн марок).

Заключено соглашение о производстве вертолетов ВК.117 по лицензии в Индонезии и Южной Корее. К1996 г.. было произведено 255 вертолетов в Германии и более 100 в Японии.

Производились следующие модификации вертолета ВК.117:

ВК.117-1А « базовый гражданский вертолет с максимальной взлетной массой 2850 кг; построено несколько вертолетов;

ВК.117А-3 и 4 – развитие ВК.117-1, с увеличенной взлетной массой до 3250 кг и рулевым винтом большого диаметра с лопастями, имеющими геометрическую крутку;

ВК.117А-ЗМ – военный вариант ВК.117А-3, впервые показан в виде макета на Парижской авиакосмической выставке в 1985 г. вооружением из 8 ПТУР «Хот» и стабилизированным прицелом SFIM;

ВК.117В-1 – основная серийная модификация с увеличенной мощностью двигателей и улучшенными летными характеристиками;

ВК.117В-2 – модификация с увеличенной взлетной массой до 3350 кг; производится с 1992 г. в Германии и Японии;

ВК.117С-1 – модификация, выпускаемая в Германии с 1992 г., с новым оборудованием кабины, новыми лопастями рулевого винта, ГТД Турбомека «Ариэль» 1Е2 большей моищности и улучшенными высотными характеристиками; поставлено 12 вертолетов;
