КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом, двумя ГТД и трехопорным шасси.

Фюзеляж и хвостовая балка полумонококовой конструкции. В двухместной кабине экипажа летчик. размещается слева, второй летчик или курсант-справа, по бокам кабины двери на шарнирах. В кабине размерами 3,2 х 1,55 х 1,4 мм и объемом 6,89 м? в пассажирском варианте установлены в четыре ряда 12 кресел, для доступа в кабину имеются две сдвижные двери размерами 1,2 х 0,95 м – в перед ней части кабины с левого борта и в задней части с правого борта, с каждого борта имеются по два больших прямоугольных окна (из них два в дверях), за кабиной расположен багажный отсек для багажа массой 150 кг. Кабина может оснащаться системой кондиционирования.

В грузовом варианте кресл а удаляются и в кабине могут перевозиться грузы массой до 2100 кг; в санитарном варианте – четверо больных на носилках с одним сопровождающим, а в спасательном варианте – до 8 человек, включая двоих пострадавших на носилках; в полицейском варианте размещаются на сиденьях до 10 человек.

Хвостовая балка круглого сечения со съемным кожухом вала привода рулевого винта переходит в концевую балку, выполненную в виде киля, под хвостовой балкой на ее конце установлен фиксированный стабилизатор прямоугольной формы в плане, размахом 3,45 м.

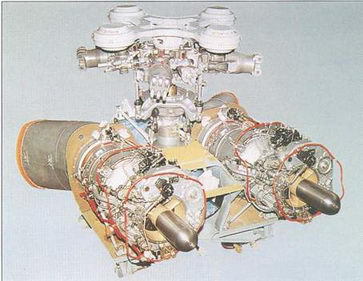

Газотурбинный двигатель вертолета W-3

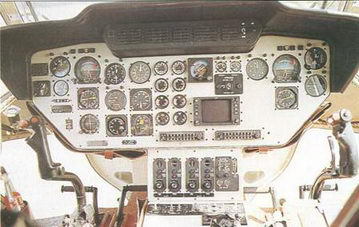

Пилотажно-навигационное оборудование вертолета W-3

Шасси трехопорное, неубирающееся. Главные опоры рычажного типа с масляно-воздашными амортизаторами, с тормозными колесами низкого давления размерами 300 х 250 мм, носовая опора самоориентирующаяся, со сдвоенными колесами размерами 210 х 150 мм; на конце хвостовой балки снизу установлена предохранительная опора. Колея шасси 3,4 м; база шасси 3,55 м.

Несущий винт четырехлопастный, с шарнирным креплением лопастей. На втулке с гидравлическими демпферами сверху установлены маятниковые гасители колебаний типа «Саломона», Лбпасти не*- сущего винта прямоугольной формы в плане, с сужающимися комлевыми частями и законцовками, изготовлены из стеклопластика и имеют электрическую противообледенительную систему, хорда лопастей 0,4 м.

Рулевой винт диаметром 3,03 м, трехлопастный, толкающий. Лопасти прямоугольной формы, изготовлены из стеклопластика и снабжены электрической противообледенительной системой, хорда лопастей 0,2 м.

Силовая установка состоит из двух турбовальных ГТД ПЗЛ 10В со свободной турбиной, производимых ВСК-Жешув. Взлетная мощность ГТД 2 х 662 кВт/2 х 900 л. с. и чрезвычайная мощность, развиваемая в течение 2,5 мин, 2 х 846 кВт/ 2 х 1150 л. с., обеспечивает продолжение полета в случае выхода из строя одного ГТД.

Размеры, м:

длина вертолета с вращающимися

винтами 18,79

длина фюзеляжа 14,21

ширина фюзеляжа 3,4

высота до втулки несущего винта 4,2

диаметр несущего винта 15,7

ометаемая площадь, м? 193,6

Двигатели:

2 ГТД ПЗЛ-10В взлетная мощность, кВт/л. с. 2 х 662/2 х 900 чрезвычайная мощность,

кВт/л. с. 2 х 846/2 х 1150

Массы и нагрузки, кг:

максимальная взлетная 6400

нормальная взлетная 6100

пустого вертолета 3630

максимальная перевозимая нагрузка 2100

Летные данные (при нормальной взлетной

массе):

максимальная скорость, км/ч 200

максимальная крейсерская скорость, км/ч 238 экономическая крейсерская скорость, км/ч 225 максимальная скороподъемность, м/с 9,3

статический потолок, м:

с учетом влияния земли 3200

без учета влияния земли 1900

дальность полета при экономичной скорости скорости без резерва топлива, км 745

продолжительность полета при скорости

125 км/ч без резерва топлива, ч 4,3

Схема вертолета W-3

Двигатели установлены рядом сверху фюзеляжа и имеют отдельные обтекатели. Воздухозаборники снабжены ПЗУ. Двигатели сертифицированы в США по FAR-33 и в Германии по JAR-E.

Топливная система обеспечивает независимое питание каждого двигателя, топливо содержится в четырех топливных баках общей емкостью 1750 л, расположенных под полом кабины. Для перегоночных полетов в кабине устанавливается дополнительный топливный бак емкостью 1100 л.

Трансмиссия как на вертолете Ми-2, рассчитана на передачу большей мощности.

Система управления бустерная, приводится от двух независимых гидравлических систем с рабочим давлением 9 мПа/92 кг/см? и производительностью по 11 л/мин.

Электрическая система имеет цепи переменного тока 200/115 В, 400 Гц и постоянного тока 28 В. Воздушная система используется для привода тормозов главных колес. Дополнительно может устанавливаться система кондиционирования и кислородное оборудование, а также система заполнения топливных баков нейтральным газом.

Оборудование обеспечивает выполнение полетов днем и ночью и в сложных метеорологических условиях, поставляется фирмой «Кинг/Бендикс», а для вертолета «Гусар» – фирмой «Кентрон». Дополнительно может устанавливаться метеорадиолокатор.

Вооружение в боевом варианте для ВВС Польши состоит из двуствольной пушки ГШ-23 калибром 23 мм, 4 ПТУР АТ-6 и двух блоков по 12 НАР калибром 80 мм.

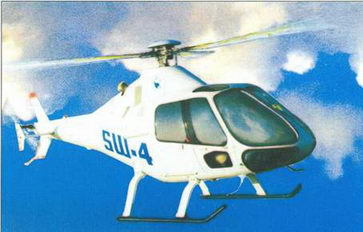

Легкий многоцелевой вертолет ПЗЛ Свидник SW-4

Разработка вертолета началась в 1985 г., первый полет вертолет SW-4 совершил в 1995 г., начало серийного производства запланировано на 1996 г., в 1997 г. предполагается сертификация по стандартам FAR/ JAR Pt27. Построен один вертолет для статических и два для летных испытаний.

Вертолет предназначен д ля использования в качестве пассажирского, санитарного, патрульного, учебного, сельскохозяйственного, разведывательного (для армии) и для перевозки легких грузов. Вместо двигателя Аллисон 250 в перспективе возможна установка двигателя Пратт-Уитни (Канада) PW206, ведутся работы по созданию двухдвигательного варианта вертолета.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом. 20% массы конструкции выполнено из стекловолокна. Кабина вертолета (шириной 1,42 м) имеет по одной сдвижной назад и по одной двери автомобильного типа с каждой стороны. Число мест: экипажа 1, пассажиров 4, в санитарном варианте 1 человек на носилках и двое сопровождающих. На хвостовой балке размещен киль, установленный под; небольшим углом к продольной оси вертолета, и стабилизатор с вертикальными шайбами на концах.

Шасси лыжное, колея 2 м.

Несущий винт трехлопастный, с шарнирным креплением лопастей, лопасти с трапециевидными законцовками.

Рулевой винт диаметром 1,5 м, двухлопастный, лопасти прямоугольной формы в плане.

Силовая установка состоит из одного турбовального двигателя Аллисон 250-C20R/2. Сухая масса двигателя 76 кг, размеры 0,985 х х 0,483 х 0,589 м.

Топливная система включает топливный бак емкостью 500 л, возможна установка дополнительных топливных баков.

Оборудование фирмы «Бендикс/Кинг», установленное на опытных вертолетах, позволяет выполнять полеты только в простых погодных условиях, на серийных вертолетах планируется установка оборудования, обеспечивающего выполнение полетов по приборам.
