Многоцелевой и транспортный вертолет рассчитан на перевозку 30 десантников на расстояние 370 км или транспортирование в кабине военной техники массой 1500 кг, включая автомобиль-вездеход «Лендровер», для чего в хвостовой части имеется грузовой люк с опускающейся рампой. Возможно использование в санитарном варианте для перевозки 16 раненых на носилках. Перегоночная дальность с дополнительными топливными баками 850 км.

Гражданский вертолет «Гелилайнер» будет использоваться для пассажирских и транспортных перевозок, он сможет перевозить 30 пассажиров на расстояние 1020 км с крейсерской скоростью 280 км/ч.

Первоначально программой разработки и производства вертолетов ЕН-101 предполагалось построить 50 вертолетов для ВМС и 25 – для армии Великобритании и 45 вертолетов для ВМС Италии, а также 50 вертолетов для ВМС Канады для замены вертолетов «Си Кинг». Потенциальный рынок оценивался в 700-800 военных и гражданских вертолетов ЕН-101, которые предлагались на экспорт многим странам, включая США, для замены палубных транспортных вертолетов СН-46 «Си Найт». Вертолеты ЕН-101 предлагались, кроме основных трех вариантов, также в поисково-спасательном варианте, в кабине которого может разместиться 10 пострадавших на сиденьях и 8 на носилках. Общая стоимость разработки ЕН-101 оценивалась в 174 млн долларов.

Программа разработки и производства вертолетов ЕН-101 несколько раз пересматривалась из-за задержек постройки опытных вертолетов и их летных испытаний, а также из- за затруднений с финансированием. Первый полет первого опытного вертолета состоялся 9 октября 1987 г., а последующих восьми – в 1988-1990 гг. Летные испытания их, проводившиеся с 1987 г., были прерваны из-за катастрофы 21 января 1993 г. опытного гражданского вертолета, потребовавшей некоторого изменения конструкции вертолета. За время испытаний опытные вертолеты должны были налетать 4000 ч, до катастрофы они налетали 2500 ч.

Изменились и программы закупок вертолетов. Флотом Великобритании заказано 44 противолодочных вертолета «Мерлин» по контракту стоимостью 27 млрд долларов, флот Италии собирается заказать 16 противолодочных вертолетов и зарезервировал свой заказ еще на 8 вертолетов для армии Великобритании. Пересматриваются условия закупки вертолетов ЕН-101 для министерства обороны Канады, которое зарезервировало заказ на 35 противолодочных вертолетов и 15 поисковоспасательных. Изучается возможность применения вертолетов для радиолокационного пикетирования в системе раннего обнаружения для кораблей.

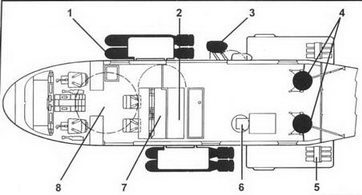

Компоновочная схема вертолета ЕН-101

1 – противолодочные торпеды; 2 – процессор акустических сигналов; 3 – спасательная лебедка; 4 – разбрасыватели радиогидроакустических буев; 5 – маркеркые маяки; 6 – погружаемый гидролокатор; 7 – пульт управления гидролокатором; 8 – РЛС кругового обзора

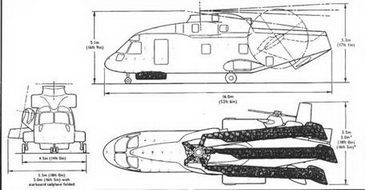

Вертолет ЕН-101 «Мерлин» со сложенными лопастями несущего и рулевого винтов и хвостовой балкой

КОНСТРУКЦИЯ. Вертолет выполнен по одновинтовой схеме с рулевым винтом.

Фюзеляж типа полумонокок. Передняя и центральная части цельнометаллические, одинаковой конструкции для всех трех вариантов. Обтекатель концевой балки и пилон рулевого винта выполнены из КМ. В многоцелевом варианте задняя часть фюзеляжа и хвостовая балка несколько изменены для установки задней грузовой рампы. В палубном варианте концевая балка складывается, откидываясь вперед и вниз, при этом правая консоль стабилизатора размещается под задней частью фюзеляжа. Кабина экипажа оборудована для одного или двух летчиков. В противолодочном варианте в состав экипажа входят также наблюдатель и оператор акустических систем; для всех членов экипажа используются кресла, рассчитанные на удар при посадке с вертикальной скоростью 10,7 м/ с. Усовершенствованное оборудование кабины экипажа предусматривает широкое использование цветных индикаторов на ЭЛТ с многофункциональными клавишными панелями управления для пилотажно-навигационных задач и отображения данных. В многоцелевом военном варианте в грузовой кабине размерами 6,5 х 2,5 х 1,83 м, смогут разместиться 30 вооруженных десантников или автомобиль-вездеход, для загрузки которых сзади имеется опускающаяся грузовая рампа. Для входа в грузовую кабину гражданского и многоцелевого вариантов предусмотрена основная дверь с левой стороны размерами 1,54 х 0,94 м, служащая аварийным выходом. В центральной части кабины с правой стороны расположена сдвигаемая по направляющим дверь размерами 1,54 х 1,96 м, имеющая аварийный люк. Имеются также два аварийных выхода с каждой стороны фюзеляжа, над обтекателями главных стоек шасси. В гражданском варианте кабина рассчитана на размещение 50 пассажиров по 4 человека в ряду (по схеме 2+2 с шагом 0,76 м между рядами) и бортпроводника. Предусмотрены помещение для буфета за кабиной экипажа, туалет и багажный отсек в задней части фюзеляжа. Для доступа в багажный отсек предусмотрены люки с каждой стороны фюзеляжа.

Несущий винт пятилопастный, с шарнирным креплением лопастей. Лопасти крепятся к втулке с помощью эластомерных подшипников. Лопасти усовершенствованной конструкции из КМ, имеют изменяемые по длине относительную толщину и крутку. Законцовка сложной формы, разработанная по экспериментальной программе BERP, способствует улучшению аэродинамических характеристик лопасти.

Втулка выполнена из отдельных пластин из КМ с металлической матрицей. Предусмотрено применение электрической противообледенительной системы лопастей, которая для палубного варианта является стандартной. В палубном варианте имеется полностью автоматическая система складывания лопастей. Окружная скорость концов лопастей 204 м/с.

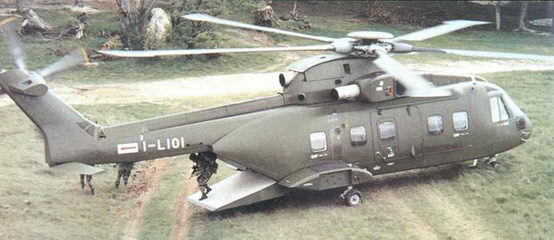

Военно-транспортный вертолет ЕН-101

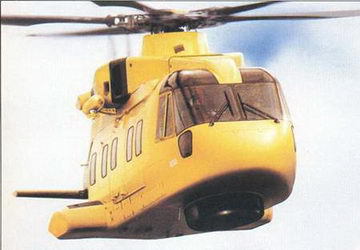

Поисково-спасательный вертолет ЕН-101

Рулевой винт четырехлопастный, диаметром 4,01 м, лопасти выполнены из угле- и стекловолокна с заполнителем из номекса и пеноалюминия. Носок лопасти усилен противоэрозионной накладкой из титанового сплава. Втулка имеет эластомерные осевые шарниры. Предусмосгрено применение противообледенительной системы.

Оперение состоит из стабилизатора и киля, служащего пилоном рулевого винта. Стабилизатор прямой, трапециевидной формы в плане. Имеется небольшой киль под концевой частью хвостовой балки. Для обшивки стабилизатора, киля и концевой балки использованы панели из углеволокна или кевлара, в качестве заполнителя использован номекс. Носок стабилизатора снабжен электрическим противообледенительным усгройстввом.

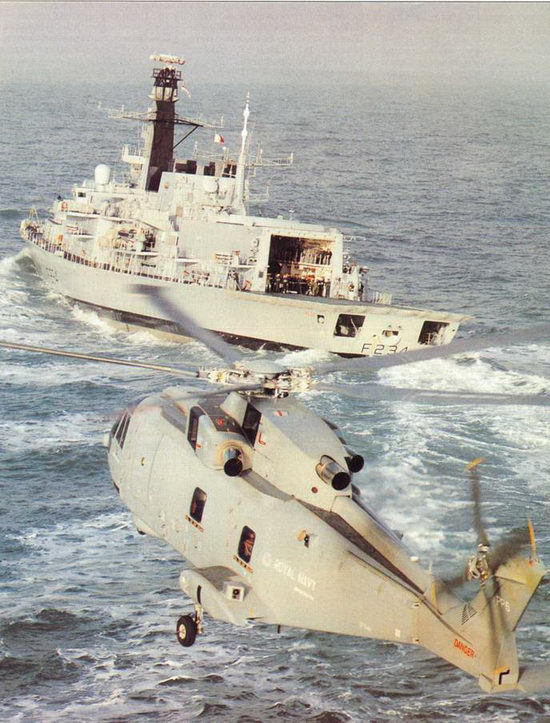

Противолодочный вертолет ЕН-101 во время посадки на палубу эсминца

Шасси убирающееся, трехопорное, носовая опора имеет сдвоенные самоориентирующиеся колеса, уборка главных колес шасси производится в боковые обтекатели. Предусмотрены надувные поплавки из полиуретана с использованием кевлара. Выпуск и уборка шасси выполняются с помощью гидравлической системы с тройным резервированием. Номинальное рабочее давление в гидросистеме 20,7 мПа (211 кгс/см 2 ).

Силовая установка из трех ГТД со свободной турбиной Дженерал Электрик Т 700-GE-401 в палубном

варианте чрезвычайной мощностью 3 х 1278 кВт/3 х 1682 л. с. и максимальной продолжительной мощностью 3 х 1071 кВт/3 х 1437 л. с. или

СТ-7-6А в многоцелевом и гражданском вариантах чрезвычайной мощностью 3 х 1432 кВт/3 х 1920 л. с. и максимальной продолжительной 3 х 1230 кВт/3 х 1649 л. с. ГТД установлены в верхней части фюзеляжа: два по обеим сторонам пилона и один за пилоном несущего винта. Вертолет может совершать взлет и полет на крейсерском режиме при двух работающих двигателях. Управление работой двигателей обеспечивается электронной и резервной механической системами. Двигатели защищены противопожарными перегородками из титанового сплава.
