Вертолеты Ка-26 производились в следующих вариантах:

– сельскохозяйственный, без грузопассажирской кабины, с баками или бункерами для разбрызгивания и распыления химикатов полосой шириной 20-60 м при скорости полета 30-130 км/ч;

– транспортный – с грузопассажирской кабиной для перевозки 6 пассажиров или грузов массой 900 кг или с грузовой платформой вместо кабины;

– санитарный – для перевозки двух больных на носилках и двух – на сиденьях с сопровождающим медработником и медицинским оборудованием;

– лесопатрульный – для патрулирования лесных массивов и для спасательных работ при пожарах; снабжен электрической лебедкой ЛПГ-150 грузоподъемностью 150 кг с тросом длиной 40 м и крюком;

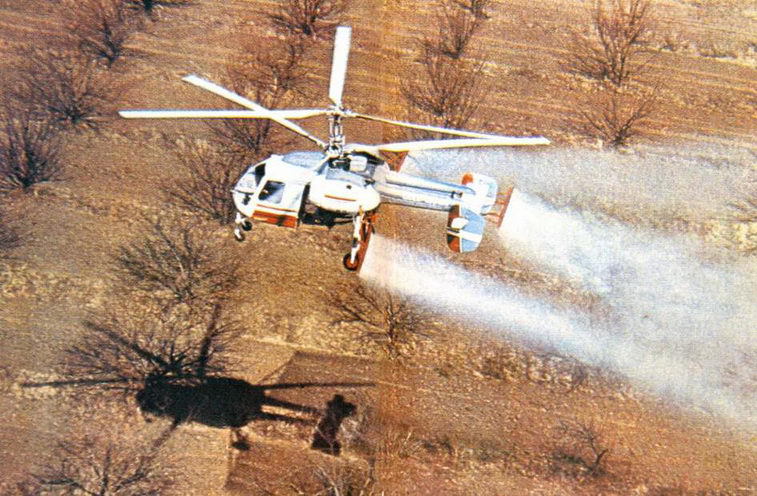

Сельскохозяйственный вертолет Ка-26 с баком для жидких химикатов и опрыскивателем шириной 11,2 м

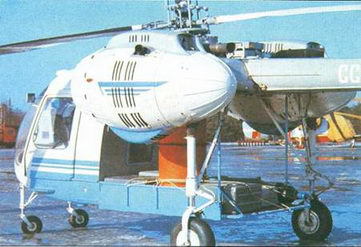

Сельскохозяйственный вертолет Ка-26 с бункером для сыпучих химикатов и центробежным разбрасывателем

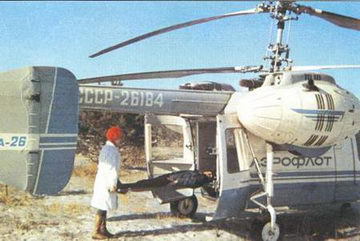

Грузопассажирская кабина вертолета с открытыми задними створками

– летающий кран – для монтажных работ и транспортировки грузов массой 900 кг на внешней подвеске, когда грузы из-за габаритов не размещаются на грузовой платформе;

– корабельный спасательный- с электролебедкой ЛПГ-150-МЗ, с системой подъема пострадавших, спасательной лодкой ЛАС-5M3 с радиостанцией «Коралл» и телевизионной камерой, аварийными баллонетами для посадки на воду;

– патрульный – для госавтоинспекции, с громкоговорителями, электролебедками, грузовым крюком, может оснащаться телевизионной камерой и использоваться для съемок с воздуха.

КОНСТРУКЦИЯ. Вертолет двухвинтовой соосной схемы с двумя ПД и четырехопорным шасси.

Фюзеляж имеет компоновку в виде «летающего шасси» с центральным отсеком – платформой прямоугольной формы, к которому спереди крепится кабина экипажа, а сзади две хвостовые балки, несущие горизонтальное оперение. Сверху центрального отсека установлен главный редуктор с несущей системой, а по бокам две гондолы с двигателями М-14В26.

Кабина экипажа двухместная, с хорошим обзором и сдвижными дверьми. В кабине предусматривается установка второго комплекта управления. За сиденьями экипажа размещаются отсекй радиоэлектронного и приборного оборудования с большими люками для обслуживания.

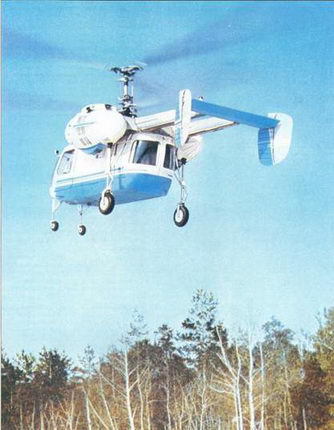

В транспортном варианте вертолет оборудуется быстросъемной подвесной грузопассажирской кабиной с внутренними размерами 1,28 х 1,37 х 1,84 м и откидными сиденьями для шести пассажиров.

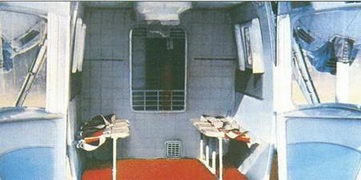

Санитарный вертолет Ка-26 с носилками и сиденьями для больных в кабине

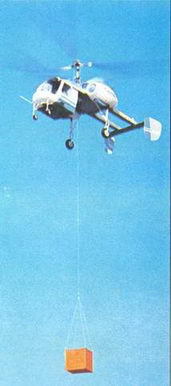

Вертолет-кран Ка-26 для транспортировки груза

Подъем на борт вертолета Ка-26 человека по лестнице и спасательной лебедкой через люк

Вход в кабину осуществляется через двухстворчатую дверь в задней части, в полу кабины имеется люк размером 0,5 х 0,7 м, используемый для подъема и высадки людей на режиме висения или установки оборудования. Грузопассажирская кабина имеет приточно-вытяжную вентиляцию, отопление и звукоизоляцию.

Для перевозки крупногабаритных грузов используется грузовая платформа с откидными бортами, устанавливаемая вместо грузопассажирской кабины.

Две хвостовые балки полумонококовой конструкции из алюминиевого сплава служат для установки горизонтального и вертикального оперения. Горизонтальное оперение площадью 1,97 м? состоит из стабилизатора размахом 3,22 м с рулем высоты площадью 0,85 м? , зафиксированного относительно стабилизатора под отрицательным углом 16,3°, стабилизатор металлический, двухлонжеронной конструкции, хорда стабилизатора 0,7 м, профиль NACA 0015.

Вертикальное оперение общей площадью 1,242 м? состоит из двух рулей двухлонжеронной конструкции со стеклопластиковой обшивкой. Для повышения путевой устойчивости вертолета в полете кили установлены под углом 15,5° к продольной оси вертолета, хвостиками наружу и снабжены рулями направления площадью по 0,618 м? с осевой компенсацией, которые могут отклоняться в пределах ± 25°.

Шасси неубирающееся, четы- 4 рехопорное, с ферменными главными опорами с азотно-масляными амортизаторами и тормозными колесами полубаллонного типа размерами 505 х 185 мм и давлением 0,24 мПа/2,5 кг/см? . Главные опоры снабжены демпферами поперечных колебаний. Передние опоры самоориентирующиеся, с колесами полубаллонного типа/размерами 300 х 125 мм и давлением 0,34 мПа/3,5 кг/ см? . Колея главных опор шасси 2,42 м, передних опор 0,9 м, база шасси 3,48 м.

Несущие винты трехлопастные, соосные, противоположного вращения, с шарнирным креплением лопастей, установлены друг от друга на расстоянии 1,17 м – из условия обеспечения необходимого запаса по сближению лопастей. Втулки несущих винтов из стали 40ХНМА с разнесенными горизонтальными и вертикальными шарнирами с игольчатыми подшипниками и осевыми шарнирами с шариковыми и роликовыми подшипниками, снабжены гидравлическими демпферами и центробежными ограничителями свеса.

Лопасти несущих винтов трапециевидной формы в плане, с хордой у комля 0,35 м и на конце 0,175 м, с профилями NACA 230 с относительной толщиной 15% у комля и 12% на конце и линейной круткой 11,5°. Лопасти изготовлены из стеклопластика на основе стеклоткани и эпоксидно-фенольного связующего. Лонжерон полый, переменного сечения, изготавливается методом горячего прессования в прессформе, к нему приклеиваются легкие хвостовые секции и присоединяется на болтах стальной узел крепления лопасти. Носок лопасти защищен светоизносостойким резиновым покрытием, внутри носка расположен противовес. На конце лопасти закреплена камера с противообледенительной жидкостью для подачи ее по трубкам на носок лопасти.

Оборудование кабины экипажа вертолета Ка-26

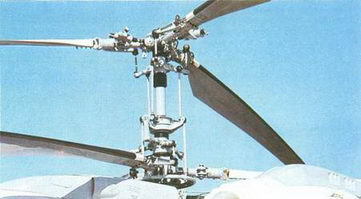

Соосные несущие винты и их управление на вертолете Ка-26

Силовая установка состоит из двух звездообразных поршневых двигателей М-14В26 с воздушным охлаждением, созданных под руководством главного конструктора И.М. Веденеева. Двигатели установлены в гондолах по бокам центрального отсека фюзеляжа, имеют 9 цилиндров, редуктор, центробежный односкоростной нагнетатель и вентилятор. Рабочий объем цилиндров 10,16 л; степень сжатия 6,3; масса двигателя 252 кг; длина 1,145 м; диаметр 0,985 м. Режимы работы: взлетный 242 кВт/325 л. с. при 2800 об/ мин, с,=0,265-0,29 кг/л. с. ч., максимальный продолжительный 205 кВт/275 л. с. при 2450 об/мин, с =0,25-0,29 кг/л. с. ч. крейсерский 1%2 кВт/190 л. с. при 2350 об/мин се =0,22-0,24 кг/л. с. ч.

Топливная система включает три топливных бака (два передних и задний) общей емкостью 630 л, размещенных в центральном отсеке. Возможна установка двух дополнительных баков емкостью по 160 л по бокам грузопассажирской кабины. Масляная система включает маслобак емкостью 38 л, маслорадиатор и масляные насосы.

Трансмиссия включает в себя два редуктора двигателей, две комбинированные муфты сцепления, редуктор несущих винтов Р-26 и валы, соединяющие редукторы двигателей с редуктором Р-26. Редуктор двигателя и муфта сцепления являются составной частью двигателя М-14В26.
