По данным на середину 1995 г., в вооруженных силах различных стран используются 555 вертолетов Ми-4: Албания -18, Алжир – 30, Афганистан -»12, Болгария – 14, Венгрия1 – 40, Вьетнам -¦ 30, Ирак- 40, Йемен – 4, КНР – 350, Куба – 5, Судан-10 и др.

Вертолеты Ми-4 стеши основой для создания большого числа модификаций для вооруженных сил, перечень которых и основные особенности конструкции приводятся ниже:

Ми-4А – базовая модификации, основной транспортно-Десантный вертолет вооруженных сил стран Варшавского Договора в 1950-1970 гг.;

Ми-4С – спасательный вертолет для ВВС и ВМФ, модификация Ми-4А, оснащен спасательной лебедкой грузоподъемностью 156 кг и снаряжением для спасательных операций над сушей и морем;

Ми-4ПС – поисково-спасательный вертолет; разработка была начата в 1958 г.; оснащен оборудованием для спасательных работ в труднодоступных районах, PJIC «Рубин-В», УКВ радиокомпасом «Приток», радиокомпасом АРК-54, автопилотом АП-81, связной радиостанцией РСБ 5/230, дополнительными топливными баками, спасательной лодкой ЛАС-5М и надувными баллонетами;

Ми-4М – противолодочный вертолет, в 1959 г. предъявлен на государственные испытания, в 1963 г. принят на вооружение авиации ВМФ; оснащен гидроакустической станцией «Баку» и магнитометром АПМ-60; может нести 18 радиоакустических буев РГНБ; вооружение составляет 100 глубинных бомб ПЛАБ-МК, вертолет оснащен оптическим прицелом ОПБ-1Р;

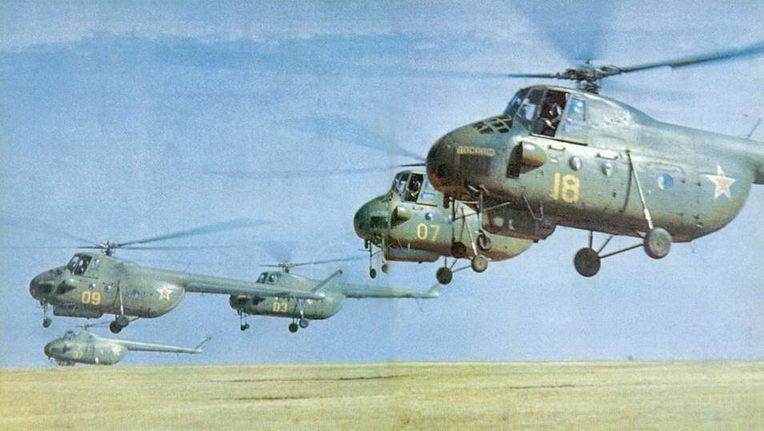

Высадка десанта с вертолета Ми-4

Ми-4МЭ – экспортный вариант Ми-4М, разработан в 1963 г., поставлялся в ряд стран;

Ми-4Т – вертолет-торпедоносец развитие Ми-4М, без магнитометра и РЛС, был снабжен воздушной рамочной антенной СП АРУ-55, прицелом НКПБ-7 в дополнение к оптическому прицелу ОПБ-1Р, контейнером для гидроакустических буев и двустворчатым контейнером для авиационной торпеды АТ-1, увеличенный запас топлива обеспечивал дальность 500 км; вертолет мог использоваться в варианте морского бомбардировщика с бомбовой нагрузкой до 500 кг из глубинных бомб ПЛАБ разного калибра;

Ми-4АВ -вооруженный вариант Ми-4А, пырвый отечественный транспортно-боевой вертолет для непосредственной поддержки наземных войск, на ферменных пилонах по бокам фюзеляжа могли подвешиваться на 6 балочных держателях авиационные бомбы, контейнеры с НАР калибром 57 мм и пусковые установки для четырех ПТУР «Фаланга» с радиокомандной системой наведения; вертолет был снабжен оптическим визиром Ш121, коллиматорным прицелом ПКВ и оптическим прицелом ОПБ-1Р; в 1967-1968 гг. в вариант Ми-4АВ было переоборудовано 200 вертолетов Ми-4А.

Были разработаны и производились также другие модификации вертолета Ми^4 для военного применения:

– вертолеты-тральщики для разведывательного траления минных полей и протраливания узкой полосы впереди головного корабля- тральщика;

– вертолеты – летающие пункты связи наземных войск;

– вертолеты радиопротиводействия и постановки помех;

– вертолеты санитарные и вертолеты – летающие операционные.

Кроме того, был разработан ряд модификаций вертолета для гражданского применения:

– Ми-4П – пассажирский, для перевозки 10 пассажиров и 200 кг груза. Вертолеты Ми-4П обслуживали около 100 вертолетных линий, в том числе в Москве для доставки авиапассажров от центрального аэровокзала до аэропортов; был построен также ряд пассажирских вертолетов для правительственных перевозок с улучшенной планировкой кабины и обтекателями колес на опорах шасси;

– Ми-4СХ – сельскохозяйственный, с опрыскивателем для жидких химикатов, с баком емкостью 1600 кг или распылителем для твердых химикатов массой до 1000 кг;

Схема вертолета Ми-4

– вертолет-летающий кран с системой внешней подвески грузов массой до 2000 кг;

– Ми-4Л – противолесопожарный вертолет для борьбы с лесными пожарами; в грузовой кабине устанавливались два бака емкостью по 500 л и размещались 8 пожарных со снаряжением.

КОНСТРУКЦИЯ. Вертолет одновинтовой схемы с рулевым винтом, одним ПД и четырехопорным шасси.

Фюзеляж полумонококовой конструкции, с поршневым двигателем, установленным в наклонном положении в носовой части, и двухместной кабиной экипажа над ним. Центральную часть фюзеляжа занимает грузовая кабина размерами 4,15 х 1,70 х 1,6 м и объемом 16 м? с задним грузовым люком размерами 1,86 х 1,6 м с опускающимся грузовым трапом и открывающимися в стороны створками. С левого борта кабины расположена дверь размерами 0,9 х 1,45 м, в дверном проеме устанавливается стрела с электролебедкой БА-47 для подвеса груза, по бокам кабины имеются три круглых окна, одно из них в двери. В кабине размещаются откидные сиденья для 12 десантников; в перегрузочном варианте – для 16 десантников, включая стрелка; в санитарном варианте в кабине устанавливается 8 носилок для раненых, столик и сиденье для санитара. Кабина летчика имеет поточно-вытяжную вентиляцию и большие сдвижные двери. С 1957 г. вертолеты Ми^1 оборудуются системой внешней подвески грузов массой 1200 кг, в перегрузочном варианте – до 1600 кг. В носовой части фюзеляжа под грузовой кабиной снизу размещается гондола для стрелка с остеклением впереди и креплением ограниченно-подвижной установки НуВ-1 с пулеметом ТКБ-481 калибром 12,7 мм и коллиматорным прицелом К-10Т. Хвостовая балка коническая, круглого сечения полумонококовой конструкции, с отклоненной вверх концевой балкой.

Шасси четырехопорное, неубирающееся, главные опоры ферменной конструкции, с масляно-воздушными амортизаторами и тормозными колесами размером 700 х 850 мм, передние опоры с самоориентирующимися колесами размером 100 х х 150 мм, на конце хвостовой балки снизу размещена предохранительная хвостовая опора с воздушным амортизатором.

Несущий винт четырехлопастный, с шарнирным креплением лопастей и фрикционными демпферами. Лопасти с 1960 г. прямоугольной формы в плане, цельнометаллические, с прессованным лонжероном из алюминиевого сплава и приклеенными секциями с сотовым заполнителем, хорда лопасти 0,62 м, профиль лопасти NACA 23012, ресурс лопасти 2500 ч. До 1960 г. несущие винты имели лопасти смешанной конструкции со стальным трубчатым лонжероном и обшивкой из фанеры и полотна, ресурс которых не превышал 500 ч. Лопасти имели трапециевидную форму в плане с хордой в корневых сечениях 0,8 м и на конце 0,325 м, профиль лопасти NACA 230.

Рулевой винт диаметром 3,6 м, трехлопастный, толкающий, с деревянными лопастями трапециевидной формы в плане.

Силовая установка состой! из одного двухрядного звездообразного 14-цилиндрового поршневого двигателя АШ-82В с принудительным воздушным охлаждением, установленного в наклонном положении в носовой части фюзеляжа и снабженного открывающимися в стороны створками для облегчения обслуживания; по бокам фюзеляжа размещены боковые воздухозаборники системы воздушного охлаждения с осевым вентилятором.

Топливная система состоит из одного мягкого протестированного бензобака емкостью 1000 л в специальном контейнере в центральной части фюзеляжа. Для перегоночных полетов в грузовой кабине устанавливается дополнительный бак емкостью 275 л.

Маслосистема состоит из одного маслобака емкостью 65 л и маслорадиатора, охлаждаемого воздухом от вентилятора двигателя.

Трансмиссия состоит из главного редуктора с муфтой свободного хода и собственной маслосистемой, промежуточного редуктора, редуктора рулевого винта, соединительных валов и тормоза несущего винта, скорость вращения вала несущего винта на взлетном режиме 198 об/мин, на номинальном режиме 178 об/мин.

Система управления впервые в практике отечественного вертолетостроения выполнена бустерной, с гидроусилителями по всем четырем каналам, работа которых обеспечивается от основной и дублирующей гидросистем с рабочим давлением 3,9-5,9 мПа/40-60 кг/см? . Управление вертолетом двойное, с пружинными загрузочными механизмами.
