2. В To +93 ч 47 мин 34 сек включился ЖРД посадочной ступени лунного корабля на 24,9 сек, приращение скорости составило 27,7 м/сек,корабль вышел на фазирующую орбиту с параметрами 220/252 км.

3. В То +95 ч 39 мин 07 сек в апогее орбиты был включен ЖРД посадочной ступени лунного корабля на 24 сек (приращение скорости 24,8 м/сек), обеспечивший выход лунного корабля на орбиту, близкую к круговой (262,4/267 км); лунный корабль отстает от основного блока, двигаясь по орбите с большим периодом.

4. В To +96 ч 16 мин 04 сек произведено отделение взлетной ступени лунного корабля.

5. В To +96 ч 22 мин (первый маневр сближения) включен ЖРД РСУ взлетной ступени на 31 сек, торможение скорости 12,2 м/сек, переход на орбиту 209/255 км. В перигее орбиты взлетная ступень ниже основного блока на 18,5 км и догоняет основной блок.

6. В To +96 ч 58 мин 14 сек был включен ЖРД взлетной ступени на 3,1 сек, приращение скорости составило 11,6 м/сек.По данным радиолокатора встречи расстояние до основного блока было 139 км, а скорость сближения 32,6 м/сек;Д. Скотт секстантом определил расстояние в 124 км и сближение со скоростью 34,2 м/сек. В результате этого маневра взлетная ступень перешла на почти круговую орбиту (220,5/224 км).

7. В To +97 ч 57 мин 45 сек, постепенно сближаясь с основным блоком, взлетная ступень оказалась на 18,5 км ниже и в 37 км позади основного блока; на 18 сек были включены ЖРД РСУ и вектор тяги был направлен по линии визирования основного блока, в результате чего приращение скоростисоставило 6,8 м/сек.

8. В To +98 ч 27 мин с помощью ЖРД РСУ было произведено торможение взлетной ступени и уравнивание ее скорости со скоростью основного блока.

На расстоянии 1800 м от основного блока Д. Макдивитт развернул взлетную ступень по тангажу на 180°. Взлетная ступень и основной блок медленно сближались в течение 35 мин до расстояния 30 м, Макдивитт затормозил взлетную ступень и перевел ее на режим автоматического разворота по тангажу со скоростью 2 град/сек. После визуального осмотра взлетной ступени Д. Скотт, вручную управляя основным блоком, осуществил причаливание и стыковку со взлетной ступенью лунного корабля в To +98 ч 59 мин 38 сек.

Таким образом, лунный корабль находился в самостоятельном полете 6 ч 20,5 мин.

После стыковки Д. Макдивитт и Р. Швейкарт вернулись в командный отсек. Взлетная ступень с помощью пиротолкателей была отделена от основного блока; Д. Скотт отвел основной блок от взлетной ступени на 900 м. В To +101 ч 52 мин 44 сек по команде с Земли был включен ЖРД взлетной ступени на 5 мин 42 сек до полного израсходования топлива, при, этом имитировался взлет с Луны; приращение скорости составило 2265 м/сек, ступень вышла на орбиту 240/6954 км с периодом существования на орбите около 19 лет.

После завершения трудной и важной программы астронавтам был предоставлен длительный отдых.

В дальнейшем программа экспериментов в полете Apollo-9 была менее напряженной; экипаж продолжил испытания бортового оборудования основного блока и проверку функционирования ряда систем командного отсека, осуществлял слежение за пятью указанными ориентирами на территории США и в Южной Америке, проводил навигационные эксперименты, фотографировал участки земной поверхности.

По программе командный отсек должен был произвести посадку в Атлантическом океане на 370 кмюго-западнее Бермудских о-вов, но поскольку погодные условия в этом районе были неблагоприятными, руководители полетом приняли решение посадить корабль в 1000 км юго-восточнее м. Кеннеди.

Вследствие изменения района посадки Apollo-9 должен был совершить один дополнительный виток.

13 марта в конце 138-го витка – командный отсек Apollo-9-совершил посадку в Атлантическом океане в 545 км севернее-Пуэрто-Рико и в 290 км восточнее Багамских о-вов. Полная продолжительность полета Apollo-9 составила 241 ч 0 мин53 сек.

Руководство NASA оценило полет Apollo-9 вполне успешным. Испытание оборудования систем корабля Apollo показало его готовность к выполнению операций по полной программе с посадкой на поверхности Луны; впервые успешно осуществлена на орбите встреча и стыковка лунного корабля и основного блока; успешно прошел испытания скафандр с ранцевой автономной системой жизнеобепечения; ЦАП успешно демпфировал колебания корабля при работе маршевого ЖРД.

Apollo-10

18 мая 1969 г. в 16 ч 49 мин по Гринвичу стартовала ракета-носитель Saturn V и корабль Apollo-10 с экипажем в составе Томас Стаффорд (командир корабля), Джон Янг (пилот командного отсека) и Юджин Сернан (пилот лунного корабля).

Полет Apollo-10 являлся генеральной репетицией перед полетом Apollo-11 с посадкой на Луну.

Программа предусматривала выполнение всех операций и маневров, которые предстояло выполнить кораблю Apollo-11, за исключением этапа торможения и посадки на Луну и взлета с Луны.

Основные задачи полета Apollo-10.

1. Испытание лунного корабля на орбите ИСЛ с проведением всех маневров, необходимых для посадки на Луну и снижения до высоты 15 км над поверхностью Луны; проверка управления лунным кораблем основной и аварийной системами навигации и управления.

2. Испытания радиолокатора встречи на орбите ИСЛ на дальности 565 км.

3. Испытание аварийного дальномера, установленного на основном блоке. Он используется для обеспечения встречи на орбите ИСЛ, если откажет ЖРД взлетной ступени, и активную роль в обеспечении встречи будет играть основной блок.

4. Испытания посадочного радиолокатора в течение 800 сек, когда лунный корабль будет дважды проходить над местом посадки № 2.

5. Осмотр и фотографирование с высоты 111 км из командного отсека и с высоты 15 км из лунного корабля места посадки № 2 с координатами 0°43'56" с. ш. и 23°33'51" в. д., выбранного в качестве основного для посадки Apollo-11. Важной задачей экипажа являлось изучение ориентиров на подходе к месту посадки. Изучение и фотографирование запасного места посадки № 3.

6. Навигация на орбите ИСЛ и изучение влияния на траекторию аномалий гравитационного поля Луны. По опыту полета Apollo-8 ошибки прогнозирования на борту параметров траектории настолько велики, что было принято решение орбиту ИСЛ Apollo-10 наклонить на 1,2°, сделав ее аналогичной орбите Apollo-11 и с помощью наземной сети слежения за Apollo-10 уточнить влияние аномалий гравитационного поля, чтобы можно было внести соответствующие коррективы при полете Apollo-11.

Общая продолжительность полета по программе 192 ч 05 мин.

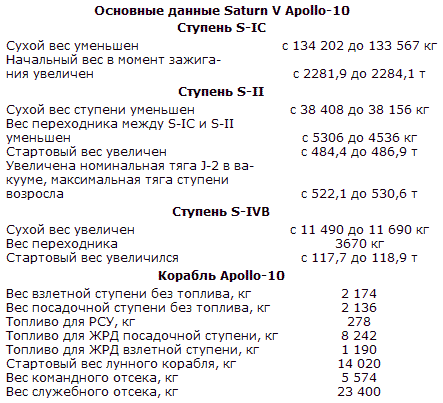

Пилотируемые полеты на Луну - i_194.png

Номинальная программа вывода корабля Apollo-10 на орбиту ожидания дана в табл. 19. Полет корабля Apollo-10 на Луну и возвращение на Землю представлены в табл. 20.

Старт

Ракета-носитель Saturn V с кораблем Apollo-10 стартовала в расчетный момент времени 18 мая 1969 г. в 16 ч 49 мин по Гринвичу с азимутом 72°. На геоцентрическую орбиту ожидания высотой в апогее 190 км, высотой в перигее 185 км и наклоном к экватору 32,5° S-IVB и Apollo вышли на 0,3 сек позже расчетного времени.

На участке выведения во время работы ЖРД J-2 ступени S-IVB наблюдались колебания с частотой 17…19 гц и амплитудой, достигавшей ±0,25 g; колебания начались в To +624 сек. Наложение ВЧ-колебаний на низкочастотные наблюдались и во время работы ЖРД J-2 на этапе вывода на траекторию полета к Луне.

Таблица 19

Пилотируемые полеты на Луну - i_195.png
Пилотируемые полеты на Луну - i_196.png

Последующий анализ телеметрической информации показал, что через 4 мин 31 сек после включения ЖРД J-2 ступени S-IVB и до конца работы имели место колебания с частотой 15…16 гц и амплитудой ±0,1 g, было высказано предположение, что амплитуда колебаний могла быть усилена креслами космонавтов в 2 раза.

Выход на траекторию полета к Луне
