16 июля 1969 г. в 13 ч 32 мин по Гринвичу стартовала ракета-носитель Saturn V и корабль Apollo-11 с экипажем: Нейл Армстронг (командир корабля), Майкл Коллинз (пилот командного отсека) и Эдвин Олдрин (пилот лунного корабля).

Цель полета – посадка лунного корабля на Луну в районе Моря Спокойствия, в 190 км западнее кратера Маскелини, в точке с координатами 0°42'50" с. ш. и 23°42'28" з. д., выход на поверхность Луны Н. Армстронга и Э. Олдрина, сбор 60 кг лунного грунта, установка аппаратуры для исследования Луны, продолжительность пребывания на поверхности Луны вне корабля около 3 ч, старт с поверхности Луны и возвращение на Землю.

Общая расчетная продолжительность полета 195 ч 19 мин.

Ниже дана расчетная и фактическая программа вывода корабля Apollo-11 на траекторию полета к Луне.

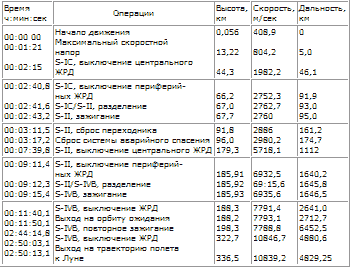

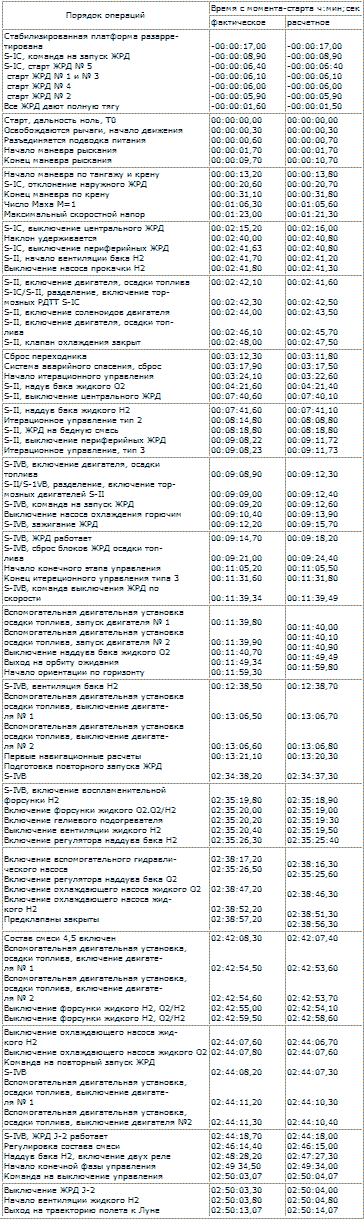

Номинальная траектория старта и последовательность операций Apollo-11 дана в табл. 21.

Таблица 2

Корабль Apollo-11 стартовал 16 июля 1969 г. в 13 ч 32 мин по Гринвичу с азимутом 72° в начале открытия стартового окна (рис. 43.1, а, б, в).

Такой старт давал возможность произвести посадку на Луне в расчетном месте № 2 при угле возвышения Солнца около 10°, при общей продолжительности полета 8 сут 3 ч, обеспечивал резерв топлива для ЖРД служебного отсека, соответствующий изменению скорости 52 м/сек. Первая ступень ракеты Saturn V закончила работу на дальности 93,5 км, подняла аппарат на высоту 67 км и увеличила его скорость до 2760 м/сек.

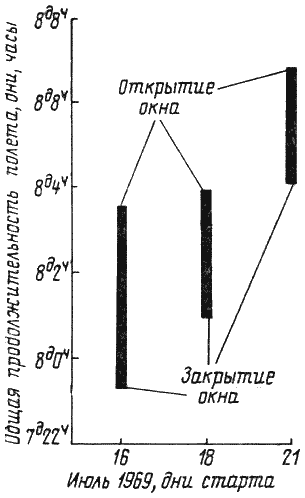

Рис. 43.1 (а). Зависимость общей продолжительности полета от времени старта корабля Apollo-11 (стартовое окно).

Рис. 43.1 (б). Возможные азимуты старта корабля Apollo-11

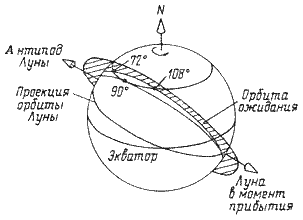

Рис. 43.1 (в). Геометрия стартового окна

Вторая ступень S-II закончила работу на дальности 1640,2 км, подняла аппарат на 187 км и увеличила его скорость до 6935,6 м/сек. Двигаясь по баллистической траектории через 20 мин после отделения, вторая ступень упала в Атлантический океан на расстоянии 4250 км от места старта.

Третья ступень ракеты Saturn V начала работать сразу после отделения ступени S-II. ЖРД J-2 проработал 145 сек, увеличил скорость кораблч Apollo до 7791,4 м/сек и вывел его на орбиту ожидания 184,2/190,3 км с наклоном к экватору 32,51°.

Экипаж имел возможность управлять ракетой-носителем Saturn V в случае неисправности инерциальной платформы основной системы управления и навигации приборного отсека. На участке работы ступени S-1C экипаж мог переключить управление ракетой-носителем с системы управления приборного отсека на систему управления и навигации, действующую из командного отсека. При отказе автоматической системы во время работы второй и третьей ступеней ракеты экипаж переходит на ручное управление, посылая с помощью рукояток управления через бортовую ЭЦВМ сигналы в приборный отсек.

Apollo-11 оставался на орбите ожидания в течение полутора оборотов, сохраняя постоянную ориентацию отноcительно местной горизонтали в течение одного оборота.

После проверки всех систем корабля и подготовки к полету на Луну экипажу из Центра управления полетом через радиостанцию в Карнарвоне (Австралия) было передано разрешение на старт к Луне.

Через полтора оборота по орбите ожидания в момент времени To +02 ч 44 мин 22 сек над Тихим океаном, чуть южнее экватора, был вторично включен ЖРД J-2 ступени S-IVB; он проработал 348 сек и увеличил скорость аппарата до 10 839,2 м/сек с запасом скорости в 1,83 м/сек для компенсации последующего маневра расстыковки Apollo и ступени-S-IVB.

Рис. 43.2. Выход корабля Apollo-11 на траекторию свободного возвращения и маневр перехода на гибридную траекторию полета к Луне

Корабль Apollo-11 вышел на траекторию свободного возвращения; после 145 ч 04 мин полета по ней, облетев Луну, он мог произвести посадку 22 июля в океане в точке с координатами 14,9° ю. ш. и 174,9° в. д. (рис. 43.2).

Через 25 мин после выхода на траекторию полета к Луне экипаж приступил к маневру перестроения, осуществив его с той же последовательностью операций, как и в полете Apollo-10

В момент времени To +04 ч 09 мин корабль Apollo-ll был отброшен четырьмя пружинами от S-IVB со скоростью около 0,3 м/сек.

После отделения корабля был включен ЖРД служебного отсека на 2,9 сек, сообщивший приращение скорости 6 м/сек, чтобы отвести корабль на безопасное расстояние перед сливом топлива из баков S-IVB. Слив остатков топлива через камеру ЖРД J-2 вывел ступень S-IVB на траекторию, по которой, пройдя мимо задней кромки диска Луны, ступень вышла на орбиту вокруг Солнца.

Вместо четырех запланированных коррекций траектории полета к Луне была сделана лишь одна, в момент времени To +26 ч 45 мин, когда корабль Apollo-11 находился на расстоянии 202 136 км от Земли; корабль двигался со скоростью 1535 м/сек и вес его был равен 43 748 кг. ЖРД служебного, отсека был включен на 3 сек, приращение скорости составило 6,4 м/сек. Остальные 3 коррекции не производились, по-видимому, в результате этого корабль Арollо-11 прибыл к Луне на 4 мин раньше расчетного времени.

В течение всего пассивного полета к Луне корабль был освещен Солнцем, и чтобы обеспечить пассивное терморегулирование, он медленно вращался относительно продольной оси.

19 июля в момент времени To +75 ч 49 мин 28 сек на 4 мин раньше расчетного времени, когда корабль находился за Луной, был включен ЖРД служебного отсека; он проработал 357 сек и перевел корабль на эллиптическую орбиту ИСЛ с высотой в апоселении 313,8 км и в периселении 112,7 км. По этой орбите Apollo-11 сделал 2 оборота вокруг Луны и в To +80 ч 04 мин 51 сек, на 4 мин 39 сек раньше расчетного времени, был вторично включен ЖРД служебного отсека на 16,4 сек, в результате чего корабль перешел на орбиту, близкую к круговой, с высотой в апоселении 121,5 км и в периселении 99,4 км (рис. 43.3). Эта орбита очень близка к номинальной орбите 120x100 км, которая под влиянием аномалий гравитационного поля Луны должна была перейти в круговую орбиту высотой 111 км. Примерно за 1 ч до полуночи Э. Олдрин на 2 ч перешел в лунный корабль для подготовки систем корабля к самостоятельному полету.

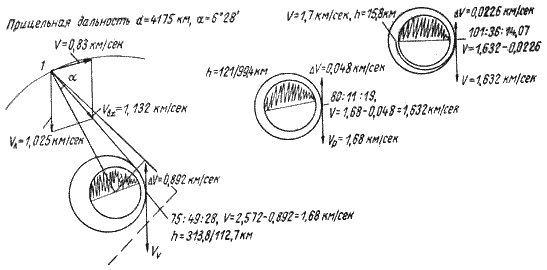

Рис. 43.3. Выход корабля Apollo-11 на орбиту искусственного спутника Луны
