Как следует из документов, в массовое серийное производство такой боеприпас не пошел, надо полагать, по причине отсутствия явного преимущества в боевой эффективности по сравнению с противотанковой авиационной бомбой ПТАБ-1,5–2,5 конструкции ЦКБ-22.

Действительно, поскольку кассеты мелких бомб Ил-2 вмещали до 280 ПТАБ- 2,5–1,5, то обеспечивалась довольно высокая вероятность прямого попадания в танки, даже в рассредоточенных боевых порядках.

Так, при сбрасывании ПТАБ с высоты 200 м с горизонтального полета при скорости полета 340–360 км/ч одна бомба попадала в площадь, равную в среднем 15 м2, при этом, в зависимости от бомбовой загрузки, общая область разрывов занимала полосу 15х(260–280) м, что обеспечивало довольно высокую вероятность поражения находящегося в этой полосе танка. Дело в том, что площадь, занимаемая одним танком, составляла величину порядка 20–22 м2, а попадание хотя бы одной бомбы в танк было вполне достаточным для вывода его из строя.

Использованы документы и материалы ЦАМО РФ. Все фотографии и схемы публикуются впервые.

Материал подготовил Олег Растренин

Михаил МАСЛОВ

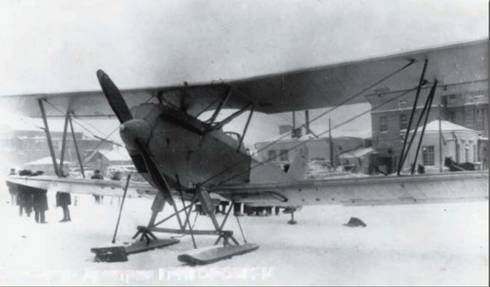

Опытный штурмовик ТШ-2 во время испытаний на лыжном шасси

Бомбардировщик ТБ-5 стал не единственным самолетом, который после успеха ВТ-11 решили спроектировать в ЦКБ ОГПУ. Весной 1930 г. взамен Авиатреста организовали Всесоюзное авиационное объединение (ВАО), которое более централизованно и жестко починялось государственным органам власти. В этот период продолжалось расширение ЦКБ, и, одновременно, появление заданий на целое семейство новых боевых самолетов. Значились среди них и самолеты-штурмовики. Известно о нескольких таких аппаратах, построенных в период 1930–1932 гг. в количестве около десяти экземпляров: ЛШ (легкий штурмовик), ШОН (штурмовик особого назначения), тяжелые штурмовики ТШ-1 и ТШ-2. Упоминание их общим списком вызвано тем обстоятельством, что авторство на них до сих пор просматривается как-то расплывчато. Судя по всему, в отношении самолетов ТШ, так же как и в отношении ВТ-11, главного конструктора пытались не называть. В ОГПУ было не принято устанавливать истинных авторов.

Между тем, шила в мешке не утаишь. В частности, в 1937 г. при подготовке материалов по самолетам различных конструкторов, в специальной справке Глававиапрома авторство на самолет ШОН одновременно приписывалось Григоровичу и Поликарпову. И этому есть вполне логичное объяснение.

Организация работ в ЦКБ базировалась на убеждении, что повышение скорости и качества проектирования будет достигнуто за счет специализации инженеров и концентрации их усилий на приоритетных заданиях. Работа по созданию нового летательного аппарата начиналась небольшой группой проектировщиков в отделе предварительных проектов под руководством старшего инженера-конструктора. В случае со штурмовиками этой деятельностью руководил Н.Н. Поликарпов, который создавал их на основе предыдущих конструкций, в данном случае Р-5. Сам Николай Николаевич в этот период, как всякий арестованный специалист, не мог претендовать на какую-либо исключительность. Поэтому подготовленный им (как рядовым исполнителем) проект поступал в расчетный отдел, в котором затем просчитывали аэродинамику, прочность, веса и центровку. После проведения всех согласований и утверждения проекта конструктивная проработка самолета и уточнение всех его параметров велись в основном конструкторском отделе. Главных конструкторов (или конструктора) не было, общее руководство вели чины из ОГПУ, которые при решении производственных вопросов привлекали консультантов. Дмитрий Павлович Григорович значился таким консультантом до середины 1930 г. В ряде документов второй половины 1930 г. он значится помощником начальника ЦКБ завода № 39 (заместителем начальника ЦКБ тогда называется И.И. Артамонов), поэтому именно он 14 сентября 1930 г. утвердил эскизный проект легкого штурмовика ЛШ, ставшего первым в серии этих бронированных машин ЦКБ.

Позднее, как оказалось, в наследие Григоровича определили не только штурмовики, но также И-5 и двухместный истребитель ДИ-3 с двигателем М-17.

Считая, что необходимые пояснения к истории самолетов-штурмовиков ТШ даны, приведем их краткое описание.

* В варианте разведчика.

Под таким обозначением в 1930 г. проектировался легкий штурмовик (ЛШ), который по своим геометрическим параметрам и технологии изготовления планера соответствовал разведчику Р-5. ЛШ отличался облегченным бронированием двигателя М-17, однако достроен не был и послужил основой при создании следующего образца — ТШ-2.

Согласно данным В.Б. Шаврова под этим номером ЦКБ шел тяжелый бронированный штурмовик ТШ-1 с двигателем М-17, который начал испытываться в январе 1931 г. Однако получается некоторая неувязка, ибо еще осенью 1930 г. начал летать ТШ-2 (ЦКБ № 21). Известно также, что 22 марта 1930 г. были утверждены ТТТ на тяжелый бронированный штурмовик ТШ-1 (Т.Ш.1) под два М-34 750 л.с., разработка которого была поручена ЦАГИ. В силу значительной загруженности, конструкторский отдел ЦАГИ во главе с А.Н. Туполевым предполагал переделать в ТШ-1 уже построенный разведчик Р-6. Долгие переговоры с заказчиком затянулись, и в результате тяжелый двухмоторный штурмовик построен не был.

Что касается обозначения ТШ-1 применительно к одномоторному самолету, автор считает, что по причине отсутствия двухмоторной машины, в ЦКБ так стали называть (задним числом) первый опытный ТШ-2.

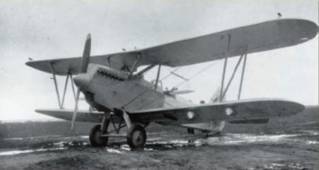

Опытный штурмовик ТШ-1 (ТШ-2) недалеко от здания ЦКБ. Под нижним крылом размещены сбрасываемые при боевом повреждении топливные баки. Весна 1931 г.

Длина в линии полета (м) 9,53

Высота в линии полета (м) 4,10

Размах верхнего крыла (м) 14,2

Размах нижнего крыла (м) 13,0

Площадь крыльев (м2) 48,53

Данные испытаний в период 2.11–26.12.1930 г.

Полетный вес (кг) 3225,0

Нагрузка с броней (кг) 1544,6

Максимальная скорость у земли (км/ч) 213,5

Максимальная скорость Н=3000 м (км/ч) 192

Время набора высоты 3000 м (мин) 24,0

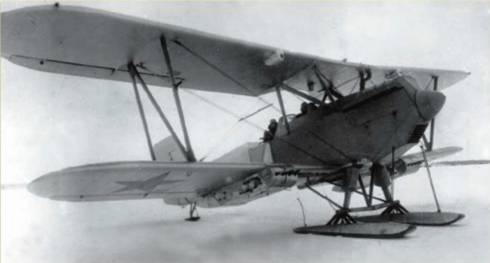

Опытный штурмовик ТШ-2 с подвешенными пулеметными контейнерами. Под нижним крылом с каждой стороны монтировалось по четыре пулемета ПВ-1
