Создание системы управления Су-27 заслуживает отдельного большого рассказа. В рамках данной статьи попробуем коротко остановиться лишь на некоторых ключевых моментах этой истории. Суть проблемы заключалась в том, что в связи с принятым решением о реализации на Су-27 статически неустойчивой в продольном канале аэродинамической схемы, необходимо было разработать для нового самолета такую систему управления, которая наряду со всеми прочими функциями, обеспечивала бы ему устойчивость в продольном канале в замкнутом контуре управления. Создание такой системы стало для Су-27 столь же важной задачей, как разработка новой аэродинамической схемы, нового двигателя и новой системы вооружения.

На основании анализа предварительных аэродинамических характеристик и собственной устойчивости самолета в продольном и боковом каналах, был сделан вывод о принципиальной возможности создания системы, которая обеспечивала бы приемлемые характеристики устойчивости и управляемости статически неустойчивого в продольном канале самолета. Было понятно, что такая система должна использовать в управлении глубокие, широко корректируемые по режимам полета связи по основным параметрам продольного движения — угловой скорости тангажа и нормальной перегрузке. Стало также абсолютно ясно, что получить требуемые характеристики продольной устойчивости и управляемости такого самолета при помощи обычной механической системы управления, даже с использованием широкоходовых автоматических устройств, невозможно. Таким образом, в развитии систем управления истребителей настал момент, когда прежними способами, т. е. с использованием только механической системы управления (МСУ), уже невозможно было обеспечить приемлемые характеристики управления. Это можно было обеспечить только при помощи системы дистанционного управления (СДУ), в которой рычаги управления самолетом и рулевые поверхности не связаны между собой пропорционально.

Разработка системы управления Су-27 началась в 1973 г. На этом этапе требовалось найти ответ на главный вопрос — каковы должны быть параметры системы управления в продольном канале? Начались консультации с аэродинамиками. Параллельно, в 8 отделе ОКБ выполнялись эксперименты с полунатурным моделированием на стенде, в результате чего постепенно определился возможный диапазон эксплуатационных режимов работы системы, потребные характеристики основных ее элементов и основные алгоритмы работы.

На следующем этапе требовалось определить общую концепцию построения системы управления. В отношении продольного канала суть проблема была ясна, а вот следует оснащать самолет дистанционным управлением во всех каналах, или, вследствие невозможности другого решения, ограничиться только продольным управлением, было неясно.

В ОКБ имелся определенный опыт создания систем дистанционного управления: отработка алгоритмов СДУ на ЛЛ«10ОЛДУ», СДУ самолета Т-4, управление интерцепторами самолета Су-24, но, все же, этого было недостаточно. Поэтому, для минимизации технических рисков, приняли решение о применении на Су-27 комбинированной системы управления с использованием СДУ в продольном управлении и МСУ в путевом и поперечном каналах. Два последних оснащались автоматическими устройствами улучшения динамических характеристик управления — демпферами крена и курса, которые вошли в состав СДУ.

При выборе законов управления в продольном канале рассматривались два варианта: астатическая (интегральная) и статическая система. Выбор был сделан в пользу статического закона, поскольку астатическая система, несмотря на свои преимущества (постоянный расход ручки на единицу перегрузки, ограничение углов атаки и перегрузки в контуре СДУ, наличие автотриммирования), обладала существенным недостатком — требовала увеличенных значений передаточных чисел по сигналам угловой скорости и перегрузки, что было чревато вероятностью возникновения автоколебаний и требовало повышенных динамических характеристик приводов.

Сложившаяся концепция давала уверенность в успешном проведении работ по оснащению самолета надежной резервированной, отказобезопасной системой дистанционного управления, работающей совместно с механической системой в путевом и поперечном каналах. Разработанную структуру системы управления самолетом утвердил Генеральный Конструктор ОКБ П.О. Сухой, и она получила положительное заключение ЦАГИ.

Дальнейшие работы по СДУ проводились совместно с головным разработчиком системы — 3-м МПЗ, и были связаны с определением конкретного облика и разработкой ТЗ на отдельные агрегаты и ТЗ на СДУ в целом. Выходные параметры конкретных устройств задавались исходя из обеспечения нормируемых характеристик системы управления. Наиболее критичным для обеспечения устойчивости и заданной степени управляемости самолета являлись характеристики быстродействия, чувствительности и динамической точности рулевых приводов в продольном канале. К примеру, требовалось обеспечить скорость перекладки стабилизатора не менее 33°/ сек.

В развернувшейся работе широко использовался опыт создания систем ручного и автоматического управления предшествующих самолетов ОКБ — Су-15, Су-24 и Т-4. Самолеты Су-15 и Су-24 оснащались традиционными гидромеханическими системами ручного управления с нерезервированными, короткоходовыми, по условиям отказобезопасности, демпферами продольного, поперечного и путевого управления. Новым решением явилось применение на самолете Су-24 гидроприводов консолей стабилизатора КАУ-120. Управление этим приводом в ручном режиме производилось как перемещением входного рычага механической проводки, так и подачей на его вход электрического сигнала от системы демпфирования. При переключении в автоматический режим, использовалось одноканальное электродистанционное управление приводом от САУ. В дальнейшем, такая структура привода стала аналогом в создании резервированного привода стабилизатора для самолета Су-27.

Но, конечно, основным фактором, который с самого начала добавлял «управленцам» уверенности в собственных силах и в правильности выбранного пути, являлся опыт создания в ОКБ электродистанционной системы управления для самолета Т-4. Вполне возможно, что не будь у них за плечами опыта разработки, отработки принципов резервирования и недолгой экспериментальной эксплуатации СДУ на Т-4, никто вообще не взялся бы за подобную работу для Су-27.

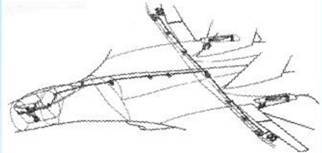

Схема канала поперечного управления

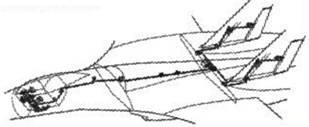

Схема канала путевого управления
