1) маховики, образующие собой щеки коленчатого вала;

2) маховики, вынесенные из картера и закрепленные на конце коленчатого вала.

Наибольшее распространение в мотоциклетных двигателях получили маховики, образующие собой щеки коленчатого вала. В центре маховиков расположены коренные пальцы. На некотором расстоянии от центра в маховиках выполнены отверстия для установки крепления в них шатунного пальца, связывающего оба маховика. При таком выполнении коленчатого вала маховики располагаются в картере двигателя, вследствие чего уменьшается внутренняя полость картера. Поэтому в данном случае увеличиваются габариты картера, так как маховики обладают значительным весом, а следовательно, и объемом для поддержания равномерности хода двигателя.

Примером маховика, расположенного вне картера и закрепленного на конце коленчатого вала, может служить маховик двигателя мотоцикла М-72. Маховик этого двигателя вынесен из картера двигателя и закреплен на заднем конце коленчатого вала путем посадки на конус со шпонкой и гайкой.

Картер мотоциклетного двигателя служит опорой для основных деталей двигателя, а также для размещения масла. Внутренние детали двигателя защищаются стенками картера от действия внешней среды и от загрязнения. Для уменьшения веса картеры выполняются из алюминиевого сплава.

Картеры разделяются на сухие и мокрые. Сухими называются такие картеры, в которых находится минимальное количество масла, а весь запас масла хранится в масляном баке. Мокрыми называются картеры, в которых постоянно находится весь запас масла, необходимого для смазки двигателя.

Наибольшее преимущество имеют сухие картеры. Это объясняется следующим:

— масло находится в баке и непродолжительное время соприкасается с горячими стенками картера; следовательно, к трущимся поверхностям подается достаточно вязкое масло:

— масло непродолжительное время соприкасается с горячим воздухом в картере двигателя и поэтому мало окисляется; срок службы масла увеличивается, так как его качества сохраняются дольше.

По устройству картеры делятся на разъемные и неразъемные. Плоскость разъема картера обычно расположена перпендикулярно оси коленчатого вала.

К числу разъемных картеров относятся картеры двигателей мотоциклов M1А, ИЖ-350 и др.

На рис. 37 представлен картер двигателя мотоцикла М1А.

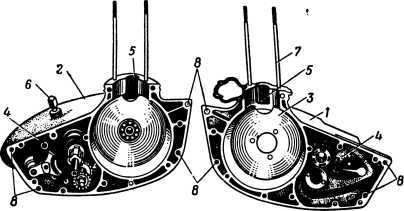

Рис. 37. Картер двигателя мотоцикла M1А: 1 — правая половина картера; 2 — левая половина картера; 3 — отсек коленчатого вала; 4 — отсек коробки передач; 5 — продувочные окна; 6 — пробка с контрольным стержнем для проверки уровня масла; 7 — шпилька для крепления цилиндра; 8 — отверстия для болтов крепления двигателя на раме.

Картер выполнен вместе с картером коробки передачи из алюминиевого сплава. В правой и левой половинах картера имеются гнезда для подшипников коленчатого вала и плоскость для установки цилиндра. Обе половины картера стягиваются болтами.

В отличие от картера двигателя мотоцикла М1А, картер двигателя мотоцикла М-72 (рис. 38) выполнен в одной отливке.

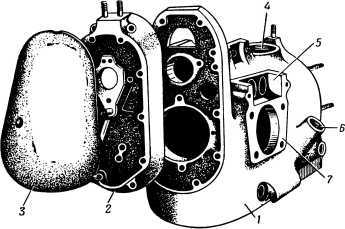

Рис. 38. Картер двигателя мотоцикла М-72: 1 — картер; 2 — крышка распределительных шестерен; 3 — передняя крышка; 4 — отверстие для шестерни привода масляного насоса; 5 — клапанная коробка; 6 — маслоналивная горловина; 7 — площадка для фланца цилиндра.

На передней стенке картера имеются гнезда для подшипников коленчатого вала и кулачкового валика и окно для ввода конца вала генератора с шестерней. На передней стенке картера выполнена также коробка распределения, в которой размещаются шестерни коленчатого вала, кулачкового валика и генератора. Коробка закрывается крышкой, на внешней стенке которой расположен прерыватель-распределитель, закрытый кожухом. Между бортами коробки и крышки установлена уплотняющая прокладка. Снизу картер закрывается поддоном, в котором имеется пробка для слива масла из картера. На левой стороне картера расположена плоскость крепления левого цилиндра и горловина для заливки масла в картер. С правой стороны картера также имеется плоскость для крепления правого цилиндра. В задней части картера имеется окно, через которое монтируется коленчатый вал с шатунами. Это окно закрывается фланцем, в центре которого расположено гнездо для заднего коренного подшипника. Картер крепится к раме двумя анкерными болтами, проходящими через отверстия в его нижней части.

Газораспределением мотоциклетного двигателя называется периодическое действие впускных и выпускных органов, обеспечивающих наполнение цилиндров горючей смесью и удаление из них отработавших газов.

При рассмотрении рабочего процесса, происходящего в цилиндре двигателя, было выяснено, что для обеспечения максимального наполнения цилиндров горючей смесью и наилучшего освобождения цилиндров от отработавших газов, а следовательно, получения максимальной мощности впуск в цилиндры горючей смеси и выпуск отработавших газов должны быть строго согласованы (для каждого данного момента) с положением поршня в цилиндре двигателя.

Наполнение цилиндра горючей смесью и освобождение его от отработавших газов зависят не только от сопротивления каналов, по которым выходят из цилиндра газы и поступает в него свежая горючая смесь, но и от времени, отведенного на впуск горючей смеси и выпуск отработавших газов, и от момента начала и конца впуска и выпуска.

Период действия системы впуска и выпуска за один рабочий цикл, выраженный в градусах угла поворота коленчатого вала относительно мертвых точек, носит название фазы газораспределения.

В качестве примера можно привести фазы газораспределения двигателя мотоцикла М-72.

Начало впуска — 76° до ВМТ.

Конец впуска — 92° после НМТ.

Период впуска — 348°.

Начало выпуска — 116° до НМТ.

Конец выпуска — 52° после ВМТ.

Период выпуска — 348°.

Перекрытие клапанов — 128°.

Газораспределение мотоциклетных двигателей можно разбить в основном на две группы: клапанное и щелевое.

Клапанным называется такое газораспределение, при котором открытие и закрытие впускных и выпускных отверстий цилиндра двигателя осуществляется клапанами. Клапанное распределение наиболее распространено для четырехтактных мотоциклетных двигателей, так как оно отличается простотой изготовления и надежностью работы.

Щелевым называется такое газораспределение, при котором открытие и закрытие впускных и выпускных отверстий производится поршнями, движущимися в цилиндре двигателя. Впускные и выпускные отверстия носят название щелей или окон. Щелевое распределение также отличается простотой устройства. Щели (окна) и каналы служат для прохода горючей смеси из карбюратора, подачи ее в цилиндр двигателя и выпуска из цилиндра отработавших газов.

Основными недостатками щелевого газораспределения является неудобство смазки кривошипного механизма и недостаточное наполнение цилиндров горючей смесью.

Неудобство смазки заключается в том, что картер, в котором размещен кривошипный механизм, служит для предварительного сжатия в нем горючей смеси, поступающей затем в цилиндр двигателя. Поэтому наличие в картере запаса масла невозможно.

Недостаточное наполнение цилиндров горючей смесью происходит потому, что выталкивание отработавших газов из цилиндра осуществляется предварительно сжатой горючей смесью. При этом происходит смешение горючей смеси с отработавшими газами. Кроме того, часть хода поршня у нижней мертвой точки тратится на закрытие окон и поэтому некоторая часть объема цилиндра не используется.
