Сцепление мокрого типа должно обязательно работать в масле. Отсутствие масла вызывает у сцепления этого типа различные неисправности, например, задир рабочих поверхностей, коробление дисков и т. п.
Так как величина передаваемого через сцепление усилия находится при прочих равных условиях в прямой зависимости от площади трения рабочих поверхностей сцепления, то вполне очевидно, что сцепления с меньшим количеством дисков должны иметь больший диаметр, чем сцепления многодискового типа. Поэтому сцепление с одним или двумя дисками применяется чаще на мотоциклах с двигателем, ось коленчатого вала которого параллельна оси рамы. Это объясняется тем, что у двигателей такого типа можно разместить сцепление сравнительно большего диаметра.
В тех случаях, когда диаметр сцепления значительно ограничен, например в случае установки сцепления на валу коробки передач, применяется многодисковое сцепление.
Для повышения трения между рабочими поверхностями дисков сцепления одна из групп дисков (обычно ведомая) снабжается накладками или вставками из материалов, обладающих высокими фрикционными свойствами. Иногда весь диск изготовляется из материала подобного типа. Из числа таких материалов наибольшее распространение получила пробка, асбестовый картон, тканный материал из асбестовых волокон с медными нитками и специальные пластмассы.
Металлические диски изготовляются из стали различных марок.
Сцепление мотоцикла М-72 установлено в маховике двигателя. Оно представляет собой дисковое сцепление сухого типа. До 1944 г. на мотоциклах М-72 применялось сцепление однодисковой системы, которое быстро изнашивалось и работало неудовлетворительно. Поэтому впоследствии оно было заменено двухдисковым аналогичной конструкции (рис. 92 и 93).
Рис. 92. Двухдисковое сцепление мотоцикла М-72: 1 — пружины; 2 — нажимной диск; 3 — винты; 4 — накладка ведомого диска; 5 — маслоотражатель; 6 — ступица; 7 — стержень выжима сцепления; 8 и 9 — ведомые диски; 10 — упорный диск; 11 — промежуточный диск; 12 — рычаг выключения сцепления.

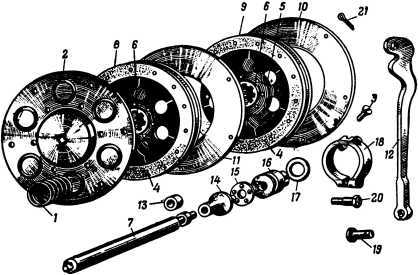

Рис. 93. Сцепление мотоцикла М-72 (в разобранном виде): 13 — сальник; 14 — наконечник; 15 — сепаратор с шариками; 16 — ползун; 17 — резиновое уплотняющее кольцо; 18 — кронштейн; 19 — ось; 20 — стяжной болт хомута; 21 — шплинт.
В маховик на равном расстоянии по окружности запрессовывается шесть ведущих пальцев. Между пальцами в цилиндрические углубления, расположенные на равном расстоянии по окружности, устанавливается шесть пружин 1. На пальцы надевается стальной ведущий нажимной диск 2, опирающийся на пружины кольцевыми выточками, которые находятся на этом диске со стороны, обращенной к пружинам. После установки нажимного диска 2 устанавливается ведомый диск 8, затем промежуточный диск 11, потом ведомый диск 9. К центру этого диска приклепана ступица 6 со шлицами, а по окружности к нему приклепываются накладки из асбестового картона или металлоасбестовой ткани. Ведомый диск 9 с накладками по своему устройству аналогичен диску 8, но имеет с внешней стороны маслоотражатель 5. Отверстия на ведомых дисках предназначены для установки их по центру при сборке механизма сцепления. Пружины сцепления сжимаются стальным упорным диском 10. Диск прикрепляется винтами 3 к торцам пальцев маховика. Таким образом, сцепление состоит из трех стальных ведущих дисков 2, 10 и 11 со шлифованными рабочими поверхностями. Эти диски связаны с маховиком двигателя при помощи пальцев и двух ведомых дисков 8 и 9 с фрикционными накладками. Ведомые диски при помощи ступиц 6, надевающихся на шлицы первичного валика коробки передач, передают усилие силовой передаче. Нажимной диск 2 и промежуточный диск 11 могут свободно перемещаться вдоль пальцев маховика, поэтому давление пружин на нажимной диск передается всем дискам сцепления. Каждая пружина в сжатом состоянии оказывает давление до 18 кг, следовательно, общее усилие пружин сцепления составляет около 110 кг.
Силы трения, возникающие между рабочими поверхностями дисков, создают момент трения, обеспечивающий передачу вращения от ведущих дисков к ведомым (сцепление включено). При включенном сцеплении коленчатый вал двигателя и первичный вал коробки передач соединяются и вращаются как одно целое. Для разъединения указанных валов сцепление должно быть выключено.
Сцепление выключается механизмом выключения, который состоит из стержня (штока) 7 с сальником 13 (рис. 93) и наконечником 14, сепаратора 15 с шариками, ползуна 16 с резиновым уплотняющим кольцом 17 и рычага выключения сцепления 12, соединенного с кронштейном 18 осью 19. Кронштейн с рычагом сцепления устанавливается на выступающей втулке заднего подшипника первичного вала коробки передач и зажимается стяжным болтом. Рычаг 12 соединяется тросом при помощи специального регулировочного винта с рычагом сцепления, установленным на левой рукоятке руля. При нажиме на рычаг сцепления трос поворачивает рычаг 12 на оси, при этом его выступ упирается в ползун 16. Ползун через упорный шарикоподшипник давит на стержень 7, а стержень, преодолевая сопротивление пружин, отводит нажимной диск 2. В результате этого трение между ведущими и ведомыми дисками прекращается (механизм сцепления выключен).
Для нормальной работы сцепления ведущие диски должны свободно перемещаться вдоль пальцев маховика. Рабочие поверхности дисков сцепления должны быть ровными, сухими и хорошо прилегать одна к другой.
Масло, попадающее из картера двигателя в сцепление через сальник маховика, может вызвать пробуксовывание дисков. С целью предотвращения попадания масла на рабочие поверхности дисков установлен маслоотражатель 5, который отбрасывает масло к стенкам картера. Масло, попадая на стенки, стекает вниз и через сливное отверстие в нижней части картера вытекает наружу.
Резиновое кольцо 17, установленное на ползуне, препятствует вытеканию масла из коробки передач, а фетровый сальник, установленный на стержне выключения сцепления, предотвращает попадание масла в сцепление через отверстия первичного вала коробки передач.
Сцепление мотоцикла ИЖ-350 является многодисковым мокрого (масляного) типа (рис. 94).
Рис. 94. Сцепление мотоцикла ИЖ-350: 1 — нажимной фасонный диск; 2 — гайка с левой резьбой; 3 — специальные гайки; 4 — болты; 5 — стаканчик пружины сцепления; б — ведущий барабан сцепления; 7 — ведомый барабан сцепления; 8 — диски сцепления.
Оно установлено на валу коробки передач, с левой стороны, в картере моторной передачи, образующим масляную ванну.
Коленчатый вал двигателя посредством приводной цепи связан с ведущим барабаном 6 сцепления. Ведущий барабан сцепления выполнен с цепной зубчаткой как одно целое и вращается свободно на первичном валу коробки передач, который проходит внутрь этого барабана. На конце первичного вала коробки передач на мелких шлицах установлен ведомый барабан 7 сцепления. От соскакивания барабан удерживается гайкой 2, которая имеет левую резьбу, и шайбой.
Ведущие диски выполняются из стали с пробковыми вкладышами или из пластмассы. С наружной стороны на дисках имеются выступы, входящие в соответствующие пазы ведущего барабана сцепления.
Ведомые диски стальные гладкие, с внутренней стороны на них имеются зубья, входящие в соответствующие шлицы ведомого барабана сцепления. В ведомом барабане сцепления установлено пять болтов 4, которые входят внутрь стаканчиков 5. Эти стаканчики устанавливаются в соответствующие отверстия нажимного фасонного диска 1. Нажимной диск опирается на крайний из дисков сцепления. В стаканчики закладывается пять пружин сцепления, которые одной стороной опираются в дно стаканчика, а другой в специальные гайки 3, навинчиваемые на болты 4.
