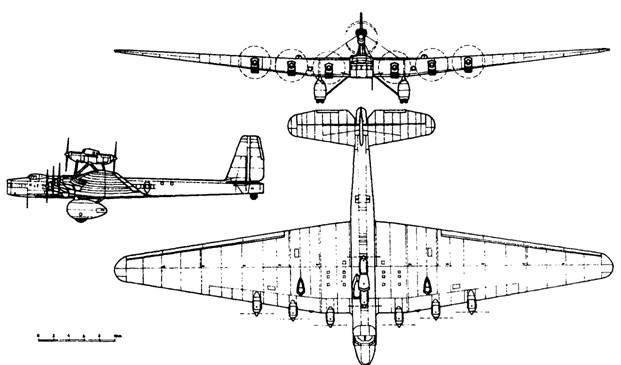

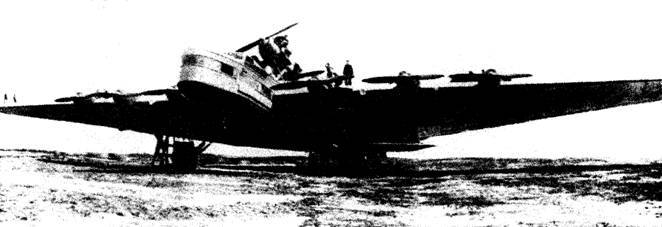

Опытный образец ТБ-4 был построен на заводе АГОС-ЦАГИ на улице Радио. Затем его разобрали и по земле перевезли на Ходынское поле.

3 июля 1933 года летчик Михаил Громов запускает двигатели самого большого в мире самолета… Несколько минут прогрева – и ТБ-4 выруливает на взлетную полосу. Гигант поднимается в воздух. Управлять самолетом, в отличие от его предшественников, физически гораздо тяжелее. Громов сразу замечает: чтобы удерживать штурвал и педали, нужно огромное, почти невероятное усилие! Тем не менее летчик благополучно сажает самолет, и наступает черед конструкторской бригады. Решено увеличить площади рулей направления и высоты. Через несколько недель Громов вновь взлетает на обновленном самолете. Теперь обнаруживается другая крайность: при малейшем крене на правый борт, если обеими ногами не давить на левую педаль, правая самопроизвольно уходит в пол. Возникает реальная угроза перехода крена в штопор. Конструкторам потребовалось немало времени, чтобы устранить все недостатки и довести летные характеристики до расчетных.

Тем не менее ТБ-4 не оправдал надежд, которые на него возлагались. Дальность полета с пятью тоннами бомбовой нагрузки составляла 775 км, с четырьмя тоннами – 1 000 км. При этом с двумя тоннами авиабомб на борту (т. е. со штатной бомбовой нагрузкой ТБ-3) дальность достигала 2 200 км – на 120 км меньше, чем у ТБ-3. Если рабочий потолок ТБ-3 составлял 7 740 м, то ТБ-4 с четырьмя тоннами бомб поднимался всего на 2 750 м. Говорить об улучшении конструкции ТБ-3 не приходилось, и в конце 1933 года работы над проектом были полностью свернуты.

В 1933 году ЦАГИ получает задание создать тяжелый бронированный штурмовик. Проект получает наименование АНТ-17 (военные называют его ТШБ – «тяжелый штурмовик бронированный»). Самолет предназначался для поражения наземных сил в тылу противника, и броня требовалась для защиты от огня с земли.

Туполев задумал создать летающую бронированную машину, способную нести до тонны броневой защиты, причем не менее трети всей брони должно было входить в состав несущих элементов фюзеляжа. Для самолета были выбраны микулинские двигатели М-34. Бортовое вооружение состояло из шести пулеметов, в том числе одного спаренного на поворотной турели и четырех курсовых в фиксированном положении. На внешней подвеске крыльев можно было разместить до полутора тонн авиабомб.

Некоторое время спустя командование ВВС изменило свои взгляды на боевое применение штурмовой авиации, и проект АНТ-17 пришлось свернуть, не завершив постройку опытного образца.

Вариант конструкции АНТ-7/Р-6, который предполагалось использовать в качестве ТШБ (см. описание АНТ-17). Проект свернут. Постройка опытного образца не начиналась.

Проект отменен.

АНТ-20

В октябре 1932 года советский журналист Михаил Кольцов выдвинул идею постройки «гигантского аэроплана» в ознаменование сороковой годовщины творческой деятельности Максима Горького. С учетом того, что Горький был одним из любимых писателей Сталина, идея получила широкую поддержку. Среди населения был организован сбор средств на этот проект. Удалось собрать почти восемь миллионов рублей. Сконструировать и построить самолет поручают ЦАГИ под руководством Туполева. Проекту присваивается индекс АНТ-20. (К слову сказать, пять лет спустя, в 1937 году, Михаил Кольцов был арестован и казнен без суда).

Проектирование было выполнено довольно быстро. Самолет, заложенный 4 июля 1933 года, был построен уже 3 апреля 1934 года. Ему суждено было стать самым большим в мире. (На Западе к числу машин такого размера относились самолет «Геркулес» фирмы «Хьюз» – летающая лодка, построенная на тринадцать лет позже и оторвавшаяся от земли во время своего единственного полета всего на четыре метра, и самолет «Брабазон» компании «Бристоль», первый полет которого состоялся только в 1949 году). Ввиду необычно больших, по меркам тридцатых годов, габаритов (длина 32,5 м, размах крыльев 63 м), конструкцию самолета, за основу которой была взята конструкция АНТ-16/ТБ-4, особенно не усложняли. Туполев оставил проверенную металлическую гофрированную обшивку фюзеляжа, крыльев и оперения. Фюзеляж делился на пять отсеков, скреплявшихся между собой высокопрочными болтами.

В переднем отсеке размещались кабина и рабочее место штурмана. Во втором отсеке находились кабина пилотов, место радиста и несколько пассажирских сидений. В средней части фюзеляжа между лонжеронами крыла разместили телефонную станцию, туалеты и служебное помещение. Ближе к хвостовой части находились буфет, кинопроекторная установка, фотолаборатория и радиостанция – все атрибуты пропагандистской машины. Хвостовую часть оставили пустой, и играла она чисто конструкционную роль. Вход в самолет был оборудован снизу фюзеляжа: участок пола салона опускался вниз и образовывал трап с поручнями, по которому на борт самолета поднимались пассажиры и экипаж. Общая рабочая площадь четырех отсеков самолета достигала примерно 100 кв. метров. Максимально самолет мог принять на борт 72 пассажира и восемь членов экипажа.

На АНТ-20 установили восемь моторов М-34ФРН конструкции Микулина, каждый мощностью по 900 л.с. Конструкторы посчитали, что для такого могучего самолета шести 900-сильных двигателей будет недостаточно. По три мотора разместили на каждом крыле, а седьмой и восьмой установили на одной оси наверху фюзеляжа, причем один – в толкающем варианте. Самолет назвали «Максим Горький». Огромная высота сечения крыла, необходимая для создания подъемной силы относительно низкоскоростного для таких габаритов и веса самолета, обеспечивала бортинженеру прямо в полете доступ стоя (!) ко всем шести двигателям, установленным на крыльях. Большие двухлопастные пропеллеры имели диаметр четыре метра. АНТ-20 был первым самолетом конструкции Туполева, который оборудовался автопилотом. Отметим, что и в мировой практике эта машина была в числе первых конструкций с автопилотом, позволявшим осуществлять управление в полете по курсу, высоте, углам тангажа и рысканья.

Первый полет АНТ-20 состоялся 17 июня 1934 года. В этот день с Ходынского поля в Москве машину поднял в воздух Михаил Громов. В отличие от ТБ-4, АНТ-20 показал в полете высокую устойчивость и легкость управления. К августу программа летных испытаний была полностью выполнена, причем никаких изменений в конструкции не потребовалось.

18 августа 1934 года самолет был включен в состав агитэскадрильи имени Максима Горького. С этого дня и берет начало долгая история многочисленных полетов АНТ-20 по большим и малым городам Советского Союза. С помощью установленных на борту громкоговорителей с самолета читали лозунги, прославляющие цели и достижения коммунизма, здравицы в адрес Сталина, транслировали с воздуха музыку и информационные сообщения. Такого рода мероприятия называли «Голос с неба». Во время стоянок с помощью имевшейся на борту кинопередвижки организовывали кинопросмотры, на которые приглашалась наиболее видная местная публика. Во время сеансов люди рассаживались на скамьях перед большим экраном. Бортовая типография печатала агитационные листовки, которые затем разбрасывали с воздуха. В фотолаборатории быстро обрабатывали отснятые пленки и печатали фотографии, которые тут же можно было использовать в листовках. Сообщения из одного отсека самолета в другой передавались при помощи пневматической почты. Наконец, на борту имелся собственный телефонный коммутатор на шестнадцать номеров. Для питания всего этого пропагандистского хозяйства был предусмотрен электрогенератор с автономным приводным двигателем.
