Д.С. Марков. Главный конструктор самолетов Ту-16, Ту-88, Ту-134 и семейства Ту-22

Ту-22

Топливо размещалось в прорезиненных баках: семь баков находились в фюзеляже, двенадцать – в крыле, которое состояло из центроплана и четырех внешних отъемных частей. В задней части фюзеляжа размещался контейнер с двумя парашютами, предназначенными для гашения скорости самолета при посадке. Органы управления самолетом были оснащены гидроусилителями с двумя дублирующими системами: одной механической, другой – электрической, которые могли использоваться при неисправности основной системы. Эти системы применялись для управления элеронами, рулями высоты и направления, а также закрылками. Наиболее необычной деталью внешнего вида самолета было расположение двигателей над задней частью фюзеляжа с обеих сторон от хвостового стабилизатора. Одноконтурные двигатели с газотурбинным ускорителем РД-7С спроектировал Петр Колесов в КБ моторостроения Добрынина в Рыбинске. Первоначально использовались двигатели ТРДФ-ВД7М со статической тягой 16 000 кг, позднее их заменили на двигатели РД7М2, обладающие большей тягой – 16 500 кг. Обычная бомбовая нагрузка составляла три тонны, но при уменьшении дальности полета самолет мог брать на борт до 13 тонн.

Проектирование и строительство самолетов с высокими летными характеристиками становилось все более и более сложным. Несмотря на первоочередной характер работ по новому самолету, на строительство опытного образца инженерам и техникам 156-го завода потребовалось почти четыре года. В феврале 1958 года опытный образец был готов. После доставки его в Жуковский, сборки и проведения наземных испытаний Юрий Алашеев совершил 21 июля на нем первый полет, который, к сожалению, стал последним.

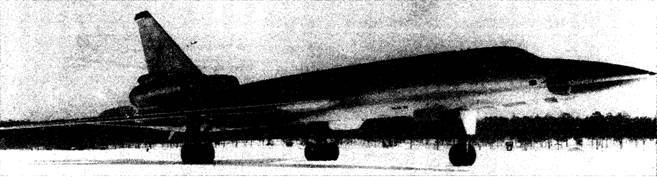

Опытный образец Ту-22 «Блайндер». Из собрания К.Удалова

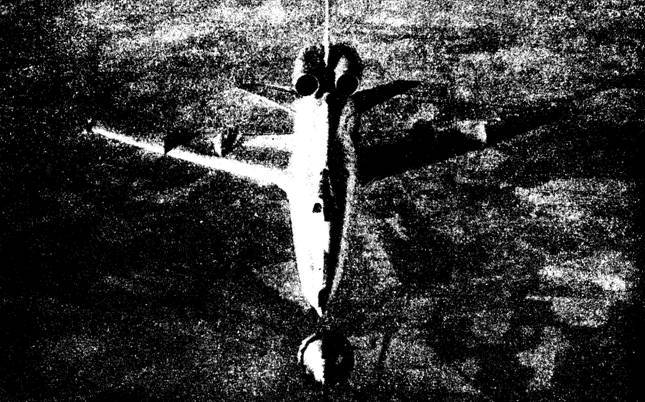

Ту-22А «Блайндер» готовится к дозаправке в воздухе. Из собрания К.Удалова

На некоторых режимах полета он оказался сложным и трудным самолетом. При высоких дозвуковых скоростях расположение двигателя вызывало сильную турбулентность за стабилизатором, установленным под потоком истекающих газов, (позднее самолеты с реактивными двигателями в хвостовой части имели горизонтальный стабилизатор в верхней части киля, на 4-5 метров выше сопла). Плохая круговая видимость, в первую очередь при высоком положении носовой части во время захода на посадку, и высокая посадочная скорость, вызывавшие необходимость увеличения длины взлетно-посадочной полосы до 2 700 м, создавали для экипажа дополнительные трудности.

7 сентября 1959 года совершил свой первый полет второй опытный образец Ту-105А. Произошло это почти через год после того, как во время летных испытаний в авиакатастрофе, унесшей жизни трех членов экипажа, в том числе Алашеева, был потерян первый экземпляр самолета. Юрий Алашеев был удостоен звания Героя Советского Союза, высшей награды страны, за его выдающийся труд в деле создания и испытания самолетов.

В 1959 году ВВС размещают на Казанском заводе № 22 заказ на серийное производство самолета под наименованием Ту-22. Это был уже третий самолет под таким названием: ранее так обозначались Ту-79 (1948 год) и Ту-89 (1949 год), но ни один из них в серию не пошел. В Казани в период с 1959 по 1969 год было построено 311 самолетов. Кстати сказать, впоследствии появится и еще один Ту-22.

До принятия на вооружение десять Ту-22 участвовали в воздушном параде в День авиации в Тушине в 1961 году. Немного позднее в полетах отметились еще двадцать два таких самолета. В НАТО Ту-22 получил название «Блайндер». В эксплуатацию эти самолеты начали поступать в 1962 году; несмотря на то что Ту-22 предназначался на замену Ту-16, работа нашлась для обоих самолетов, и они оставались на вооружении вплоть до начала 90-х годов. В частях Военно-Воздушных Сил имелось пять основных модификаций самолета Ту-22:

Ту-22 («Блайндер А») – дальний бомбардировщик;

Ту-22К («Блайндер В») – ракетоносец;

Ту-22П – самолет радиоэлектронного противодействия;

Ту-22Р («Блайндер С») – патрульный самолет- разведчик, оснащенный оборудованием для ведения разведки днем и ночью;

Ту-22У («Блайндер D») – учебно-тренировочный самолет, у которого кабина инструктора располагалась выше и сзади кабины экипажа.

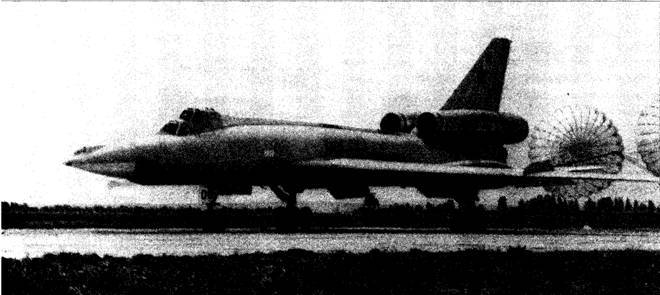

Ту-22У «Блайндер Д». Из собрания К.Удалова

Индекс «Д» (например, Ту-22РД) стали использовать тогда, когда Ту-22 оборудовали системой дозаправки топливом в воздухе. Заправка топливом обычно производилась с самолета-заправщика Ту-163 с помощью системы штанга-конус «ЗМС-2». Во время переговоров об ограничении стратегических вооружений в 80-е годы Ту-22 были выведены из категории стратегических самолетов путем демонтажа заправочного оборудования, за счет чего уменьшалась дальность действия. В практической эксплуатации Ту-22 можно было переоборудовать из бомбардировщика в разведывательный самолет и наоборот прямо на авиабазе всего за несколько часов. В начале 80-х годов некоторые самолеты были переоборудованы в Ту-22РДМ путем установки на них нового оборудования радиоэлектронного противодействия.

Ту-22 имел одну пушку НР-33 в хвостовой части. Пушка предназначалась для оборонительных целей и дистанционно управлялась оператором систем оружия из герметичной кабины. Кроме пушки, оператор управлял пуском ракет и сбросом авиабомб. С двигателям РД7Н2 с форсажной камерой Ту-22 на высоте 12 200 м развивал максимальную скорость 1 600 км/час, или Ml,51. С двигателями меньшей мощности ВД-7М скорость была на 190 км/час меньше. Практический потолок самолета составлял 13 500 м, дальность полета без дозаправки – 5 650 км. Нормальный взлетный вес – 85 т с возможностью увеличения до 92 т.

К началу 90-х годов большинство Ту-22 были сняты с эксплуатации, и только несколько единиц еще оставались в ВВС и ВМС, где выполняли задачи дальнего патрулирования. Несколько Ту-22Р и Ту-22У были экспортированы: девять – в Ирак, в середине 60-х годов, и семь – в Ливию.

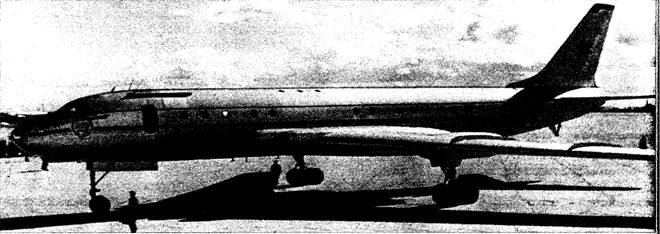

Опытный образец Ту-110 с бортовым номером СССР-5600 на аэродроме в Казани. Из собрания К.Удалова

Для удовлетворения потребностей «Аэрофлота» в 100-местном реактивном пассажирском лайнере Дмитрий Марков удлинил фюзеляж Ту-104 на 1,2 м и вместо двух больших двигателей АМ-3 установил на самолет четыре АП-7П конструкции Люльки мощностью на валу по 5 000 л.с. Новый вариант самолета получил обозначение Ту-110, длина его фюзеляжа составляла 40,06 м. Чтобы разместить два дополнительных двигателя, на 2,96 м увеличили размах крыла самолета. Изменилась и внутренняя компоновка пассажирского салона. Фюзеляж был разделен на два салона: первого и туристического класса. Взлетный вес четырехдвигательного самолета составлял 79 300 кг – на 3 300 кг больше веса Ту-104. При максимальной скорости 1 000 км/час, потолке 12 000 м и дальности полета 3 300 км его летные характеристики от предшественника отличались незначительно.

Один самолет был построен на заводе № 156 из деталей, изготовленных на 22-м заводе в Казани и доставленных в Москву. Этот самолет, пилотируемый экипажем во главе с Дмитрием Зюзиным, совершил свой первый полет 11 марта 1957 года. Несмотря на то что самолет летал хорошо и имел несколько лучшие характеристики, чем Ту-104, заказа на его серийное производство не последовало. В Казани были построены еще два самолета. Вместо этого Туполев и руководство «Аэрофлота» договорились, что удлинение фюзеляжа будет реализовано на модели Ту-104В, которая начала поступать в эксплуатацию в 1959 году.
