В промышленных и бытовых устройствах, электрический ток течёт по проводникам, сделанным из металла. В металлических проводах свободными зарядами являются отрицательно заряженные электроны, движущиеся по направлению к положительному полюсу источника (аноду). Противоположный ему, отрицательный полюс источника называют катодом. Хотя в металлических проводах носителем тока в основном являются отрицательные электроны, в физике за направление тока принято движение положительных зарядов от «плюса» к «минусу» источника тока. Так получилось, потому что основополагающие работы по электродинамике были выполнены задолго до открытия электронов. Носителями электрического тока могут быть не только электроны, но и положительные или отрицательные ионы. Ионные токи часто наблюдаются в тех случаях, когда электростатическое поле возникает в жидкостях или газах.

Различие в напряжённости электрического поля в разных участках проводящей среды зависит от разности потенциалов или электрического напряжения.

Рис. 72. Георг Симон Ом

Рис. 73. Алессандро Вольта

Рис. 74. Луиджи Гальвани

Эта величина измеряется в вольтах (В). Чем больше разность потенциалов между участками проводника, тем больше будет протекающий по нему ток. Но эта величина не определяется однозначно только разностью потенциалов, она зависит и от сопротивления среды, единицей измерения которого служит ом (Ом). В результате сила тока выражается формулой:

I = U/R,

где I – сила тока, U – разность потенциалов (напряжение), а R – сопротивление проводника. Этот закон был открыт немецким физиком Георгом Омом (1789–1854) и, так же как единица измерения сопротивления, назван его именем (рис. 72). Если на концах проводника создать разность потенциалов, а затем предоставить эту систему самой себе, то движение зарядов мгновенно выровняет эти потенциалы и электрический ток исчезнет. Поэтому, для того чтобы ток протекал постоянно, требуется поддерживать разность потенциалов на постоянном уровне. Для этого нужно действие внешней силы, которую называют электродвижущей силой. Приспособления, обеспечивающие поддержание разности потенциалов на концах провода, называют источниками питания. Первый источник питания был изобретён итальянским физиком Алессандро Вольта (1745–1827) (рис. 73). Его, как и его современника, земляка и постоянного научного оппонента Луиджи Гальвани (1737–1798) (рис. 74), в течение многих лет интересовал вопрос о том, как электрический угорь вырабатывает своё электричество. Гальвани считал, что это свойство присуще всем живым организмам, а Вольта пытался объяснить его с помощью химических процессов. Время показало, что правыми оказались оба исследователя. Гальвани открыл «животное электричество», о котором вы узнаете позже, а Вольта в результате многочисленных опытов заметил, что если в банку с кислотой опустить цинковую и медную пластинки и соединить их проволокой, то цинковая пластинка будет растворяться, а на медной станут выделяться пузырьки газа (рис. 75). Вольта показал, что по проволоке протекает электрический ток, который может поддерживаться в течение продолжительного времени. На основе этого эффекта он сконструировал первый в истории источник тока, состоящий из колец цинка и меди и сукна, пропитанного кислотой. Этот прибор имел форму столба и поэтому получил название вольтова столба, или, по иронии судьбы, гальванического столба – в честь Гальвани, постоянного научного оппонента Вольта. В настоящее время человечество использует во всевозможных приборах и механизмах самые разные источники питания.

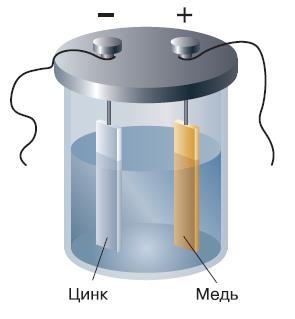

Рис. 75. Простейший элемент Вольта состоял из двух металлических пластин – медной и цинковой, опущенных в водный раствор серной кислоты.

1. Что такое проводники, диэлектрики и полупроводники?

2. Сформулируйте закон Ома и напишите его формулу.

3. Какие участки электрической цепи называются анодом и катодом?

4. Кто сконструировал первый источник электрического тока (питания)?

Электрическая цепь состоит из источника питания, анод и катод которого соединены участком, состоящим из диэлектрического материала. Известно, что сопротивление диэлектрика снижается в два раза при увеличении температуры на каждые 10 °C. Во сколько раз изменится сила тока в цепи, если её температура возрастёт на 30 °C, а разность потенциалов на концах цепи снизится в четыре раза?

А теперь обратим внимание на проблему, связанную с движением заряженных частиц. Поскольку они имеют заряд, то, само собой разумеется, должны служить источником электрического поля. Только в этом случае поле уже не будет электростатическим. Такое поле называется электромагнитным.

Помимо притяжения мелких предметов к натёртому куску янтаря в древности хорошо знали ещё один вид притяжения. Ещё в Античности было известно, что кусок чёрного камня магнетита может притягивать к себе железо. Более того, он способен передавать данное свойство железу, делая его магнитом. Это невероятное свойство, названное магнетизмом, вызывало бурю ярких фантазий, рассуждений о целебных достоинствах магнетита. О его магическом действии складывались легенды. Однако только в XI в. магнетизм получил практическое применение. К этому времени относятся первые упоминания о компасе. Считается, что компас был изобретён много раньше в Китае, но прямых сведений об этом не сохранилось. В Европу же его привезли, скорее всего, арабы. К XIV в. компас с подвижной розой (картушкой) получил широкое распространение (рис. 76). В «Божественной комедии» Данте есть строки, в которых упоминается стрелка (игла) компаса:

Однако природа магнетизма ещё долго оставалась неизвестной. Некоторые из первых исследователей высказывали мнение о его связи с электричеством, однако другие считали такое мнение предрассудком. Первая точка зрения подтвердилась в XVIII в., когда было обнаружено намагничивающее действие молнии, а затем и приборов, производящих электрические разряды.

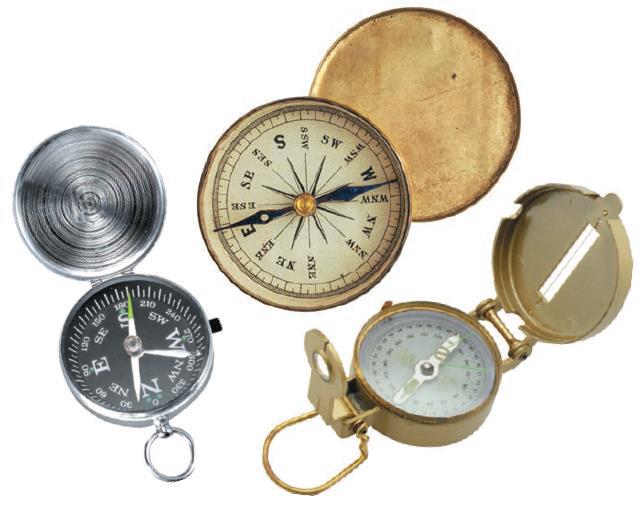

Рис. 76. Первые упоминания о компасе относятся к XI в., а к XIV в. компас с подвижной розой (картушкой) уже получил широкое распространение
