Копирова'льно-мно'жительная маши'на, установка для многократного копирования иллюстративных материалов; применяется в полиграфии при изготовлении печатных форм с повторяющимся изображением главным образом для плоской (офсетной) печати. К.-м. м. обеспечивает полную идентичность копировок, что особенно важно для цветоделёных форм (см. Цветная печать ). Копирование на К.-м. м. относится к фотомеханическим способам изготовления печатных форм; изображение с негатива или диапозитива копируется несколько раз на покрытую светочувствительным слоем формную пластину.

  В К.-м. м. пластину укладывают на стол (талер), над которым располагается каретка, несущая осветитель (дуговой фонарь или светосильная лампа) и раму с копируемым оригиналом. При экспонировании рама с оригиналом плотно прижимается гидравлическим или пневматическим устройством к формной пластине; поверхность пластины, за исключением экспонируемого участка, автоматически закрывается шторками, затем включается осветитель. Время экспонирования и дозирование световой энергии контролируются по экспозиметру. По окончании первой копировки стол опускается, каретка перемещается к следующему участку пластины и производится второе копирование. Движение стола и каретки осуществляется вручную посредством маховичков поперечного и продольного перемещения. Точность расположения изображений на формной пластине обеспечивается установкой рамы и каретки по градуированным линейкам и индикатору установки согласно предварительно сделанному расчёту. В автоматической К.-м. м. все перемещения, а также включение и выключение осветителей и дозирование света производятся в соответствии с программой, заложенной в устройстве управления. Существуют К.-м. м. как с горизонтальным, так и с вертикальным расположением пластин и рам с монтажом. Применение К.-м. м. сокращает объём съёмочных и ретушных работ, уменьшает расход фотоматериалов, обеспечивает высокую точность при изготовлении печатных форм больших размеров.

  Лит.: Автоматизация в полиграфии. Сб. переводов, М., 1961; Гудилин Ю. Н., Измайлов К. Ф., Оборудование для изготовления печатных форм, М., 1971.

  С. И. Торговник.

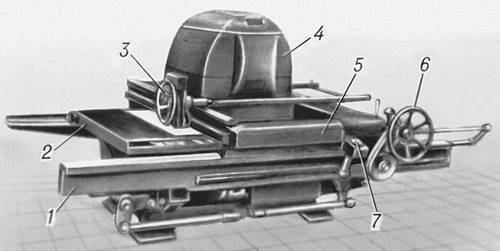

Копировально-множительная машина М 100 kh (ГДР): 1 — станина; 2 — стол (талер); 3 и 6 — маховички для продольного и поперечного перемещений каретки и осветителя; 4 — осветительное устройство; 5 — каретка; 7 — индикатор.

Копирова'льно-мно'жительная те'хника, часто употребляемое название комплекса средств для размножения и копирования документов . Размножение документов (оригиналов) осуществляется средствами оперативной полиграфии , основанными на офсетном, трафаретном или гектографическом способе печати. Средства оперативной полиграфии обеспечивают быструю подготовку материалов к изданию, изготовление печатных форм и печатание тиража. Копирование документов осуществляется непосредственно с первичного документа и не требует специальной подготовки оригинала (за исключением светокопирования ) и печатной формы. С 60-х гг. 20 в. К.-м. т. всё шире применяется для печатания малотиражных изданий (например, книг).

Копирова'льно-фре'зерный стано'к, предназначается для обработки профилей (плоскостное фрезерование) или рельефов (объёмное фрезерование) изделий из различных материалов режущим инструментом — фрезой , воспроизводящей на изделии поверхность или контур задающего устройства — копира в виде плоского шаблона, пространственной модели, контурного чертежа и т. п. Задающее устройство имеет механическую, пневматическую или гидравлическую связь со следящей системой , которая направляет режущий инструмент, действуя, с одной стороны, на усилительное устройство, а с другой — на исполнительный орган. В усилительных устройствах станков используют гидравлические, электромагнитные или электрооптические реле. Исполнительным органом может быть винт, золотник , электромагнитная муфта, соленоид , дифференциал и др. Привод исполнительной цепи осуществляется от электродвигателя, силового гидроцилиндра и т. п. По виду привода и характеру следящего устройства различают следующие основные типы К.-ф. с.: с пантографом для работы в двух и трёх измерениях; универсальные с пантографом, расположенным в вертикальной плоскости на поворотном рукаве; одно- и многошпиндельные с круглым или прямоугольным столом; автоматические с механической подачей, гидрофицированные, электрифицированные, фотокопировальные. Точность профиля и шероховатость поверхности , которые обеспечивают К.-ф. с., зависят от скорости перемещения следящего устройства: достигается точность профиля 0,02 мм, шероховатость N6.

  На К.-ф. с. обрабатывают лопатки насосов и турбин, гребные винты, кулачки, штампы, пресс-формы, скульптурные и ювелирные изделия и др.

  Д. Л. Юдин.

Копирова'льный аппара'т, устройство, предназначенное для изготовления копий с различных материалов и документов. К. а. подразделяют главным образом по физическому принципу процесса копирования: светокопировальные, термокопировальные, для электронного копирования, фотокопировальные, электрофотографические и др. В СССР наибольшее распространение получили светокопировальные и электрографические аппараты (см. Копирование документов ). К К. а. относятся также микрофотокопировальные аппараты (для контактной и проекционной печати) и просмотрово-копировальные аппараты для выборочной печати, позволяющие не только просматривать микрофильмы, отснятые на 35-мм плёнке, но и получать с них копии на обычной бумаге способом электрофотокопирования.

Копирова'льный стано'к, служит для воспроизведения на изделиях из различных материалов плоских и криволинейных поверхностей по копиру (шаблону, образцу, модели, чертежу). Различают К. с. для плоского, контурного, объёмного, комбинированного копирования с механической, гидравлической, электрической, фотоэлектрической и др. следящей системой или без неё. Основной узел К. с. — копировальное устройство . В металлообработке широко распространены копировально-фрезерные станки , в деревообработке — токарные и фрезерные. Многие универсальные станки (например, токарные) также снабжаются копировальным устройством. На К. с. получают в серийном и массовом производствах фигурные элементы мебели, сложные литейные модели, профилированные кулачки, эксцентрики, шаблоны, матрицы и др.
